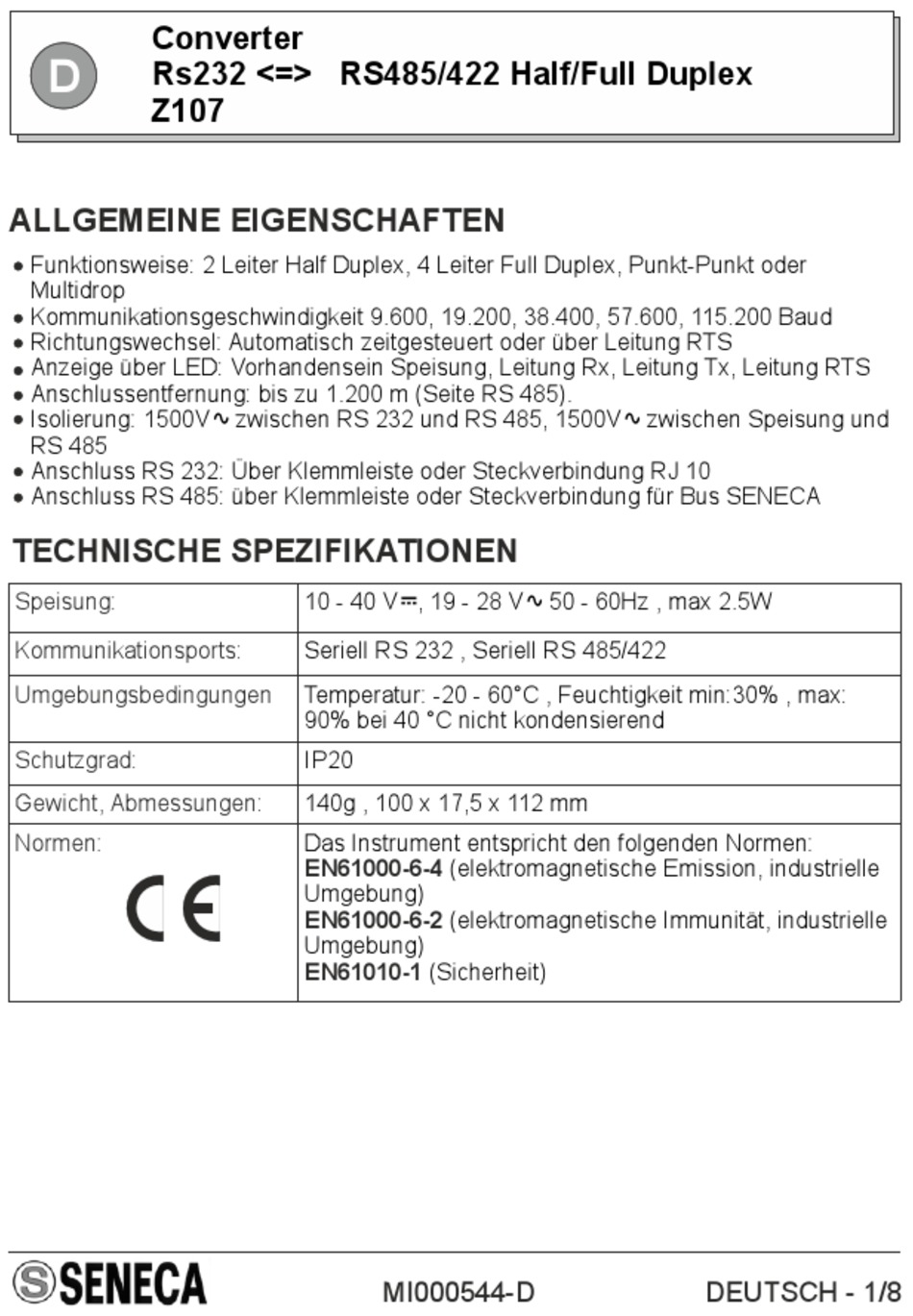

Converter
D
Rs232 <=> RS485/422 Half/Full Duplex
Z107
ALLGEMEINE EIGENSCHAFTEN
Funktionsweise: 2 Leiter Half Duplex, 4 Leiter Full Duplex, Punkt-Punkt oder
Multidrop
Kommunikationsgeschwindigkeit 9.600, 19.200, 38.400, 57.600, 115.200 Baud
Richtungswechsel: Automatisch zeitgesteuert oder über Leitung RTS
Anzeige über LED: Vorhandensein Speisung, Leitung Rx, Leitung Tx, Leitung RTS
Anschlussentfernung: bis zu 1.200 m (Seite RS 485).
Isolierung: 1500V zwischen RS 232 und RS 485, 1500V zwischen Speisung und
RS 485
Anschluss RS 232: Über Klemmleiste oder Steckverbindung RJ 10
Anschluss RS 485: über Klemmleiste oder Steckverbindung für Bus SENECA
TECHNISCHE SPEZIFIKATIONEN
Speisung:
Kommunikationsports:
Umgebungsbedingungen
Schutzgrad:
Gewicht, Abmessungen:
Normen:
10 - 40 V, 19 - 28 V 50 - 60Hz , max 2.5W
Seriell RS 232 , Seriell RS 485/422
Temperatur: -20 - 60°C , Feuchtigkeit min:30% , max:
90% bei 40 °C nicht kondensierend
IP20
140g , 100 x 17,5 x 112 mm
Das Instrument entspricht den folgenden Normen:
EN61000-6-4
(elektromagnetische Emission, industrielle
Umgebung)
EN61000-6-2
(elektromagnetische Immunität, industrielle
Umgebung)
EN61010-1
(Sicherheit)
MI000544-D
DEUTSCH - 1/8

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Seneca Z107

  • Seite 1 Isolierung: 1500V zwischen RS 232 und RS 485, 1500V zwischen Speisung und RS 485 Anschluss RS 232: Über Klemmleiste oder Steckverbindung RJ 10 Anschluss RS 485: über Klemmleiste oder Steckverbindung für Bus SENECA TECHNISCHE SPEZIFIKATIONEN Speisung: 10 - 40 V, 19 - 28 V 50 - 60Hz , max 2.5W...
  • Seite 2 ABMESSUNGEN 17,5 mm 100 mm MI000544-D DEUTSCH - 2/8...
  • Seite 3: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE STROMVERSORGUNG Power supply 19 - 28 V 10 - 40 V 2.5 W RS232 Die Notwendigkeit der Anschlüsse in Abhängigkeit von der auf DTE verwendeten Anwendung überprüfen (PC oder sonstiges System) RS485 RS-485 (FULL-Rx) RS-485 (HALF / FULL-Tx) A (+) A (+) B (-)
  • Seite 4: Einstellung Der Dip-Switches

    EINSTELLUNG DER DIP-SWITCHES Auf der Seite des Instruments sind DIP-Switches für die Auswahl einiger Funktionen vorhanden: Auswahl der Kommunikationsgeschwindigkeit: 9600 baud 19200 baud ANMERKUNG: Die Kommunikationsgeschwindigke 38400 baud it einstellen, wenn die automatische Umschaltung der Leitung eingestellt ist. 57600 baud 115200 baud Auswahl des Auswahl der...
  • Seite 5: Serielle Schnittstelle

    SERIELLE SCHNITTSTELLE Die serielle Schnittstelle RS 485 basiert auf einer ausgewogenen Differentialkommunikationsleitung mit einer typischen Impedanz von 120 Ohm. Die max. Anschlusslänge wird nicht festgelegt, sie hängt jedoch von der Kommunikationsgeschwindigkeit, dem Verhältnis von Signal und Störung sowie von der Qualität des Kabels ab. Im Allgemeinen sind 1.200 m als die max.
  • Seite 6 Slave Slave Slave Master Slave Slave Slave Master Slave Slave MI000544-D DEUTSCH - 6/8...
  • Seite 7: Angaben Auf Der Front

    ANGABEN AUF DER FRONT Led RTS LED Rx data Steckverbindung RS 232 (RJ 10) LED Tx data LED Vorhandensein Stromversorgung Z107 PROBLEMLÖSUNG Problem Überprüfung Die grüne LED “POWER” Überprüfen Sie das Vorhandensein Stromversorgung sowie leuchtet nicht auf. den Wert der Spannung.
  • Seite 8 Produktes kontaktieren Sie bitte Ihr lokales Bürgerbüro, Ihren Hausmüll Abholservice oder das Geschäft, in dem Sie dieses Produkt gekauft haben. Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien.
