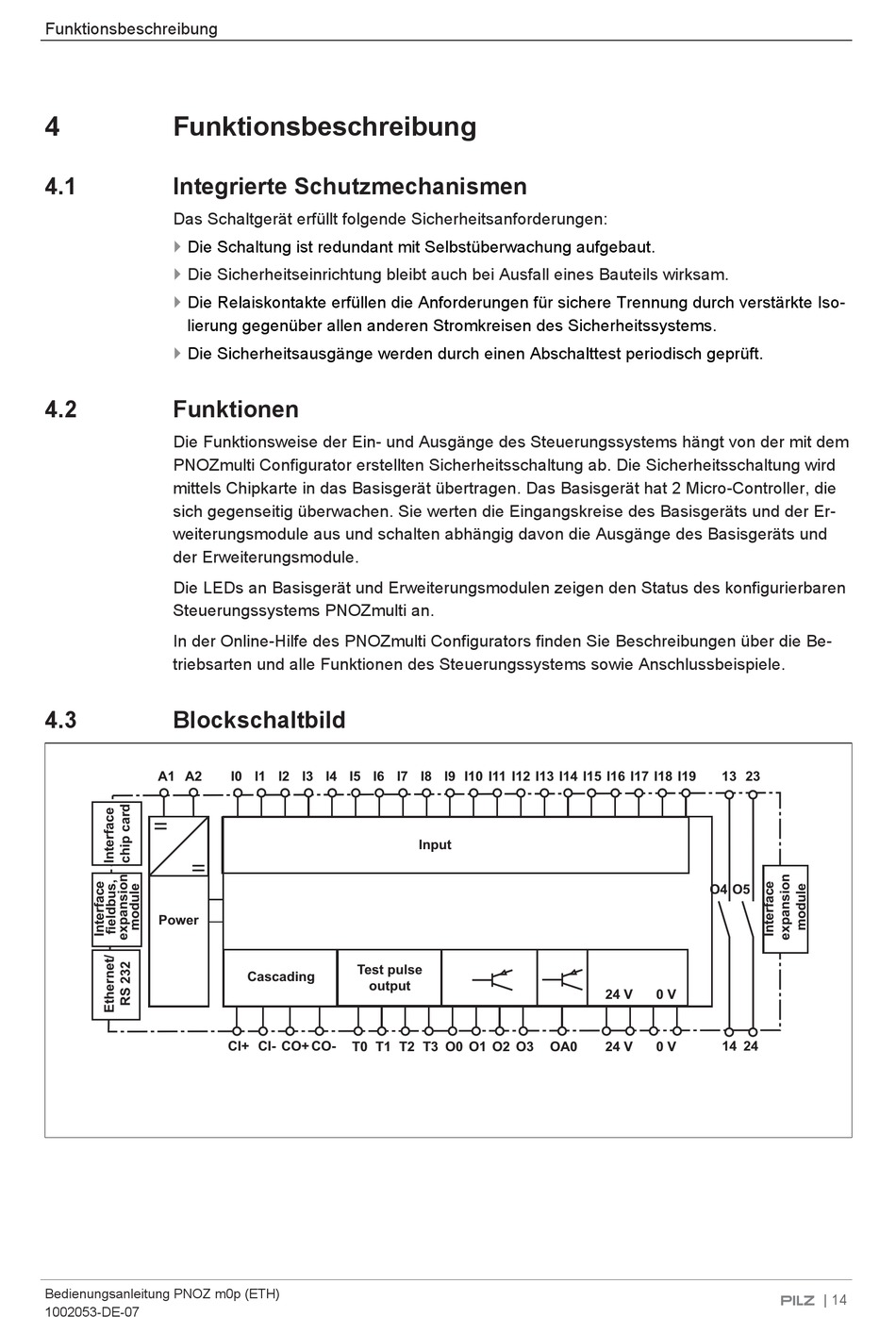

Funktionsbeschreibung
4
Funktionsbeschreibung
4.1
Integrierte Schutzmechanismen
Das Schaltgerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Die Relaiskontakte erfüllen die Anforderungen für sichere Trennung durch verstärkte Iso-
lierung gegenüber allen anderen Stromkreisen des Sicherheitssystems.
}
Die Sicherheitsausgänge werden durch einen Abschalttest periodisch geprüft.
4.2
Funktionen
Die Funktionsweise der Ein- und Ausgänge des Steuerungssystems hängt von der mit dem
PNOZmulti Configurator erstellten Sicherheitsschaltung ab. Die Sicherheitsschaltung wird
mittels Chipkarte in das Basisgerät übertragen. Das Basisgerät hat 2 Micro-Controller, die
sich gegenseitig überwachen. Sie werten die Eingangskreise des Basisgeräts und der Er-
weiterungsmodule aus und schalten abhängig davon die Ausgänge des Basisgeräts und
der Erweiterungsmodule.
Die LEDs an Basisgerät und Erweiterungsmodulen zeigen den Status des konfigurierbaren
Steuerungssystems PNOZmulti an.
In der Online-Hilfe des PNOZmulti Configurators finden Sie Beschreibungen über die Be-
triebsarten und alle Funktionen des Steuerungssystems sowie Anschlussbeispiele.
4.3
Blockschaltbild
A1 A2
Power
Bedienungsanleitung PNOZ m0p (ETH)
1002053-DE-07
I0
I1
I2
I3
I4 I5
I6
I7
Test pulse
Cascading
output
CI+ CI- CO+ CO-
T0 T1 T2 T3 O0 O1 O2 O3
I8
I9 I10
I11
I12
I13
I14
I15
Input
OA0
I16
I17
I18
I19
13
23
O4 O5
24 V
0 V
14 24
24 V
0 V
