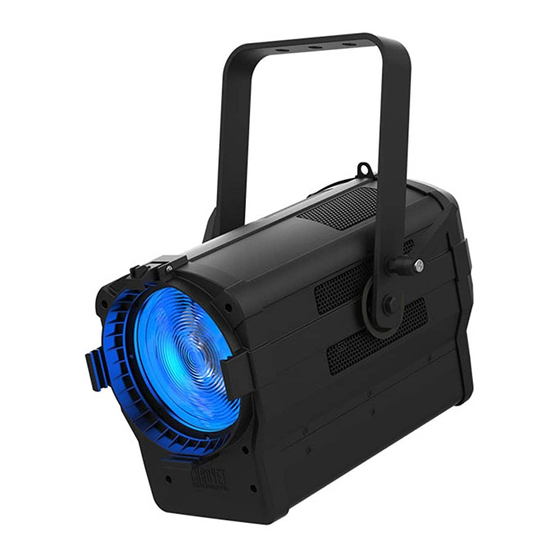

Chauvet Professional OVATION F-415FC Schnellanleitung
  1. Anleitungen
  2. Marken
  3. Chauvet Professional Anleitungen
  4. Lichtanlage
  5. Ovation F-415FC
  6. Schnellanleitung

Chauvet Professional OVATION F-415FC Schnellanleitung

Vorschau ausblenden Andere Handbücher für OVATION F-415FC:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Quick Reference Guide
English
Español
Français
Deutschland DE
Nederlands
EN
ES
FR
NL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chauvet Professional OVATION F-415FC

Inhaltszusammenfassung für Chauvet Professional OVATION F-415FC

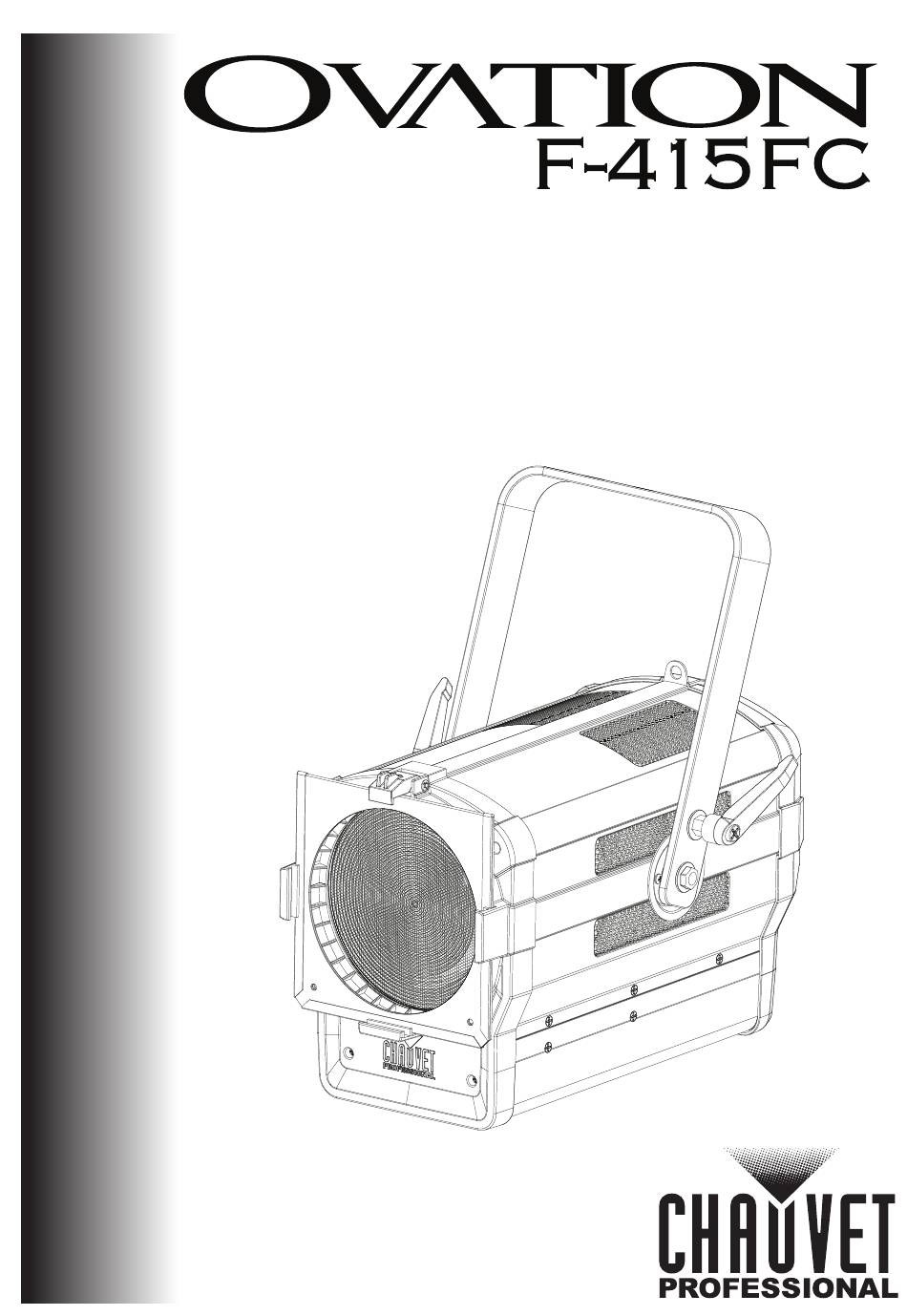

  • Seite 1 Quick Reference Guide English Español Français Deutschland DE Nederlands...

  • Seite 2: Safety Notes

    This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking You can link up to 13 Ovation F-415FC products at 120 V, 22 products at 208 V, or 24 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Seite 3: Dmx Linking

    DMX Connection The Ovation F-415FC uses a 3- or 5-pin DMX data connection for its 8 DMX personalities: 3 Ch, 5 Ch, 7 Ch, 11 Ch, 13 Ch, 14 Ch, 17 Ch, and HSV. See the User Manual for information about connecting and configuring the product for DMX operation.
  • Seite 4 Virtual Color Wheel (VCW) The Ovation F-415FC includes a feature called the Virtual Color Wheel (VCW). This feature is available as a stand-alone control mode for manual use and also as a control channel in select DMX personalities. Over 30 pre-mixed colors, custom blended by our engineers, are available to call up for easier programming.
  • Seite 5 Refer to the Virtual Color Wheel Chart Wheel <000–255> Wheel section for specific values. C1250-Md Red Amber C1060-Dk Red Amber C1650-Magenta C6170-Dk Magenta C6020-Lt Lavender C5030-Lt Blue C5020-VLt Blue C5430-Lt Blue2 C5070-Blue C5050-Md Blue C5060-Dk Blue Ovation F-415FC QRG Rev. 3...
  • Seite 6 Shows total hours the product has been powered Fixture Hours <_ _ _ _H> Information Version <V_._> Shows current firmware version <_ _ _ _ _ _ _ _ _ _ _ _> Shows product UID Ovation F-415FC QRG Rev. 3...

  • Seite 7: Dmx Values

    Dimmer speed mode 1 Overrides and changes  Dimmer speed mode 2 menu selection  Dimmer speed mode 3  Zoom Narrow to wide  No function  Motor Reset Motor reset  No function  Ovation F-415FC QRG Rev. 3...
  • Seite 8 Amber 0–100%  Lime 0–100%  No function  Strobe Strobe, slow to fast  5 Ch Channel Function Value Percent/Setting 0–100%  Green 0–100%  Blue 0–100%  Amber 0–100%  Lime 0–100%  Ovation F-415FC QRG Rev. 3...
  • Seite 9 3 Ch Channel Function Value Percent/Setting Dimmer 0–100%  Virtual Color Wheel Virtual Color Wheel Chart  Color Temperature Color Temperature Chart  Channel Function Value Percent/Setting 0–100%  Saturation 0–100%  Value 0–100%  Ovation F-415FC QRG Rev. 3...

  • Seite 10: Guía De Referencia Rápida

    100–240 VCA, 50/60 Hz. Alimentación en Cadena Puede enlazar hasta 13 productos Ovation F-415FC a 120 V, 22 productos a 208 V o 24 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

  • Seite 11: Montaje

    Conexión DMX El Ovation F-415FC usa una conexión de datos DMX normal para sus 8 personalidades DMX: 3 Ch, 5 Ch, 7 Ch, 11 Ch, 13 Ch, 14 Ch, 17 Ch y HSV. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX Conexión Maestro/Esclavo...
  • Seite 12 Rueda de Color Virtual (VCW) El Ovation F-415FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo.
  • Seite 13 Wheel Wheel <000–255> sección Tabla de Colores VCW para ver los C1250-Md Red Amber valores específicos C1060-Dk Red Amber C1650-Magenta C6170-Dk Magenta C6020-Lt Lavender C5030-Lt Blue C5020-VLt Blue C5430-Lt Blue2 C5070-Blue C5050-Md Blue C5060-Dk Blue Ovation F-415FC QRG Rev. 3...
  • Seite 14 Muestra el nombre total de las horas del producto Information Version <V_._> Muestra instalada la versión de firmware <_ _ _ _ _ _ _ _ _ _ _ _> Muestra el UID # del producto Ovation F-415FC QRG Rev. 3...

  • Seite 15: Valores Dmx

    Anula y cambia la Curva de atenuador 2  selección del menú Curva de atenuador 3  Zoom Estrecho a ancho  Sin función  Reinicio del motor Reinicio del motor  Sin función  Ovation F-415FC QRG Rev. 3...
  • Seite 16 0–100%  Lime 0–100%  Sin función  Estroboscopio Estroboscopio, lento a rápido  5 Ch Canal Función Valor Porcentaje/Configuración Rojo 0–100%  Verde 0–100%  Azul 0–100%  Ámbar 0–100%  Lime 0–100%  Ovation F-415FC QRG Rev. 3...
  • Seite 17 Porcentaje/Configuración Atenuador 0–100%  Rueda de color virtual Tabla de Colores VCW  Temperatura de color Gráfico de temperaturas de color  Canal Función Valor Porcentaje/Configuración Matiz 0–100%  Saturación 0–100%  Valor 0–100%  Ovation F-415FC QRG Rev. 3...

  • Seite 18: Manuel De Référence

    MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence (MdR) Ovation F-415FC reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com...

  • Seite 19: Connexion Électrique

    Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter jusqu’à 13 Ovation F-415FC à 120 V, 22 unités à 208 V ou 24 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation. Prise CA Connexion Câble (États-Unis)
  • Seite 20 Roue de Couleurs Virtuelles (VCW) Le Ovation F-415FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX.
  • Seite 21 <000–255> Consultez la section Gamme de Couleurs pour en C1630-Dk Pink connaître les valeurs spécifiques C1250-Md Red Amber C1060-Dk Red Amber C1650-Magenta C6170-Dk Magenta C6020-Lt Lavender C5030-Lt Blue C5020-VLt Blue C5430-Lt Blue2 C5070-Blue C5050-Md Blue Ovation F-415FC QRG Rev. 3...
  • Seite 22 Règle le ventilateur sur toujours Silent Règle le ventilateur sur silencieux Affichage rétro-éclairage toujours active Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité Back Light Désactive l'affichage rétro-éclairage après 20 secondes d'inactivité Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité Ovation F-415FC QRG Rev. 3...
  • Seite 23 Maintenir pendant 3 Gradateur linéaire  secondes: Vitesse du Gradateur Courbe de gradation 1  Remplace et modifie la Courbe de gradation 2  sélection du menu Courbe de gradation 3  Zoom Étroit à large  Ovation F-415FC QRG Rev. 3...
  • Seite 24  7 Ch Canal Fonction Valeur Pourcentage/Configuration Gradateur 0–100%  Rouge 0–100%  Vert 0–100%  Bleu 0–100%  Ambre 0–100%  Lime 0–100%  Pas de fonction  Stroboscope Stroboscope, lent à rapide  Ovation F-415FC QRG Rev. 3...
  • Seite 25 Roue de couleurs virtuelles Consultez la section Gamme de Couleurs  Température de la couleur Consultez la section Gamme des températures de couleur  Canal Fonction Valeur Pourcentage/Configuration Teint 0–100%  Saturation 0–100%  Valeur 0–100%  Ovation F-415FC QRG Rev. 3...

  • Seite 26: Haftungsausschluss

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Ovation F-415FC finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

  • Seite 27: Dmx-Verbindung

    Serienschaltung der Geräte Sie können bis zu 13 Ovation F-415FC Geräte bei 120 V AC, 22 Geräte bei 208 V und 24 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

  • Seite 28: Montage

    Zoom Virtuelles Farbrad (VCW) Der Ovation F-415FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad ( Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten.Die zum Mischen dieser Farben verwendeten DMX-Werte sind...

  • Seite 29: Farbtemperatur-Tabelle

     5600K  6000K  6500K   Hinweis: Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe. Ovation F-415FC SAL Rev. 3...
  • Seite 30 Gel-Farbe. Für spezifische Werte, siehe den Color Wheel Wheel <000–255> Abschnitt Tabelle: Virtuelles Farbrad C6020-Lt Lavender C5030-Lt Blue C5020-VLt Blue C5430-Lt Blue2 C5070-Blue C5050-Md Blue C5060-Dk Blue C5690- Indigo C5080-VDk Blue C5081-VDk Blue2 C4370-Yel Green C4070-Green C4550-Turquoise C4560-Aqua C4570-Blue Green Ovation F-415FC SAL Rev. 3...
  • Seite 31 Information Version <V_._> Zeigt die aktuelle Firmware-Version an <_ _ _ _ _ _ _ _ _ _ _ _> Zeigt die Geräte-UID an Reset Damit stellen Sie das Gerät auf die Factory Werkseinstellungen zurück Ovation F-415FC SAL Rev. 3...
  • Seite 32 Dimmungs- Dimmungs-Geschwindigkeits-Modus aus  gehalten: Geschwindigkeits- Dimmungs-Geschwindigkeits-Modus 1  Überschreibt Modus Dimmungs-Geschwindigkeits-Modus 2  und ändert Dimmungs-Geschwindigkeits-Modus 3  Menüauswahl Zoom Eng bis weit  Keine Funktion  Motor Reset Motorzurücksetzung  Keine Funktion  Ovation F-415FC SAL Rev. 3...
  • Seite 33 0–100%  Neongrün 0–100%  Keine Funktion  Stroboskop Blitzfrequenz (von langsam nach schnell)  5 Ch Kanal Funktion Wert Prozent/Einstellung 0–100%  Grün 0–100%  Blau 0–100%  Bernsteinfarben 0–100%  Neongrün 0–100%  Ovation F-415FC SAL Rev. 3...
  • Seite 34 SCHNELLANLEITUNG 3 Ch Kanal Funktion Wert Prozent/Einstellung Dimmer 0–100%  Virtuelles Farbrad Siehe Tabelle: Virtuelles Farbrad  Farbtemperatur Siehe Farbtemperatur-Tabelle  Kanal Funktion Wert Prozent/Einstellung Schattierung 0–100%  Sättigung 0–100%  Wert 0–100%  Ovation F-415FC SAL Rev. 3...

  • Seite 35: Beknopte Handleiding

    Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 13 Ovation F-415FC-producten koppelen bij 120 V, 22 producten bij 208 V of 24 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
  • Seite 36 Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in. DMX-koppeling De Ovation F-415FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar. DMX-aansluiting De Ovation F-415FC gebruikt een normale DMX-gegevensverbinding voor zijn 8 DMX-persoonlijkheden: 3 Ch, 5 Ch, 7 Ch, 11 Ch, 13 Ch, 14 Ch, 17 Ch en HSV.

  • Seite 37: Beschrijving Bedienings Paneel

    Eerst indrukken en daarna draaien om de zoom te verhogen of te verlagen Virtueel kleurenwiel De Ovation F-415FC ibevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten.
  • Seite 38 C1630-Dk Pink elke gelkleur. Raadpleeg de sectie Kleurenkaart Wheel <000–255> Wheel voor specifieke waarden C1250-Md Red Amber C1060-Dk Red Amber C1650-Magenta C6170-Dk Magenta C6020-Lt Lavender C5030-Lt Blue C5020-VLt Blue C5430-Lt Blue2 C5070-Blue C5050-Md Blue C5060-Dk Blue Ovation F-415FC QRG Rev. 3...
  • Seite 39 Fixture Hours <_ _ _ _H> Toont het totale aantal producturen Information Version <V_._> Toont de geïnstalleerde softwareversie <_ _ _ _ _ _ _ _ _ _ _ _> Geeft de huidige UID Ovation F-415FC QRG Rev. 3...
  • Seite 40 Geen functie  Stroboscoop Stroboscoop, langzaam tot snel  Virtueel kleurenwiel Raadpleeg de sectie Kleurenkaart  Kleurtemperatuur Raadpleeg de sectie Kleurtemperatuur-kaart  Zoom Smal tot breed  Geen functie  Motorreset Motorreset  Geen functie  Ovation F-415FC QRG Rev. 3...
  • Seite 41 0–100%  Groen 0–100%  Fijnegroen 0–100%  Blauw 0–100%  Fijneblauw 0–100%  Amber 0–100%  Fijnamber 0–100%  Lime 0–100%  Fijnelime 0–100%  Geen functie  Stroboscoop Stroboscoop, langzaam tot snel  Ovation F-415FC QRG Rev. 3...
  • Seite 42 0–100%  Lime 0–100%  Geen functie  Stroboscoop Stroboscoop, langzaam tot snel  5 Ch Kanaal Functie Waarde Percentage/Instelling Rood 0–100%  Groen 0–100%  Blauw 0–100%  Amber 0–100%  Lime 0–100%  Ovation F-415FC QRG Rev. 3...
  • Seite 43 3 Ch Kanaal Functie Waarde Percentage/Instelling Dimmer 0–100%  Virtueel kleurenwiel Raadpleeg de sectie Kleurenkaart  Kleurtemperatuur Raadpleeg de sectie Kleurtemperatuur-kaart  Kanaal Functie Waarde Percentage/Instelling Tint 0–100%  Verzadiging 0–100%  Waarde 0–100%  Ovation F-415FC QRG Rev. 3...
  • Seite 44 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., United Kingdom, Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. UL 1573 CSA C22.2 No. 166 E113093 Ovation F-415FC QRG Rev. 3...
