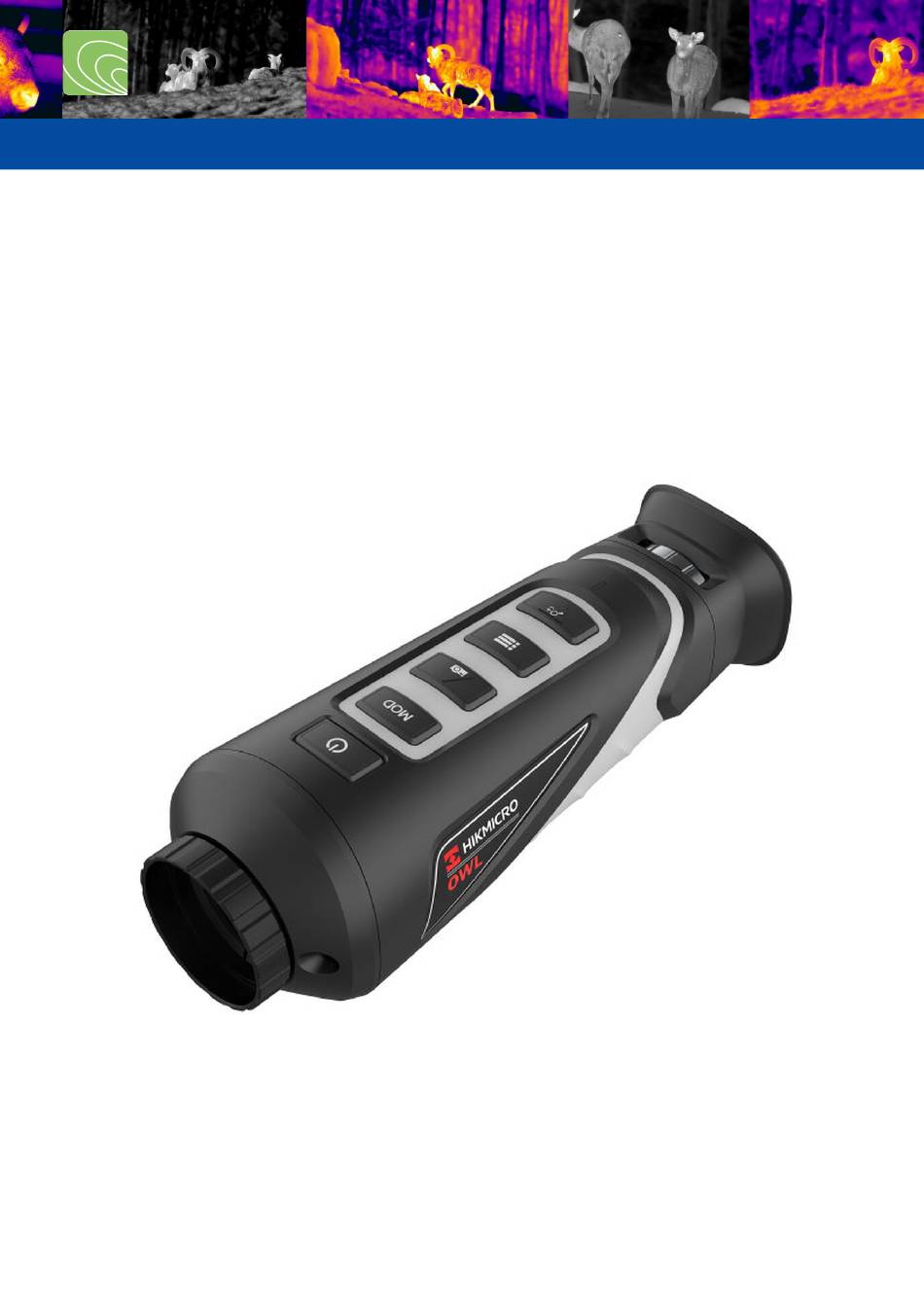

- Seite 1 Website der emitec industrial HIKMICRO OH35 & OQ35 Betriebsanleitung Version 1.1 15.02.2021 TP emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
-
Seite 2: Inhaltsverzeichnis
thermocam.ch offizielle Website der emitec industrial Inhalts Verzeichnis Inhalts Verzeichnis ..............................2 Beschreibung ..............................3 Komponenten und Steuerung ........................4 Menü / Statusanzeige........................... 6 Bedienungsknöpfe ............................7 Einschalten: ..................................7 Ausschalten: ..................................7 Standby-Modus: .................................. 7 Status Anzeige ..................................7 Hauptmenü: .................................. -
Seite 3: Beschreibung
Beschreibung Die HIKMICRO OWL OH35 Wärmebildkamera ist das neue Flaggschiff von HIKMICRO für Anwendungen in der Observation und Wildbeobachtung. HIKVISION ist bekannt als weltweit grösster Überwachungskamerahersteller mit eigener Sensorproduktion und Fertigung. Mit der neuen Kamera setzt HIKMICRO ein klares Zeichen auf dem Markt und überzeugt mit branchenführenden Merkmalen, welche bis anhin kein Mitbewerber umgesetzt hat. -
Seite 4: Komponenten Und Steuerung
thermocam.ch offizielle Website der emitec industrial Komponenten und Steuerung emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch... - Seite 5 thermocam.ch offizielle Website der emitec industrial Bezeichnung Beschreibung der Funktion N° Schutz des Objektivs und Verwendung zur externen Objektivdeckel Korrektur Germaniumlinse welche die Wärme auf den Sensor bringt Objektiv Linse Mit dieser Einstellung wird die Brennweite des Linse Fokus Objektivs so eingestellt, dass das Bild bei der jeweiligen Ring Distanz am deutlichsten wird Power-Taste...
-
Seite 6: Menü / Statusanzeige
thermocam.ch offizielle Website der emitec industrial Menü / Statusanzeige ICON Beschreibung Szenemodus: Erkennung oder Dschungelmodus Hotspot-Dot: (Markierung des Höchsttemperaturpunktes) oder deaktiviert Hotspot: Aktiv oder deaktiviert FFC (Flat-Field-Korrektur): Ungleichmäßigkeit der Anzeige korrigieren (AUTO-Manual-Extern) Distanzmessung: die Entfernung des Objektes messen DPC: Blindpixel Korrektur CVBS (Composite Video): Video Output Sprache auswählen Information: Firmware und Software Version anzeigen... -
Seite 7: Bedienungsknöpfe
thermocam.ch offizielle Website der emitec industrial Bedienungsknöpfe 1. Einschalten: Schalten Sie die Kamera ein, in dem Sie die Powertaste (4) für 3 Sekunde drücken. Wärmebild wird eingeschaltet, Startbildschirm erscheint. 2. Ausschalten: Wenn Sie die Powertaste (4) ca. 5 Sekunden lang drücken, um die Kamera auszuschalten. 3. -
Seite 8: Hauptmenü
thermocam.ch offizielle Website der emitec industrial 5. Hauptmenü: Halten M-knopf Taste Sekunden lang gedrückt, um das Haupt Menü aufzurufen. Die zwölf Funktionsoptionen sind von oben nach unten verfügbar: Szene-Modus Netzwerk WLAN FFC / Kalibration Distanzmessung DPC (Pixelkorrektur) ... -
Seite 9: Menü Funktionenbeschreibung
thermocam.ch offizielle Website der emitec industrial 6. Menü Funktionenbeschreibung ICON Name Funktion Beschreibung Notes Erkennungsmodus Ist nicht in allen Erkennung und wird für normale Modellen Szenen empfohlen. vorhanden SzenenModus Der Dschungelmodus Dschungel wird jagdlicher Umgebung kleinem Kontrast empfohlen. Das Gerät zeigt das CVBS-Kabel ist Kamera Video Output... -
Seite 10: Bildeinstellungen
thermocam.ch offizielle Website der emitec industrial 5. Bildeinstellungen: Sie können Paletten, Helligkeit, Szenen, FFC (Flat Field Korrektion) und DPC (Defekt Pixel Korrektion) einstellen, besten Bildeffekt zu erzielen. 1. Dioptrie einstellen: Stellen Sie sicher, dass das Okular Ihr Auge bedeckt und zielen Sie auf das Ziel. Stellen Sie den Dioptrie Einstellring (9) ein, bis der OSD-Text oder das OSD-Bild klar ist. -
Seite 11: Palette Einstellen
thermocam.ch offizielle Website der emitec industrial 5. Palette einstellen: können verschiedene Paletten auswählen, gleiche Szene verschiedenen Farb-Effekten darzustellen. Drücken Sie auf die M-Taste (7), um die Paletten zu wechseln. White Hot / Weiss heiss Der heiße Teil ist in der Ansicht hell gefärbt. -
Seite 12: Ffc Flat Field Korrektur
thermocam.ch offizielle Website der emitec industrial 6. FFC Flat Field Korrektur: Diese Funktion ermöglicht die Korrektur des Bildes, wenn deutliches Bildrauschen auftritt. Schritt 1: Halten Sie den M-Knopf (7) 4 Sekunden lang gedrückt, Hauptmenüoberfläche aufzurufen. Schritt 2: Wählen Sie und drücken Sie den M-Knopf (8), um in den FFC-Modus zu wechseln ... -
Seite 13: Blindpixel Korrektur
thermocam.ch offizielle Website der emitec industrial 7. Blindpixel Korrektur Das Gerät kann die defekten Pixel auf dem Bildschirm korrigieren, die nicht wie erwartet ausgeführt werden. Schritt 1: Halten Sie den M-Knopf (7) 4 Sekunden lang gedrückt, Hauptmenüoberfläche aufzurufen. Danach Wählen “DPC”... -
Seite 14: Messen Der Entfernung
thermocam.ch offizielle Website der emitec industrial 6. Messen der Entfernung: Das Gerät kann den Abstand zwischen dem Ziel und der Beobachtungsposition abschätzen. Bevor Sie starten: Halten Sie bei der Messung des Abstands die Hand und die Position stabil. Andernfalls kann die Genauigkeit beeinträchtigt werden. Schritt 1: Halten Sie den M-Taste (7) 4 Sekunden lang gedrückt, um die Hauptmenüoberfläche... - Seite 15 thermocam.ch offizielle Website der emitec industrial Messen der Entfernung: Schritt 4: Bewegen Sie das Monokular leicht, um die untere Markierung unter dem unteren Punkt des Ziels zu platzieren., drücken Sie den M-Taste (7). Festlegen der unteren Kante des Objekts Ergebnis: Die errechnete Entfernung zwischen Ihnen und dem Ziel wird in der linken oberen Ecke der Live-Ansicht angezeigt.
-
Seite 16: Aufzeichnung/Aufnahme
thermocam.ch offizielle Website der emitec industrial 7. Aufzeichnung/Aufnahme Sie können bei der Anzeige der Live-Ansicht Videos manuell aufzeichnen oder Bilder erfassen und speichern. 1. Bild aufnehmen Drücken Sie auf der Kamera die Phototaste, um ein Bild aufzunehmen. Hinweis: Wenn die Aufnahme erfolgreich war, wird das Bild für 1 Sekunde eingefroren und eine Information auf dem Display angezeigt. -
Seite 17: Daeiexport
thermocam.ch offizielle Website der emitec industrial 8. Dateiexport Diese Funktion dient zum Export aufgezeichneter Videos und aufgenommener Bilder. Bevor Sie beginnen: Schalten Sie die Hot-Spot-Funktion aus. Rufen Sie das Menü auf. Hotspot: deaktiviert Schritt 1: Verbinden Sie das Gerät und den PC mit USB-C type Kabel. -
Seite 18: Verbindung Zur Client-Software
thermocam.ch offizielle Website der emitec industrial 9. Verbindung zur Client- Software Schließen Sie das Gerät über einen Hotspot an das T-Vision APP an, dann können Sie Bilder aufnehmen, Videos aufzeichnen oder Parameter auf Ihrem Telefon konfigurieren. Schritt 1: Rufen Sie das Menü auf. Schritt 2: Drücken Sie auf um die Hot-Spot-Funktion... -
Seite 19: Produktreinigung & Wartung
thermocam.ch offizielle Website der emitec industrial 10. Produktreinigung & Wartung • Es ist verboten, den Produktkörper mit einem Reinigungsmittel zu reinigen, das auf dem optischen Glas korrodiert oder zerkratzt ist. Benutzen lauwarmes Wasser Brillenputztuch. • Der Kamerakörper kann mit einem weichen Tuch gereinigt... -
Seite 20: Allgemeine Fehlersuche
thermocam.ch offizielle Website der emitec industrial 12. Allgemeine Fehlersuche HIK OH35/OQ35 Allgemeine Fehlersuche Fehler Beschreibung mögliche Ursache Die Ladeanzeige blinkt Überprüfen Sie, ob das Gerät mit dem Standardnetzteil unsachgemäß. aufgeladen wird und die Ladetemperatur 0 °C bis 45 °C beträgt. Das Schrift im Menu ist nicht Nehmen Sie die Dioptireeinstellung gemäß... -
Seite 21: Technische Angaben
thermocam.ch offizielle Website der emitec industrial 13. Technische Angaben 1. Sensor & Optik Eigenschaften Beschreibung OH 35 OQ 35 Sensor Vox Uncooled Focal Plane Arrays Auflösung 384x288 640x512 Pixel Grösse 17um kleinste Temperatur ≤35 mk (@25°C), F#=1.0 Bildwiederholungsrate 50Hz Objektiv 35mm Sichtfeld 10.66°... -
Seite 22: Kontakte
thermocam.ch offizielle Website der emitec industrial 14. Dimension 15. Kontakte Verkauf & Service CH Service Stelle EU: TB Service Emitec Messtechnik Thomas Buchholz +41 41 748 60 10 Gewerbeparkstr. 2 info@thermocam.ch www.thermocam.ch 03099 Kolkwitz service@t-buchholz.de emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
