 Copyright HT ITALIA 2021
Release 1.00 - 19/01/2021
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT HT8041

Inhaltszusammenfassung für HT HT8041

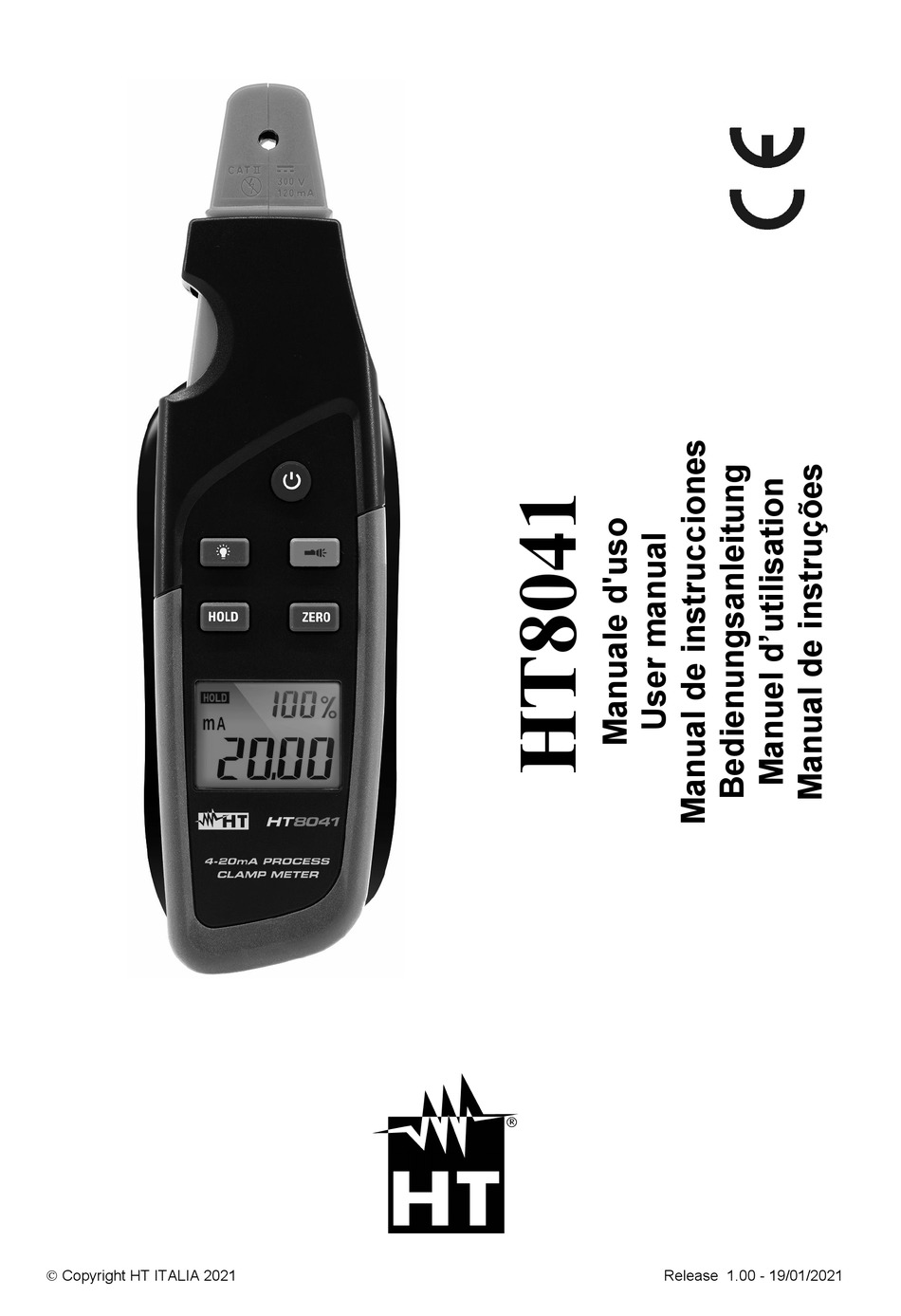

  • Seite 1  Copyright HT ITALIA 2021 Release 1.00 - 19/01/2021...
  • Seite 16  ...
  • Seite 28  ...
  • Seite 40  ...
  • Seite 41 DEUTSCH Bedienungsanleitung  Copyright HT ITALIA 2021 Ausführung DE 1.00 - 19/01/2021...
  • Seite 42 HT8041 INHALT SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2     1.1.  Vorbereitende Instruktionen ....................2  1.2.  Während des Gebrauchs ....................3  1.3.  Nach dem Gebrauch ......................3  1.4.  Definition der Messkategorie (Überspannungskategorie) ..........3  ALLGEMEINE BESCHREIBUNG ................. 4     VORBEREITUNG ZUM GEBRAUCH ................4  ...

  • Seite 43: Sicherheitsvorkehrungen Und -Verfahren

    HT8041 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 44: Während Des Gebrauchs

    HT8041 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: WARNUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen.  Bevor Sie die Stromzange einschalten, entfernen Sie den Leiter von den Zangenbacken.

  • Seite 45: Allgemeine Beschreibung

    HT8041 2. ALLGEMEINE BESCHREIBUNG Das Gerät ist eine spezial DC Stromzange zur Messung von 4-20mA Gleichstrom an industriellen Prozesssteuerungen, ohne dass der Stromversorgungskreis unterbrochen werden muss. Im Gegensatz zu herkömmlichen Zangen ermöglicht dieses Gerät, dass die Zangenbacken vom Hauptkörper entfernt werden, während sie über ein Kabel mit ihm verbunden bleiben, um Messungen mit extremem Komfort durchzuführen.

  • Seite 46: Nomenklatur

    HT8041 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. abnehmbare Messzange 2. Handschutzvorrichtung 3. Taste (ON/OFF) 4. Taste 5. Taste 6. Taste HOLD 7. Taste ZERO 8. LCD Display 9. Power Leuchte mit weißem LED-Licht 10. Befestigungsschraube 11. Stromrichtungs-Pfeil Abb. 1: Beschreibung des Geräts 4.2.

  • Seite 47: Beschreibung Der Funktionstasten

    HT8041 4.3. BESCHREIBUNG DER FUNKTIONSTASTEN 4.3.1. Taste Drücken Sie die Taste zum Einschalten des Geräts.. Nach dem Einschalten ist die Hintergrundbeleuchtung des Displays aktiv und wird nach ca. 30s automatisch deaktiviert. Drücken und halten Sie die Taste für ca. 2 Sekunden, um das Gerät auszuschalten.

  • Seite 48: Anweisungen Zum Gebrauch

    HT8041 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC STROMMESSUNG WARNUNG  Benutzen Sie das Gerät nicht zur Strommessung an offen liegenden, unter Spannung stehenden Leitern.  Messungen können mit im Gerät eingesetzten Zangenbacken oder getrennt über das integrierte Verbindungskabel durchgeführt werden.

  • Seite 49: Wartung Und Pflege

    HT8041 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit.

  • Seite 50: Technische Daten

    HT8041 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als [%Abl + (Anz.Ziffer*Auflösung)] bei 23°C±5°C, <80%RH DC Strom Bereich [mA] Auflösung [mA] Genauigkeit Überlastschutz (0.3%Abl. + 8Ziffer) 0.00 ÷ ±20.99 0.01A 120mA (1.0%Abl. + 8Ziffer) ±21.0 ÷ ±99.9 0.1A...

  • Seite 51: Service

    HT8041 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.
  • Seite 52  ...
  • Seite 64  ...
  • Seite 65 PORTUGUÊS Manual de instruções  Copyright HT ITALIA 2021 Versão PT 1.00 - 19/01/2021...
