HT HT3013 Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Verwandte Anleitungen für HT HT3013
Inhaltszusammenfassung für HT HT3013
- Seite 2 ...

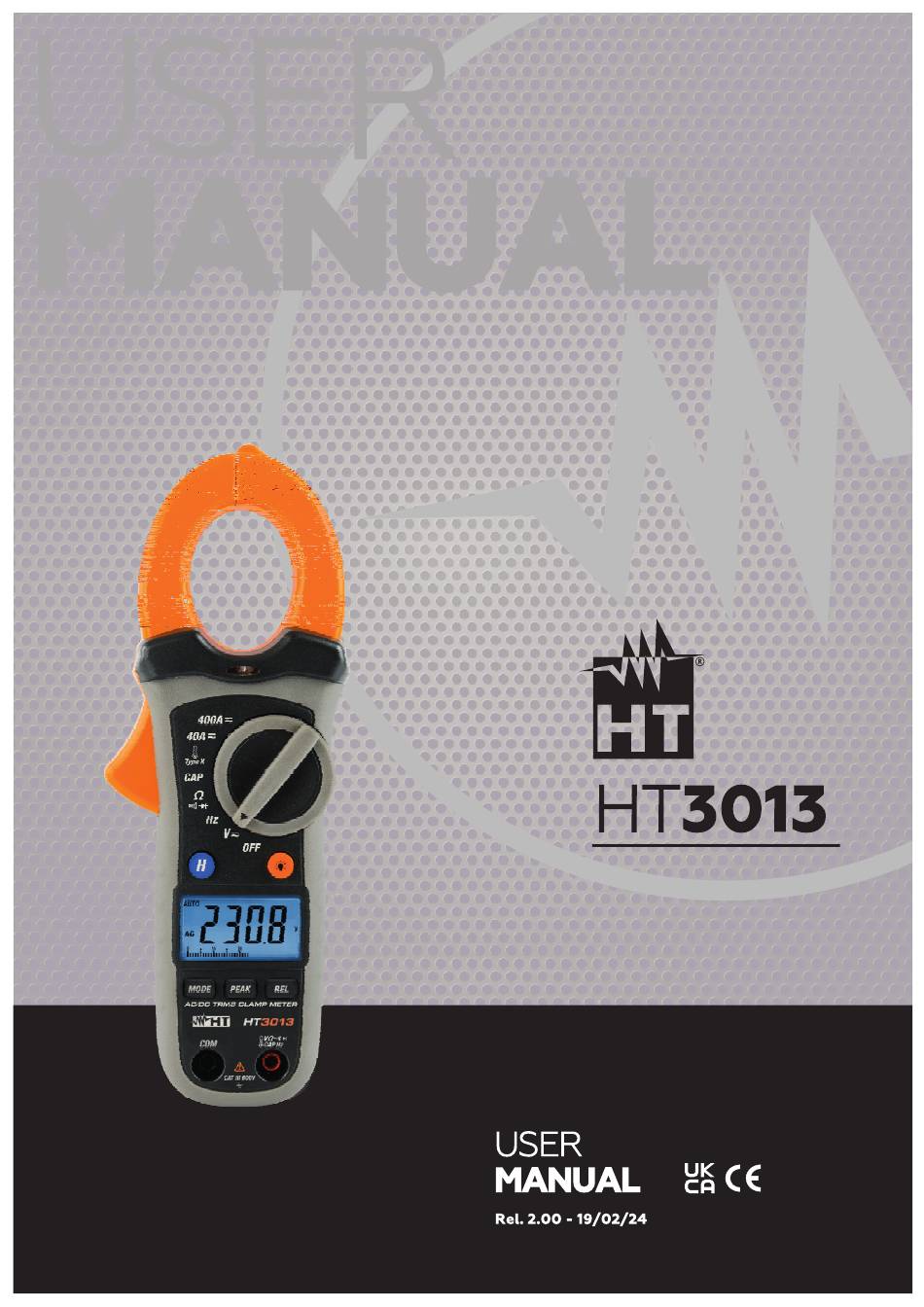

- Seite 3 HT3013 MANUALE D’USO USER MANUAL MANUAL DE INSTRUCCIONES BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUAL DE INSTRUÇÕES...
- Seite 4 HT3013 PRECAUZIONI E MISURE DI SICUREZZA DESCRIZIONE GENERALE PREPARAZIONE ALL’UTILIZZO NOMENCLATURA ISTRUZIONI OPERATIVE MANUTENZIONE SPECIFICHE TECNICHE ASSISTENZA FIGURE INTERNE PRECAUTIONS AND SAFETY MEASURES GENERAL DESCRIPTION PREPARATION FOR USE NOMENCLATURE OPERATING INSTRUCTIONS MAINTENANCE TECHNICAL SPECIFICATIONS SERVICE INTERNAL FIGURES PRECAUCIONES Y MEDIDAS DE SEGURIDAD DESCRIPCIÓN GENERAL...
- Seite 24 HT3013...
- Seite 44 HT3013...
- Seite 64 HT3013 1. SICHERHEITS-VORKEHRUNGEN 1.1. Während der Anwendung 1.2. Nach Gebrauch 1.3. Definition der Überspannungskategorie 2. ALLGEMEINE BESCHREIBUNG 2.1. TRMS und Mittelwert-Definitionen 2.2. TRMS und Scheitelfaktor-Definitionen 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. Vorbereitende Prüfung 3.2. Spannungsversorgung 3.3. Lagerung 4. NOMENKLATUR 4.1.
- Seite 65 HT3013 1. SICHERHEITS-VORKEHRUNGEN Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Verfahren folgen, dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol vorangestellt ist WARNUNG "...
- Seite 66 HT3013 Die folgenden Symbole werden benutzt: Achtung: Beziehen Sie sich auf die Bedienungsanleitung. Falscher Gebrauch kann Beschädigung Messgerätes oder seiner Bestandteile führen Gefahr Hochspannung: Risiko eines elektrischen Schlages Messgerät doppelt isoliert DC Spannung oder Strom AC Spannung oder Strom Erdung Dieses Symbol zeigt an, dass die Ausrüstung, die...
- Seite 67 HT3013 1.3. DEFINITION DER ÜBERSPANNUNGSKATEGORIE Standard IEC/EN61010-1 (Sicherheitsbestimmungen für elektrische Geräte zur Messung, Kontrolle und den Laborbetrieb, Teil 1: Allgemeine Voraussetzungen) definiert was eine Messkategorie (normalerweise als :Überspannungskategorie9 bezeichnet) ist. In § 6.7.4: Messungen eines Stromkreises steht: Stromkreise werden in folgende Messkategorien unterteilt: "...
- Seite 68 HT3013 2. ALLGEMEINE BESCHREIBUNG Das Messgerät kann die folgenden Messungen ausführen: " DC und TRMS AC-Spannung bis 600V " Berührungslose Spannungsmessung AC " DC und AC TRMS Strom bis 400A " Widerstand und Durchgangstest mit Summer " Frequenzmessung über Messleitung "...
- Seite 69 HT3013 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Dieses Gerät wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein –...
- Seite 70 HT3013 4. NOMENKLATUR 4.1. INSTRUMENTENBESCHREIBUNG Fig. 1 Instrumentenbeschreibung NCV-Sensor LCD-Anzeige Zangenbacken MODE Taste LED für NCV-Sensor PEAK Taste Zangenöffner REL Taste Funktionswahlschalter COM-Eingangsbuchse H Taste VHz CAP Eingangsbuchse Taste...
- Seite 71 HT3013 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN H Taste Mit dieser H-Taste aktivieren Sie die HOLD-Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol "H" wird angezeigt. Um diese Funktion zu deaktivieren. Drücken Sie kurz die H-Taste oder. Drehen Sie den Funktionswahlschalter in eine andere...
- Seite 72 HT3013 Ermittlung von Wechselspannung ohne Berührung WARNUNG " Benutzen Sie den NCV-Sensor zuerst auf einer bekannten Wechselquelle, um den normalen Betrieb zu überprüfen " Die Dicke der Kabelisolierung und der Abstand von der Quelle können die Messung beeinflussen " Der NCV -Sensor ist hochempfindlich, sodass statischer Elektrizität, das durch Bewegung oder...
- Seite 73 HT3013 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG WARNUNG Die max. Eingangsspannung ist DC 600V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Instrument könnte zerstört werde Drehen Sie den Funktionswahlschalter in die V Position.
- Seite 74 HT3013 5.3. FREQUENZMESSUNG WARNUNG Die max. Eingangsspannung ist AC 250Vrms. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Instrument könnte zerstört werden Halten Sie das Messgerät in die Nähe der Spannungsquelle und –...
- Seite 75 HT3013 5.5. DURCHGANGSPRÜFUNG UND DIODEN TEST WARNUNG Vor jeder Widerstandsmessung in einem Schaltkreis schalten Versorgungsspannung Prüfschaltkreises entladen alle Kondensatoren Wohlen Sie die Position. 2. Drücken MODE-Taste wählen Durchgangsprüfung. Das Symbol wird im Display angezeigt. 3. Verbinden Sie die Messeleitungen mit den Eingangsbuchsen.
- Seite 76 HT3013 5.7. TEMPERATURMESSUNG MIT TYPE K WARNUNG Vermeiden einen direkten Kontakt Temperaturfühlers mit Oberflächen die eine Spannung von mehr als 30 VAC oder 60 VDC führen Wählen Sie die TypeK Position 2. Drücken Sie die <MODE< Taste und wählen Sie die Messeinheit >°C= oder <°K= aus.
- Seite 77 HT3013 5.9. AC STROMMESSUNG WARNUNG " maximal messbare Gleichstrom beträgt 400Arms Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät " Jeder Wert, der auf dem Display angezeigt wird, während das Instrument nicht gemessen wird, stellt kein Problem mit dem Instrument dar und diese Werte werden vom Instrument während...
- Seite 78 HT3013 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN Überschreiten Sie niemals die technischen Grenzwerte bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Setzen Sie das Messgerät nicht Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit...
- Seite 79 HT3013 7. TECHNISCHE DATEN 7.1. EIGENSCHAFTEN Die Genauigkeit ist angegeben als [%Anzeige + (dgt * Auflösung)] auf 23°C±5°C, <80%RH DC Spannung (Autorange) Messbereich Auflösung Genauigkeit Eingangswiderstand (0.8%Anzeige +2dgt) 400.0mV 0.1mV 4.000V 0.001V (1.5%Anzeige + 2dgt) 40.00V 0.01V 10M 400.0V 0.1V (2.0%Anzeige +2dgt)
- Seite 80 HT3013 Frequenz mit Messleitungen (Autorange) Messbereich Auflösung Genauigkeit (1.5%Anzeige+2dgt) 10.00kHz ÷ 100.0kHz 0.01kHz ÷ 0.1kHz Empfindlichkeit: 100V (<50Hz); 50V (50Hz ÷ 400Hz); 15V (401Hz ÷ 100kHz) Überlastschutz: 250VACrms Kapazität (Autorange) Messbereich Auflösung Genauigkeit (5.0%Anzeige+20dgt) 40.00nF 0.01nF 400.0nF 0.1nF (3.0%Anzeige+5dgt) 4.000F 0.001F...
- Seite 81 HT3013 7.2. ALLGEMEINE DATEN Referenzstandards Sicherheitsstandard: IEC/EN61010-1, IEC/EN61010-031 IEC/EN61010-2-033 EMC: IEC/EN61326-1 Isolation: doppelte, verstärkte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT III 600V gegen Erde Anzeige Eigenschaften: 4 stelliges LCD-Display mit 4000 Digit Dezimalpunkt, Backlight und Bargraph Abtastrate: 2 Messungen pro Sekunde Messverfahren:...
- Seite 82 HT3013 8. GARANTIE 8.1. GARANTIEBESTIMMUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte...
- Seite 122 HT3013 Uso della pinza in misura di Frequenza Uso della pinza in misura di Resistenza Taking Frequency measurements Taking Resistance measurements Uso de pinza en medidas de Frecuencia Uso de pinza en medidas de Resistencia Fig. 4 Fig. 5 Frequenzmessung Messung von Widerständen...
- Seite 123 HT3013 Uso della pinza per Test Continuità e Prova Diodi Taking Continuity test and Diode test Uso de la pinza para la Prueba de la Continuidad y Prueba de Diodos Fig. 6 Durchgangsprüfung und Diodentest Utilisation de la pince pour test de continuité et test des diodes...
- Seite 124 HT3013 Uso della pinza per misura di Capacità Uso pinza per misura di Temperatura Taking Capacitance measurement Taking Temperature measurement Uso pinza para medidas de Capacidades Uso pinza para medida de Temperatura Fig. 7 Fig. 8 Messung der Kapazität Temperaturmessung Utilisation pour mesure de capacité...
- Seite 127 ...
