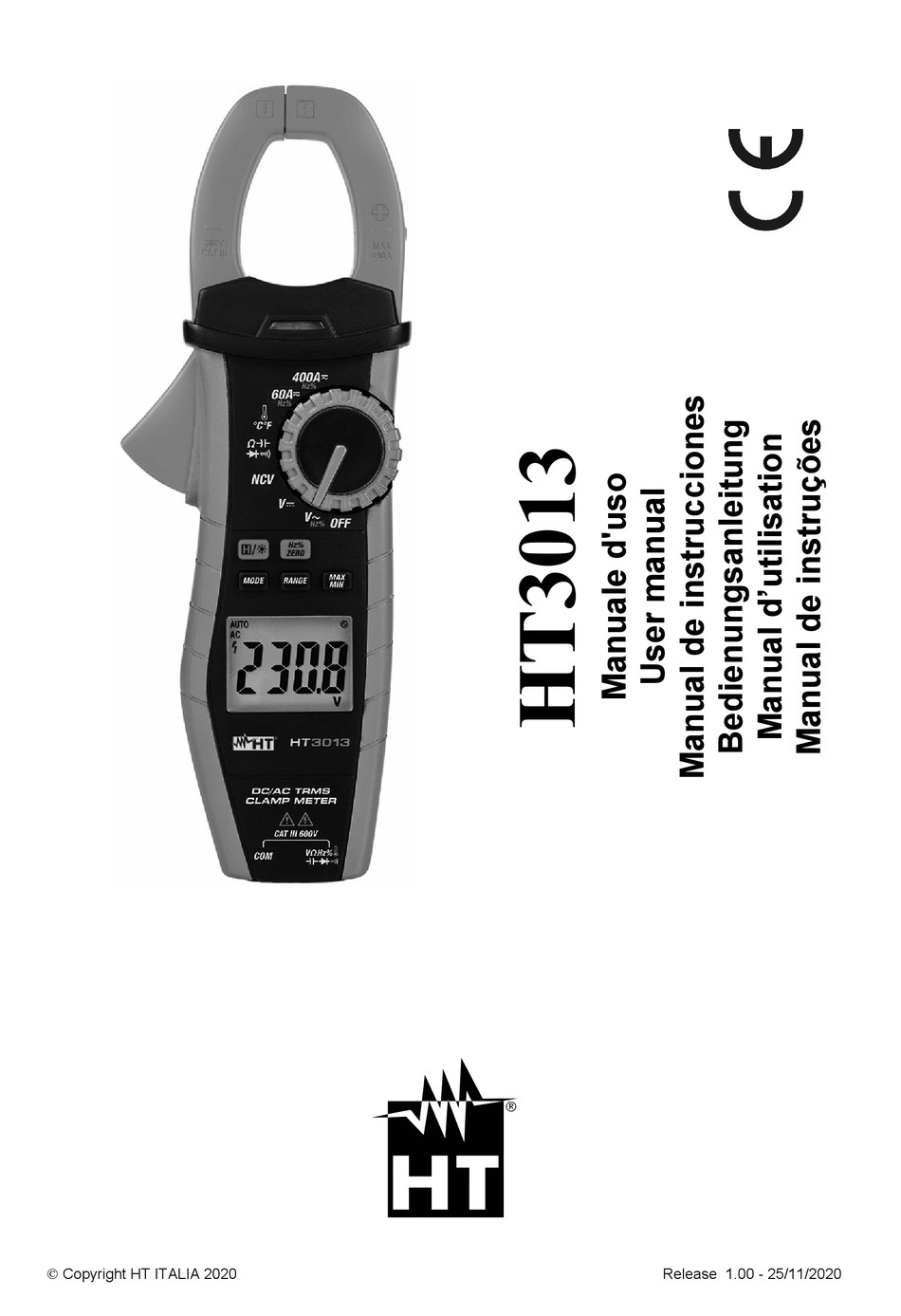

- Seite 1 Copyright HT ITALIA 2020 Release 1.00 - 25/11/2020...
- Seite 25 ENGLISH User manual Copyright HT ITALIA 2020 Release EN 1.00 - 25/11/2020...
- Seite 69 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2020 Ausführung DE 1.00 - 25/11/2020...
- Seite 70 HT3013 INHALT SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ......................3 1.4. Messkategorien-Definition (Überspannungskategorien) ........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 ...
-
Seite 71: Sicherheitsvorkehrungen Und Verfahren
HT3013 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 72: Während Des Gebrauchs
HT3013 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. Bevor Sie den Funktionswahlschalter drehen und den Messbereich ändern, entfernen Sie den Leiter von der Zange oder die Messleitungen vom Stromkreis. -
Seite 73: Allgemeine Beschreibung

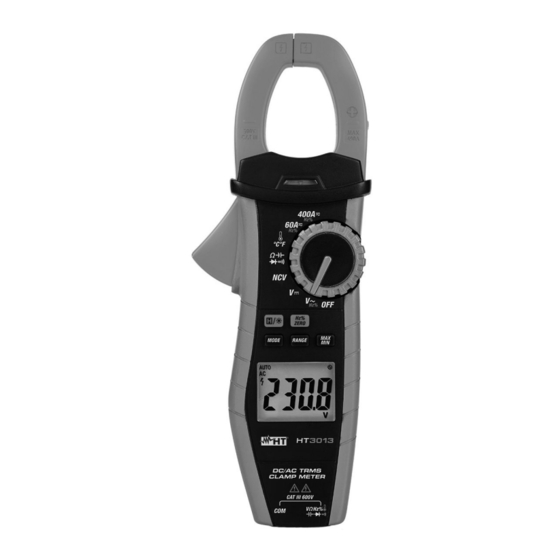

HT3013 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: DC und AC TRMS Spannung bis 600V DC und AC TRMS Strom bis 400A Widerstand- und Durchgangstest mit Summer Kapazität Frequenz mit Messleitungen und mit Zangen ... -
Seite 74: Vorbereitung Zum Gebrauch
HT3013 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 75: Nomenklatur
HT3013 4. NOMENKLATUR 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Zangenbacken 2. AC Spannung Detektor 3. Zangenöffner 4. Funktionswahlschalter Taste 6. Hz% ZERO Taste 7. MODE Taste 8. Taste MAX MIN 9. RANGE Taste 10. LCD-Anzeige 11. Eingangsbuchse COM 12. VHz% Eingangsbuchse 13. DC Stromflussrichtung Abb. -
Seite 76: Beschreibung Der Funktionstasten
HT3013 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. / Taste Durch Drücken der Taste aktivieren Sie die Data HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol "H" wird angezeigt. Dieser Betriebsmodus wird deaktiviert, wenn die Taste erneut gedrückt oder der Funktionswahlschalter gedreht wird. -
Seite 77: Anweisungen Zum Gebrauch
HT3013 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG WARNUNG Die maximale DC Eingangsspannung beträgt 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 78: Berührungslose Wechselspannungserkennung (Ncv)
HT3013 5.2. BERÜHRUNGSLOSE WECHSELSPANNUNGSERKENNUNG (NCV) ATTENZIONE Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 79: Ac Spannungsmessung
HT3013 5.3. AC SPANNUNGSMESSUNG WARNUNG Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 80: Frequenzmessung Und Duty Cycle-Messung
HT3013 5.4. FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG WARNUNG Bei der Frequenzmessung mit Messleitungen ist die maximale AC Eingangsspannung 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 81: Widerstandsmessung
HT3013 5.5. WIDERSTANDSMESSUNG WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung der Zange für Widerstandsmessung 1. Wählen Sie die Stellung aus 2. Verbinden Sie die rote Messleitung mit der VHz% Eingangsbuchse, und die schwarze Messleitung mit der COM Eingangsbuchse. -
Seite 82: Durchgangstest Und Dioden-Test
HT3013 5.6. DURCHGANGSTEST UND DIODEN-TEST WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 8: Verwendung der Zange für Durchgangstest und Dioden-Test 1. Wählen Sie die Stellung 2. Drücken Sie die MODE Taste mehrmals, bis das Symbol “ “ auf dem Display erscheint, um den Durchgangstest zu starten. -
Seite 83: Kapazitätmessung
HT3013 5.7. KAPAZITÄTMESSUNG WARNUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Abb. 9: Verwendung der Zange für Kapazitätmessung 1. Wählen Sie die Stellung aus 2. Drücken Sie die MODE Taste mehrmals, bis das Symbol “nF” auf dem Display erscheint. -
Seite 84: Temperaturmessung Mit K-Typ Sonde
HT3013 5.8. TEMPERATURMESSUNG MIT K-TYP SONDE WARNUNG Setzen Sie die Temperaturprobe nicht in Kontakt mit unter Spannung stehenden Oberflächen. Abb. 10: Verwendung der Zange für Temperaturmessung 1. Wählen Sie die °C°F Stellung aus. 2. Drücken Sie die MODE-Taste, bis die "°F" für Messungen in ° F oder "°C" für Messungen in °C... -
Seite 85: Ac Und Dc Strommessung
HT3013 5.9. AC UND DC STROMMESSUNG WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 11: Verwendung der Zange für Wechselstrommessung 1. Wählen Sie die Stellung 60A Hz% oder 400A Hz% aus. 2. Drücken Sie die MODE Taste um die auszuwählen AC-Strommessung. Das Symbol “AC”... -
Seite 86: Wartung Und Pflege
HT3013 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Benutzen Sie das Gerät nicht in Umgebungen mit hohem Luftfeuchtigkeitspegel oder hohen Temperaturen. -
Seite 87: Technische Daten
HT3013 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist ±[%Ablesung. + (Ziffern x Auflösung)] au 18°C÷28°C, <75%RH DC Spannung Eingangswi Bereich Auflösung Genauigkeit Überlastschutz derstand 600.0mV 0.1mV 6.000V 0.001V 600VDC/ACrms (1.0%Abl.+3Ziff) 60.00V 0.01V 600.0V 0.1V AC TRMS Spannung... -
Seite 88: Referenz Richtlinien
HT3013 Frequenz mit Messleitungen und Zangen Bereich Auflösung Genauigkeit Empfindlichkeit Überlastschutz 60.00Hz 0.01Hz 0.1Vrms 600.0Hz 0.1Hz 600VDC/ACrms (1.0%Abl+5Ziff) 1Arms 400ADC/ACrms 6000Hz 60.00kHz 0.01kHz Frequenzbereich: 10Hz ÷ 60kHz Duty Cycle (Autorange) Bereich Auflösung Genauigkeit Empfindlichkeit 1.0% 99.0% 3Vp-pVrms / 1Arms 0.1%... -
Seite 89: Zubehör
HT3013 7.3. ZUBEHÖR 7.3.1. Standard-Lieferumfang Messleitungen Adapter + Type K Temperaturfühler Schutztasche Batterien Bedienungsanleitung 7.3.2. Optionales Zubehör K-Typ Fühler für Luft- und Gastemperatur Code TK107 K-Typ Fühler für die Temperatur von halb festen Substanzen Code TK108 ... -
Seite 90: Service
HT3013 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,... - Seite 113 PORTUGUÊS Manual de instruções Copyright HT ITALIA 2020 Versão PT 1.00 - 25/11/2019...
