Einbau- und Betriebsanleitung für
® ®
EAS -compact
Größe 4 und 5
® ®

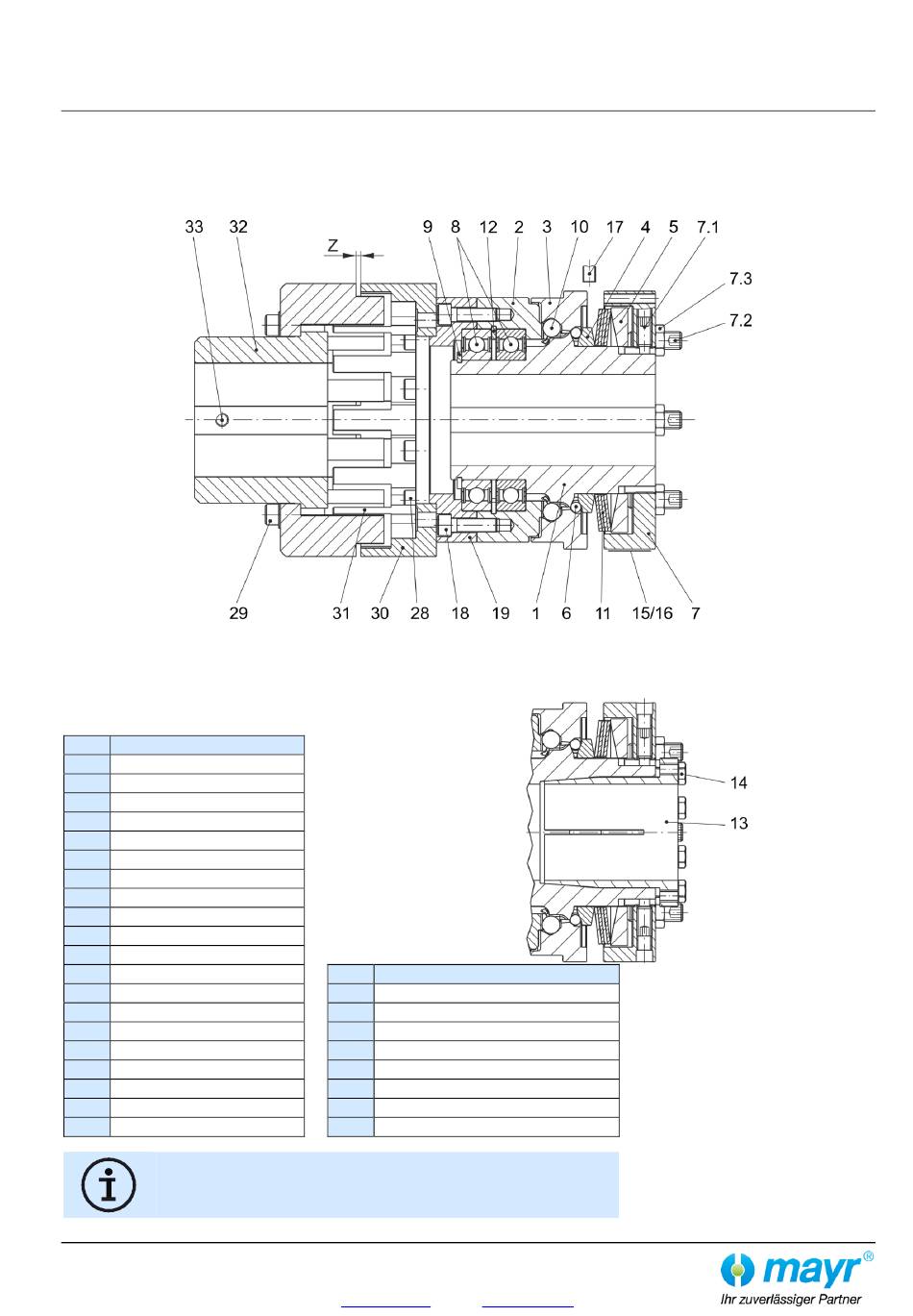

EAS -compact Freischalt lastic, Type 494._ _4.2
Type 494._24.2
Lastic-Seite: Passfedernut
®
EAS -Seite: Passfedernut
Bild 6

Teileliste

®
(Es sind nur mayr -Originalteile zu verwenden)
Pos. Benennung
1 Nabe
2 Druckflansch
3 Druckscheibe
4 Druckring FRSH
5 Druckring
6 Stahlkugel
7
Einstellmutter
7.1 Gewindestift
7.2 Gewindestift
7.3 Sechskantmutter
8 Rillenkugellager
9 Sicherungsring
10
Stahlkugel
11
Tellerfeder
12 Sicherungsring
13 Konusbuchse
14 Sechskantschraube
15 Einstelltabelle
16 Typenschild
17 Endschalter
Der Endschalter Pos. 17 gehört nicht serienmäßig zum Lieferumfang.
01/06/2016 GC/NU/GH
Seite 5 von 28
Freischaltkupplung Type 49_._ _4._
Pos. Benennung
18
Zylinderschraube
19
Flansch
28 Zylinderschraube
29 Zylinderschraube
30 Nockenring
31 Elastischer Zwischenring (Elastikum)
32 Nabe
33 Gewindestift
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Größe 5
Type 494._14.2
Lastic-Seite: Passfedernut
®
EAS -Seite: Konusbuchse
