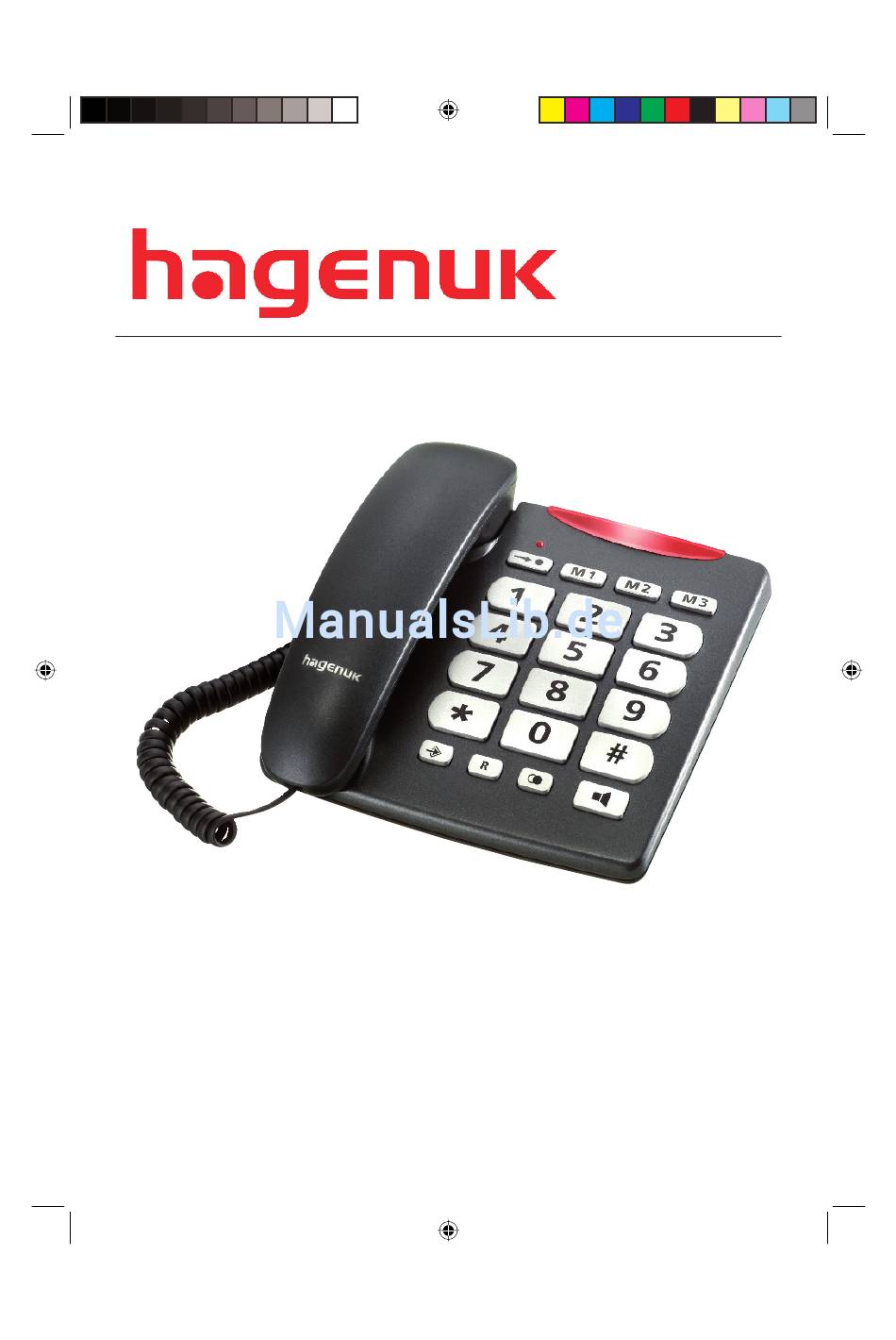

- Seite 1 Big 30 Bedienungsanleitung Sicherheitshinweise Schnurgebundenes Großtasten- Telefon 10/09 cs V.3...
-
Seite 3: Garantie / Service
1 Garantie / Service Big 30 1.1 Garantie* Für dieses Gerät besteht eine Garantie von 24 Monaten. Die Garantiezeit beginnt mit dem Kauf. Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein, auf. Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpfl... -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig durch. Bestimmungsgemäße Verwendung Dieses Telefon ist für das Telefonieren innerhalb eines Telefonnetzes geeig net. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch. -
Seite 5: Allgemeines
3 Allgemeines Big 30 3.1 Lieferumfang • Telefon BIG 30 • Hörer • Telefonanschlusskabel (TAE) • Höreranschlusskabel • Bedienungsanleitung • Garantiekarte 3.2 Leistungsmerkmale • Große und damit leicht zu bedienende Tasten • Anzeige der Anrufe durch große Leuchtdiodenanzeige (LED) •... -
Seite 6: Inhaltsverzeichnis
4 Inhaltsverzeichnis Inhaltsverzeichnis 1 Garantie / Service 1.1 Garantie* 1.2 Hotline / Reparaturanschrift 2 Sicherheitshinweise 3 Allgemeines 3.1 Lieferumfang 3.2 Leistungsmerkmale 4 Inhaltsverzeichnis 5 Geräteübersicht 5.1 Übersicht Basisgerät 5.2 Tastensymbole und Funktionen 5.3 Basisgerät von hinten 5.4 Basisgerät von unten 6 Inbetriebnahme 6.1 Hörerkabel anschließen 6.2 Anschluss an das Telefonnetz... -
Seite 7: Geräteübersicht
5 Geräteübersicht Big 30 5.1 Übersicht Basisgerät 5.2 Tastensymbole und Funktionen Gabelschalter Zielwahltaste 1 Hörerhalterung Zielwahltaste 2 Lautsprecher Zielwahltaste 3 Beschriftungsfeld Speichertaste Optische Anrufsignalisierung Kurzwahlspeicher aufrufen (blinkt im Takt des Rufsignals) Leitungsbelegungsanzeige Alphanumerische Tastatur Anschlussbuchse für Hörer- schnur (an der Seite des Tele-... -
Seite 8: Basisgerät Von Hinten
5 Geräteübersicht 5.3 Basisgerät von hinten Telefonanschlussbuchse Schiebeschalter für Klingeltonlautstärke Schiebeschalter für Lautsprecherlautstärke Schiebeschalter für Wahlverfahreneinstellung (Ton- / Impulswahl) Schiebeschalter für Flashzeiteinstellung (100 / 300 ms) 5.4 Basisgerät von unten... -
Seite 9: Inbetriebnahme
6 Inbetriebnahme Big 30 Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 2. 6.1 Hörerkabel anschließen Stecken sie einen Stecker des gewendelten Hörerkabels in die Buchse am Hörer. Den anderen Stecker des Hörerkabels stecken Sie in die Buchse ( 7 ) auf der linken Seite des Basisgerätes. -
Seite 10: Mechanische Einstellungen
7 Mechanische Einstellungen 7.1 Lautsprecherlautstärke einstellen Mit Hilfe des Schiebeschalters ( ) auf der Geräterückseite können Sie die Laut- sprecherlautstärke Ihres Telefons zwischen LAUT und LEISE einstellen. 7.2 Klingeltonlautstärke einstellen Mit Hilfe des Schiebeschalters ( ) auf der Geräterückseite können Sie die Klingel- tonlautstärke Ihres Telefons zwischen LAUT, MITTEL und LEISE (G ) einstellen. -
Seite 11: Bedienung Des Telefons
8 Bedienung des Telefons Big 30 8.1 Einen Anruf tätigen Nehmen Sie den Hörer ab oder drücken Sie die Frei- sprechtaste (Leitungsbelegungsanzeige leuchtet ( 6 )). oder Sie hören das Freizeichen. Geben Sie die gewünschte Rufnummer ein. Die Nummer wird automatisch gewählt. -
Seite 12: Zielwahl
8 Bedienung des Telefons 8.5 Zielwahl Ihr Telefon verfügt über 3 Zielwahltasten (M1 bis M3). Hier können Sie 3 häufi g ge- wählte Nummern hinterlegen und auf Tastendruck wählen lassen. 8.5.1 Programmieren der Zielwahltasten Nehmen Sie den Hörer ab oder drücken Sie die Frei- oder sprechtaste. -
Seite 13: Wahl Mit Den Kurzwahltasten
8 Bedienung des Telefons / 9 Anhang Big 30 8.6.2 Wahl mit den Kurzwahltasten Nehmen Sie den Hörer ab oder drücken Sie die Frei- oder sprechtaste. Drücken Sie die Kurzwahlspeichertaste Drücken Sie die gewünschte Taste 0-9. Die hinterlegte Nummer wird gewählt. -
Seite 14: Technische Daten
9 Anhang 9.2 Technische Daten Analoges, schnurgebundenes System Großtasten- Telefon Stromversorgung Über das Telefonnetz Zulässige Umgebungstemperatur +5°C bis +35°C Zulässige relative Luftfeuchtigkeit 25% bis 85% Zulässige Lagertemperatur -10°C bis +50°C Wahlverfahren Tonwahl / Impulswahl einstellbar Signaltastenfunktion (Flash) Flashzeit 100 / 300 ms Abmessungen 165 x 170 x 80 mm Telefonanschlusskabel... -
Seite 15: Stichwortverzeichnis (Index)
9 Anhang Big 30 9.3 Stichwortverzeichnis (Index) Anhang 13, 14, 15, 16 Tastensymbole 7 Anruf 11 Technische Daten 14 Telefonieren 4, 16 Basisgerät 7, 8, 9 Wahlverfahren 5, 8, 10, 13, 14 Wahlwiederholung 5, 7, 11 CE-Erklärung 16 Wandmontage 9... -
Seite 16: Ce-Erklärung
9.5 Entsorgung / Recycling Hat Ihr Big 30 ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das untenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfall...
