Bohren Sie Ihren Betonträger und installieren Sie Ihre 4 Metalldübel oder Chemieanker zur Befestigung
Ihrer Motorträgerplatte. Verlegen Sie alle Strom- und Zubehörkabel. Verwenden Sie eine Wasserwaage, um
sicherzustellen, dass die Motormontageplatte eben ist. Bringen Sie Ihren Motor in Position und verschrauben
Sie ihn mit den beiden mitgelieferten Schrauben.
Befestigung des Zahnstangenantriebs:
Die mitgelieferten Zahnstangen aus thermoplastischem Material mit Stahleinlage sind für Portale mit einem
Gewicht von bis zu 500 kg geeignet. Sie werden durch einfaches Anschrauben an das Portal montiert. Die
selbstbohrenden Schrauben liegen im Lieferumfang bei.
Wenn die Konstruktion Ihres Tores eine direkte Montage des Zahnstangenantriebs nicht zulässt, müssen Sie
eine neue Trägerbasis erstellen:

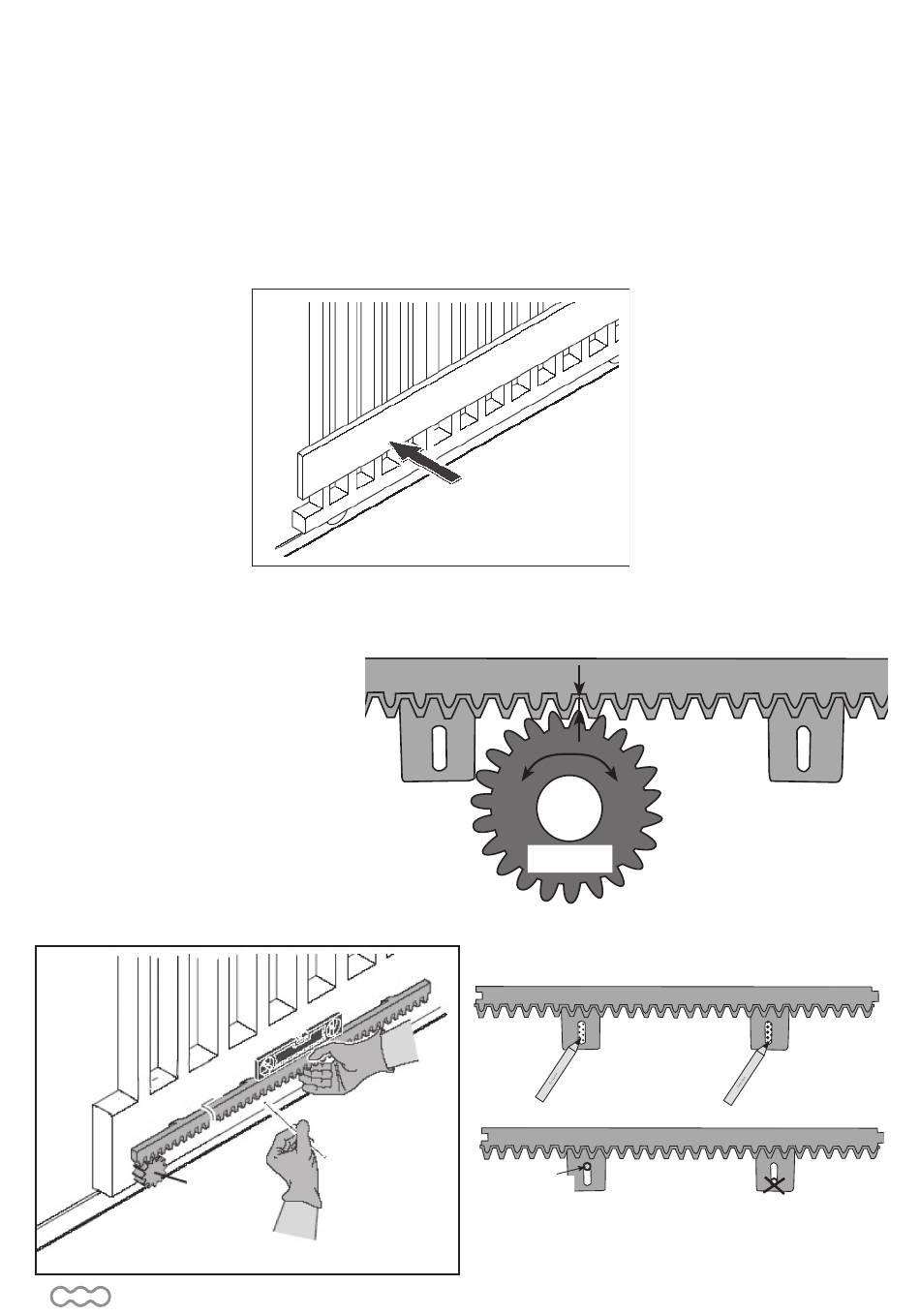

Um den ersten Zahnstangenantrieb zu positionieren, platzieren Sie diesen mit einem Abstand von 2 mm
zwischen dem Motorzahnrad und der Zahnstange, wie in der folgenden Abbildung dargestellt:Zahnstange, wie
in der folgenden Abbildung dargestellt:
Zeichnen Sie anschließend Ihre
Markierungen an, um die selbstbohrenden Schrauben wie unten gezeigt einzuschrauben:
Motorritzel
6
DE
Stützbasis
gerade
halten
SPUR
Piercing to
effectuate
-
Schrauben Sie die selbstschneidende Schraube oben
in das Langloch in Ihrem Zahnstangenantrieb.
2 MM
MOTORZAHNRAD
Markierung
Remarked
oben
Never pierce
at the bottom
Markierung
Remarked
Haut
unten
Bottom
(Figure 4)
