Blinklicht
Absch
Kabel
Koaxialkabel
24V 10W
PLATINE
14
13
12
11
10
9
8
7
6
5
4
3
2
1
GND Light
3
4
feu
Brand

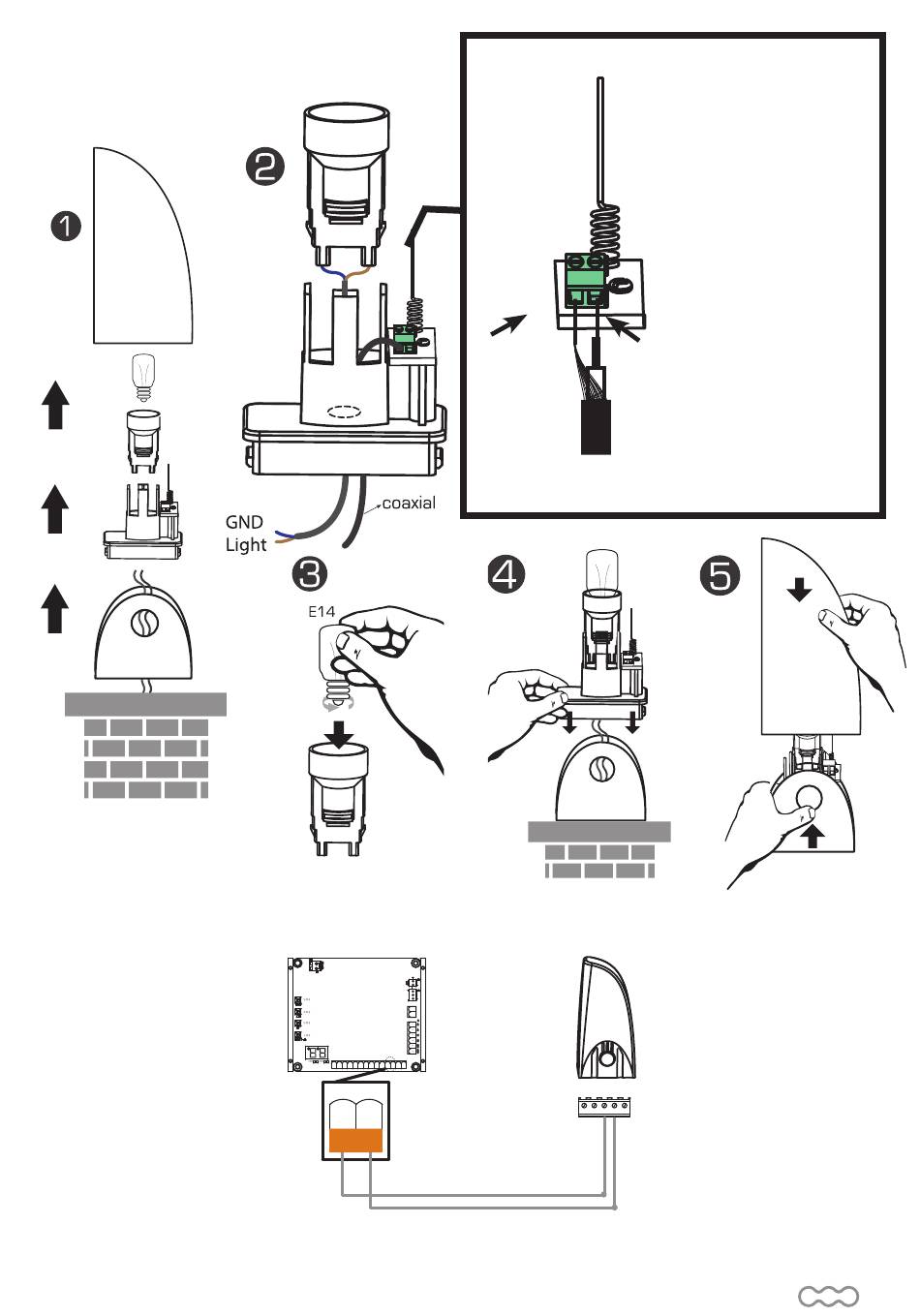

SWenn Sie die
Reichweite Ihrer
Fernbedienungen
verbessern möchten,
können Sie
die im Blinklicht
integrierte Antene
mithilfe eines
Koaxialkabels
vom Typ RG58 (nicht im
Lieferumfang enthalten)
anschließen. In diesem
Fall müssen Sie die
ANT
Originalantenne trennen.
Verbinden Sie die
Kupfer
zentrale Kupferleitung
des Koaxialkabels mit
derKupfer Klemme
„ANT" und Abschirmung
in der Mitte mit der
Klemme „GND", Seite
Kabel an der Antenne
und der Platine.
+
-
NO
NC
COM
1
2
3
4
5
