Entsorgen Sie die Verpackung bitte
umweltgerecht.

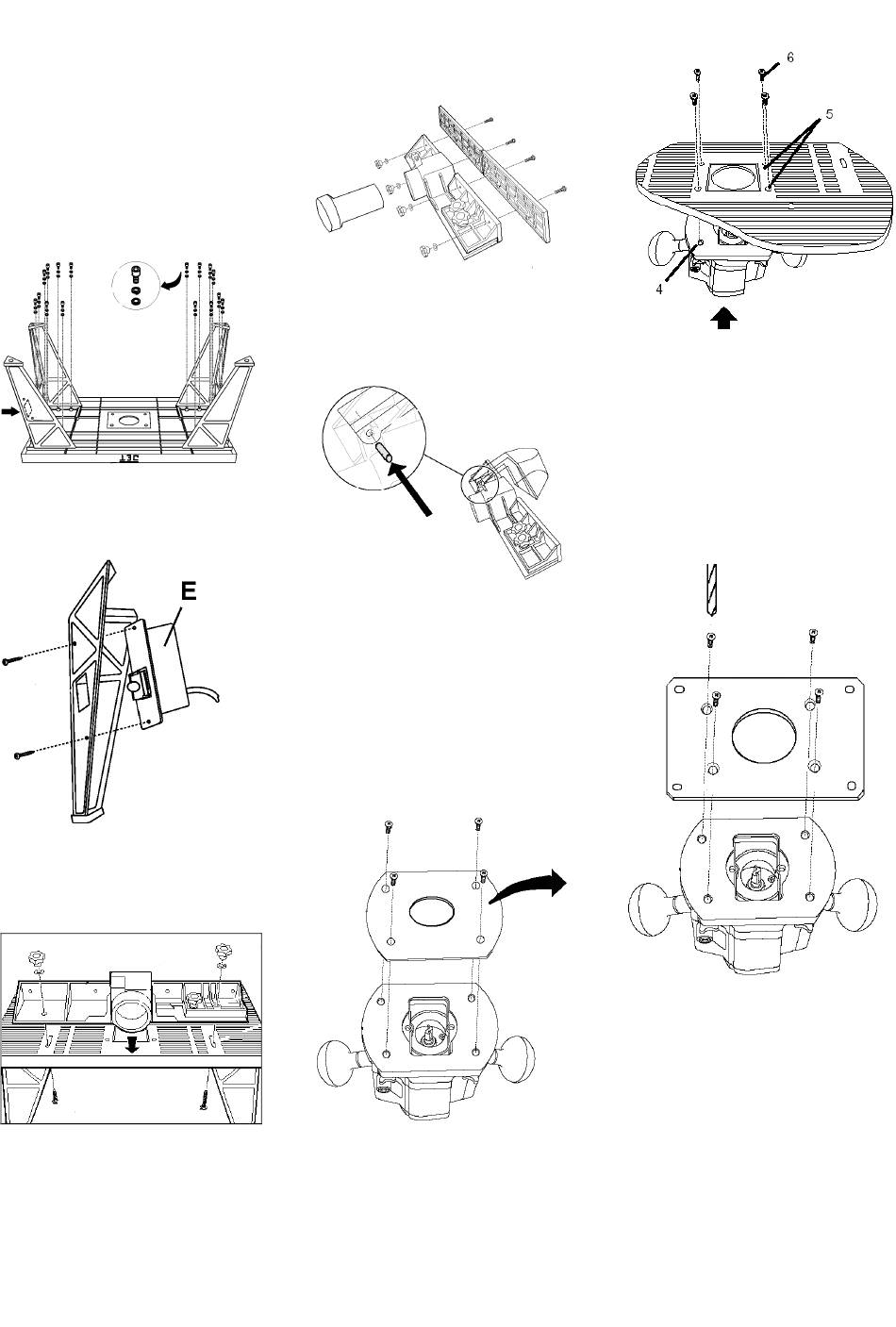

Montage der Tischverlängerung
Montierten Sie die
Tischverbreiterungen (G, D, Fig 1) mit
den gelieferten Linsenkopfschrauben.
Montage der Füße
Fig 3
Montage des Magnetschalters
Fig 4
Montage des Fräsanschlages am
Tisch
Fig 5
Montage der Anschlagbretter und
des Absaugtrichters
Fig 6
Montage des Frässchutzes
Fig 7
Montage der Oberfräse am Tisch
A) Direkte Montage:
Bei gewissen Oberfräsen ist es
möglich diese direkt am Oberfrästisch
zu befestigen.
Entfernen Sie die Gleitplatte der
Oberfräse (Fig 8)
Fig 8
Befestigen Sie die Oberfräse mit den
gelieferten Schrauben und Muttern
direkt am Tisch (Fig 9).
11
Fig 9
B) Montage mit Montageplatte:
Bei den meisten Oberfräsen ist es
erforderlich diese zuerst auf die
Montageplatte zu montieren.
Die Montagelöcher müssen
entsprechend des Bohrbildes Ihrer
Oberfräse gebohrt werden(Fig 10).
Fig 10
Befestigen Sie die Oberfräse mit den
gelieferten Schrauben und Muttern
(Fig 10).
Befestigen Sie die Oberfräse mit
Montageplatte am Oberfrästisch.
Verwenden Sie die gelieferten
Schrauben und Muttern (Fig 11).
