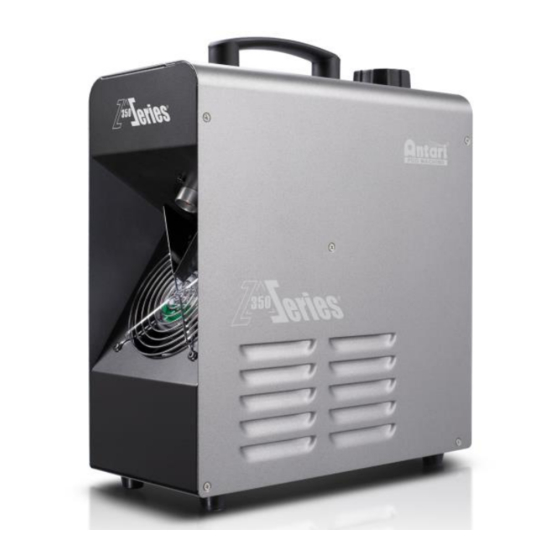

- Seite 1 Z-350 Fazer Machine User Manual English Français Deutsch • • • 中文 © 2018 Antari Lighting and Effects Ltd.
-
Seite 3: Safety Information
Make sure there are no flammable materials close to the machine while operating. ․ Only use Antari fluid. Other fluid may lead to heater clog and malfunction. ․ If the machine fails to work, unplug the machine and stop operation immediately. - Seite 4 Before transporting the machine, make sure the fluid tank is completely drained. ․ Smoke fluid may present health risks if swallowed. Do not drink smoke fluid. Store it ․ securely. In case of eye contact or if fluid is swallowed immediately seek medical advice.
-
Seite 5: Product Overview
Product Overview Smoke Output Nozzle Fluid Tank Cap Fluid Level Gauge Wire Remote Socket DIP Switch (DMX Address Setting) XLR 3-Pin DMX Connector Output Level Adjustment Knob Main Power Switch Fan Speed Power Inlet Adjustment Knob... - Seite 6 Step 1: Place the machine on a flat surface and in a suitably large area with at least 50 cm open space around the machine. Step 2: Fill the fluid tank with Antari approved fluid. Step 3: Connect the machine to a suitably rated power supply. To determine the power requirement for the machine refer to the label on the back of the machine.
- Seite 7 Rotary Knob Function SMOKE Turn haze on/off, adjust output volume from 0~100% Adjust fan speed from 20%~100% Remote Control Operation (Optional) To operate the machine by remote control, connect the remote to the microphone jack located on the rear of machine. Use the switch to turn haze on/off, and use the rotary knob to adjust the output volume from 0~100%.
- Seite 8 DMX Operation Making the DMX Connection – Connect the machine to a DMX controller or to one of the machines in the DMX chain. The machine uses a 3-pin XLR connector for DMX connection, the connector is located on the rear of the machine. Address Setup –...
- Seite 9 Fluid Only use Antari FLG water-based liquid for the Z-350 Fazer. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be voided if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction.
- Seite 10 - Fluid consumption 3 ml/min - Fluid tank capacity 1.3l (0.34gal) - Compatible fluid Antari FLG Heavy Fog Fluid - Operating time 7 hrs at max. output - Ambient temp. range 0 °C - 40 °C (32 °F-104 °F) - Output...
- Seite 11 - Connection IEC (Power) - Optional accessories XLR 3-pin (DMX) Z-3 Cable Remote FX-4 Flightcase - Dimension L320 W153 H391 mm (L12.60 W6.02 H15.39 inch) - Weight 8.5 kg (18.74 lbs)
-
Seite 12: Notices De Sécurité
Si du liquide devait pénétrer à l’intérieur de l’appareil, débranchez le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser. - Seite 13 Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux ․ enflammables. Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG ․ ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
-
Seite 14: Aperçu D'appareil
Aperçu d'appareil Ventilateur Couvercle du réservoir Niveau de liquide Douille pour la télécommande câblée Interrupteurs DIP (pour régler l'adresse DMX) Connecteurs DMX (XLR 3 pôles) Régulateur de débit Commutateur secteur Régulateur de Douille vitesse de d'alimentati ventilateur... - Seite 15 Dimensions Mise en service Pas 1: Placez la machine à fumée sur une surface plane et laissez un espace libre de 50 cm tout autour de la machine. Pas 2: Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur.
- Seite 16 Pas 4: Mettez le commutateur d’alimentation à l’arrière de l’appareil en mode "ON". La machine commence à chauffer. Le temps de chauffage prend environ 4 minutes. Quand la temps de chauffage est terminé, l'affichage d'état est allumé en vert. Après, la émission de fumée est possible.
- Seite 17 Configuration de la connexion DMX La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches. Contact Fonction Masse Signal- Signal+ Operation DMX Connexion DMX – Connectz la machine à un contrôleur DMX ou une machine dans la chaî...
- Seite 18 5 – 255 Ventilateur 21 – 100% Liquide à fumée Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la puissance...
-
Seite 19: Nettoyage Et Maintenance
plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide different ne sont pas inclus dans la garantie. Nettoyage et Maintenance Faites toujours attention de ne pas polluer le liquide à fumée. ․ Enlevez la poussière de les orifices d'aération avec un compresseur d'air, aspirateur ou ․... - Seite 20 4,5 m³/min. Consommation de liquide 3 ml/min Contenu du réservoir 1.3l (0.34gal) Liquide compatible Antari FLG Heavy Fog Fluid Durée maximale d'utilisation 7 hors à débit maximal Température ambiante 0 °C - 40 °C (32 °F-104 °F) Volume d'émission...
- Seite 21 Connexion CEI (alimentation) XLR 3 pôles (DMX) Accessoires Z-3 Telécommande câblée FX-4 Flightcase Dimensions L320 I153 H391 mm (L12.60 I6.02 H15.39 inch) Poids 8.5 kg (18.74 lbs)
-
Seite 22: Sicherheitshinweise
Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden ․... - Seite 23 Verstopfen oder zu Beschädigungen des Geräts führen. Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten ․ Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren. ․...
- Seite 24 Geräteü bersicht Austrittsdüse Lüfter Tankverschluss Füllstandanzeige Anschluss für die Kabelfernbedienung DIP-Schalter (zum Einstellen der DMX-Anschluss DMX-Adresse) (3-pol. XLR) Ausstoß regler Netzschalter Lüfterregler Netzanschluss...
- Seite 25 Geräteabmessungen Inbetriebnahme Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit. Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine.
- Seite 26 Aufheizphase ist nach ca. 4 Minuten abgeschlossen. Sobald die Maschine die richtige Betriebstemperatur erreicht hat, leuchtet die Statusanzeige grün auf. Die Maschine ist nun bereit zum Nebelausstoß . Schritt 5: Drehen Sie den Regler SMOKE im Uhrzeigersinn, um den Dunstnebelausstoß auszulösen.
- Seite 27 Belegung der DMX-Anschlü sse Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen. Kontakt Funktion Masse Signal- Signal+ DMX-Steuerung DMX-Anschluss herstellen – Schließ en Sie die Maschine an einen DMX-Controller oder an ein Gerät in der DMX-Kette an.
- Seite 28 Kanal 2 DMX-Wert Funktion 0 – 4 Geschwindigkeit 20 % Lüftergeschwindigkeit 5 – 255 Geschwindigkeit 21 – 100 % Dunstnebelflü ssigkeit Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Die...
-
Seite 29: Wartung
Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen Nebelflüssigkeiten können Beschädigungen am Gerät zur Folge haben. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen. Wartung Achten Sie darauf, dass die Maschine nicht verunreinigt wird. ․... - Seite 30 730W Aufwärmzeit 4,5 Minuten (ca.) Fluidverbrauch 3 ml/min Tankinhalt 1,3l (0,34gal) Kompatible Nebelflüssigkeit Antari FLG Heavy Fog Nebelflüssigkeit Betriebszeit 7 Std. bei max. Ausstoß Umgebungstemperaturbereich 0 °C - 40 °C (32 °F-104 °F) Leistung 3000 ft /min (85 m /min)
- Seite 31 Anschluss IEC (Stromversorgung) XLR 3-pol (DMX) Zubehör Z-3 Kabelfernbedienung FX-4 Flightcase Maß e L320 B153 H391 mm (L12,60 B6,02 H15,39 inch) Gewicht 8,5 kg (18,74 lbs)
- Seite 32 繁體中文使用手冊 使用說明及安全須知 在使用機器以前，請仔細閱讀以下的說明，此份說明包含了如何在安全的情況下安裝並使 用機器，並說明機器上所有標示的標籤所代表的意義。 如果您有任何的使用上的問題，請聯繫當地的Antari經銷商尋求清楚的說明與協助。 保持機器的乾燥。 並請配合接地型插座，以避免觸電的危險。 使用機器前，請確定使用場所AC電源規格，與機器電壓規格是否相符。 拔開機器和AC電源插座時，請確認機器已關機不在使用的狀態下。 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油) 翻倒 或溢出，請勿聯結機器與AC電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件， 請立即拔除插頭，並連繫當地的Antari經銷商。 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器, 未經授權的技術人員，可能導致機器故障或永久損壞。 機器限成人操作使用，請勿在無人值守時讓機器運作。 10. 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。 11. 請勿添加任何易燃物品進入機器。 12. 操作機器時請確認周邊沒有任何易燃的材料。 13. 為確保機器的使用壽命，請使用Antari FLG水性濃煙霧油，添加其它的液體可能會導致電 熱管堵塞和機器的故障。 如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的ANTARI經銷商。 運送機器以前，請確認機器的油箱已完全清空。 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險。請存放煙霧油在室內安全的地 方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。...
- Seite 33 包裝內容 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都齊全收到， 並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連繫經銷商，並以原 包裝退回檢查。 內容包括： 1 部 Z-350 薄煙機 1 條電源線 1 本使用手冊 機器尺寸...
- Seite 34 機器外觀概述 出煙口 風扇 油箱蓋 煙油存量顯示視窗 線控插槽 DMX 指撥開關 XLR 3 Pin DMX 連接座 輸出量大小旋鈕 主電源開關 風扇速度旋鈕 secteur 電源供應插槽...
- Seite 35 設定安裝 步驟1：將機器平放於平坦的表面，機器周圍至少應保留50公分空間。 步驟2：將FLG水性濃煙霧油注入機器所附的油桶。 步驟3：將機器連接電源。連結之前，確認機器背後技術標籤上所標示要求功率，與電源相符。 請務必將機器連接到有保護的電路並確保有正確的接地，以避免觸電危險。 步驟4：啟動機器電源，使機器開始加溫。溫機到工作溫度大約需時4分鐘。一旦機器達到工作 溫度，狀態指示LED燈將顯示“綠色常亮”。表示機器已經準備好並進行操作。 步驟5：欲開始輸出煙霧，簡單地將機器背面的煙霧輸出量旋鈕按順時針方向開始調整煙霧輸 出大小。 步驟6：需關閉本機時，將電源開關置於OFF位置即可關閉。 操作 控制面板操作 使用機器背後的兩個旋鈕進行操作控制。 旋鈕 功能 煙霧 輸出煙霧調整，調節煙霧量從 0～100％ 風扇 速度調節從 20％～100％...
- Seite 36 Z-3 控制器操作（選配） 使用控制器操作機器時，請將Z-3控制器連結位於機器的背面的麥克風插座。使用開/關來啟動 煙霧機的輸出功能，使用旋鈕調節輸出量從0〜100％。 DMX 連接 PIN 的接點說明 本機可提供 3 Pin 或 5 Pin XLR 的 DMX 連接選擇。下方為 Pin 的接點說明： 功能 接地 數據- 數據+ DMX 操作 建立DMX連結-將機器連接到DMX控制器或DMX鏈中的機器之一。本機採用的DMX連接座是 XLR 3Ｐin 連接座，該連接器位於機器的背面右側。...
- Seite 37 DMX 通道功能 通道 1 DMX 值數範圍 功能 0 – 4 煙霧輸出關閉 煙霧輸出量 5 – 255 煙霧輸出 1 – 100% 通道 2 DMX 值數範圍 功能 0 – 4 風量輸出 20% 風扇輸出速率 5 – 255 風量輸出 21 – 100% 煙油的使用 Z-350薄霧機，僅能使用ANTARI FLG水性濃煙油。機器使用FLG濃煙霧油進行測試與校正，...
- Seite 38 使用煙霧油將產生最佳的煙霧效果。使用其它的煙霧油，將導致機器故障並保固失效。 維護保養 請保持機器清潔，不要讓機器髒汙。 可以使用空氣壓縮機，吸塵器或軟刷除去機器上的灰塵。 機殼可使用濕布擦拭。 存放或收起機器前，請確認機器完全冷卻，以避免幫浦或加電熱管產生冷凝。 建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。 機器上過多的灰塵，液體殘餘累積的髒污會降低機器工作性能，並導致散熱不良。 更換保險絲前關閉電源。並限使用相同類型和等級的保險絲。 第1步：關閉電源 第2步：用平頭螺絲刀鬆開保險絲座 第3步：更換相同類型和等級的保險絲如下所示 保險絲規格: 100V = T6.3A 250V 110 – 120V = T7A 250V 220 – 240V = T4A 250V 第4步：將保險絲座裝回...
- Seite 39 - 加熱時間 (約) 4.5 分鐘 - 耗油量 3 毫升/分鐘 - 油桶容量 1.3 公升 (0.34 加侖) - 適用煙霧水 Antari FLG 濃煙霧水(淡綠色) - 運作時間 (最大輸出量下) 7 小時 - 適用環溫 0 °C - 40 °C (32 °F-104 °F) - 輸出量 3000 ft /min (85 m /min) - 控制方式...
- Seite 40 C08Z35004...
