PT

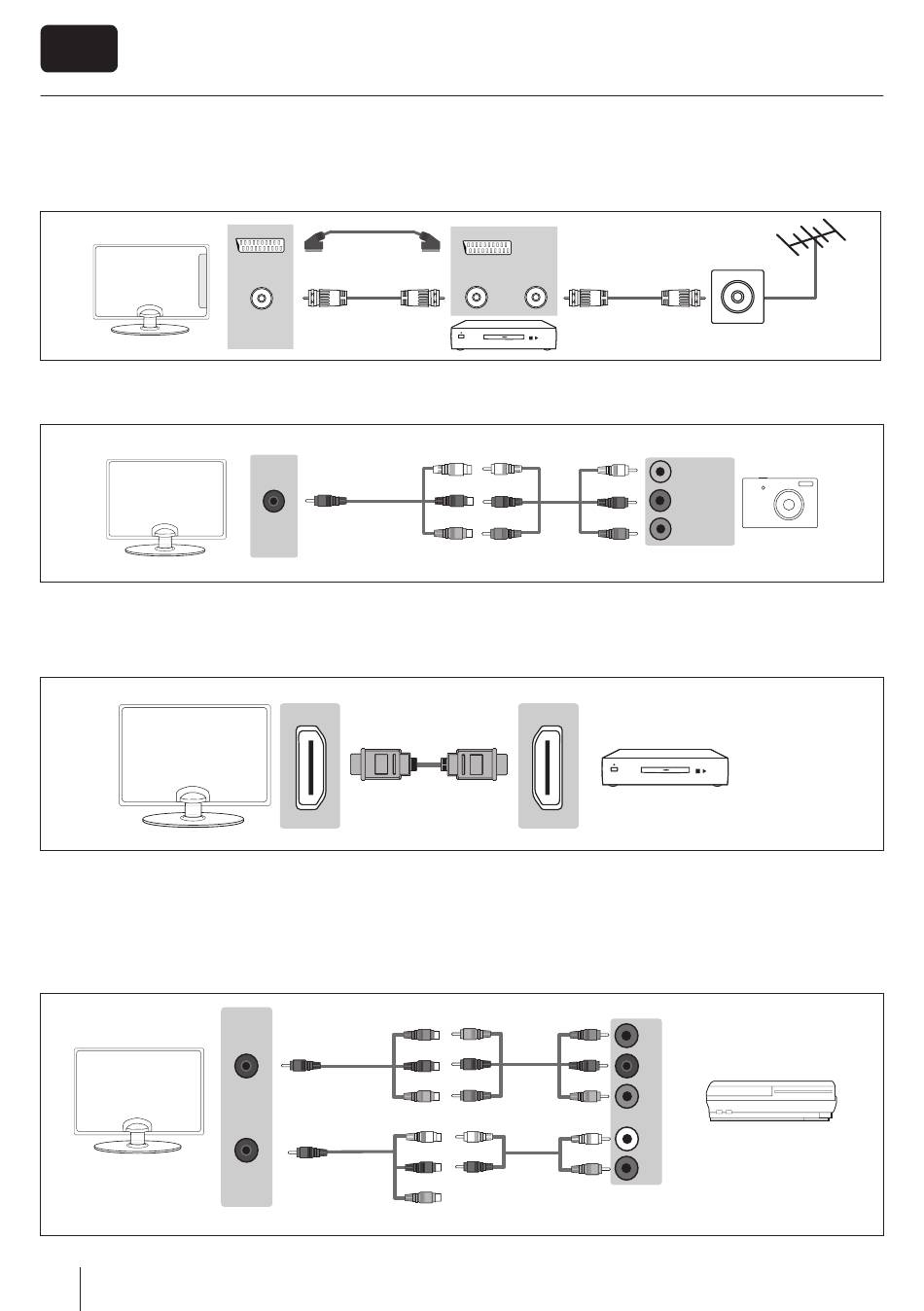

Ligações
Conexão de Gravador/Leitor de DVD, de Gravador de Vídeo ou de uma Caixa de Cabo/Satélite
A Entrada/Raiz de TV deve estar confi gurada para SCART.
Conexão de Câmara de Vídeo, de Máquina Fotográfi ca ou de Consola de Jogos
A fonte deve estar confi gurada para Vídeo.
Conexão de um Dispositivo de Alta Defi nição (HD)
mitir vídeo e áudio e permite-lhe desfrutar de vídeo e áudio de qualidade digital com perda mínima de qualidade. A Entrada/Raiz
de TV deve estar confi gurada para HDMI.
Opção 2 - através de cabo componente ou cabo mini-YPbPr
Se tiver um cabo que tem conectores VERMELHO, VERDE, AZUL, VERMELHO E BRANCO, deve usar o adaptador "YPbPr para Mini
YPbPr" para conectar os aparelhos via video componente (ver imagem) e cabo de áudio (para som). Se o dispositivo não estiver
equipado com a entrada padrão YPbPr, use o conector mini-YPbPr. A fonte de sinal deve ser parametrizada em "componente"
118
SCART
IN
RF IN
AV IN
Mini
YPbPr
Mini
AV IN
SCART
OUT
RF OUT RF IN
Opção 1 – via cabo HDMI para HDMI, Um cabo de HDMI pode trans-
L (white)
R (red)
AV (Yellow)
Y
PB
PR
L
R
