My Living Style 2.0 Montageanleitung Seite 9

Inhalt

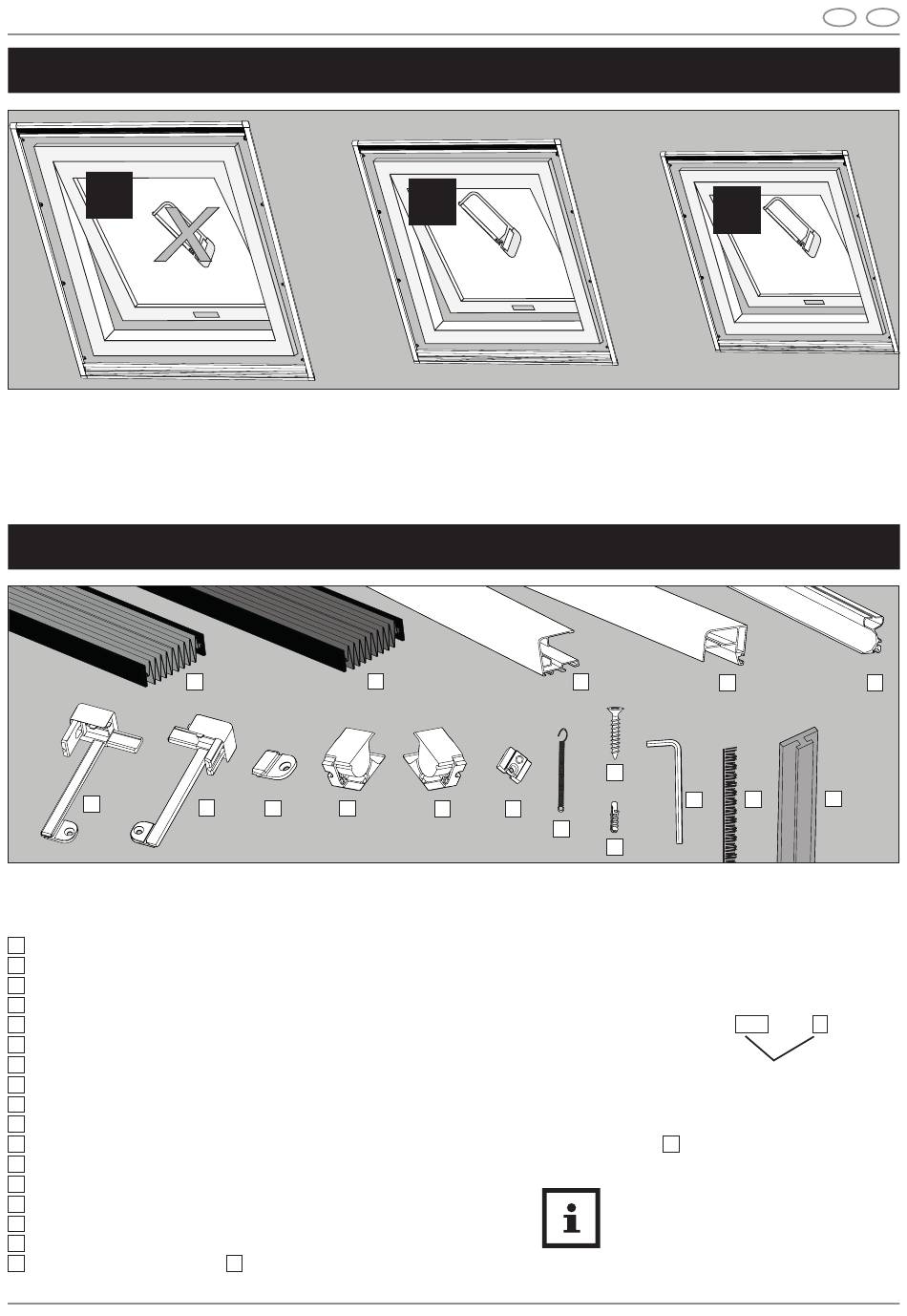

Montagevarianten
A
ohne Zuschnitt
Nicht an Fensterbreite angepasst
Max. Breite Laibungsmaß
inkl. Rahmen: B 100 cm
Max. Höhe Laibungsmaß
inkl. Rahmen: 154 cm.
Inhalt
F
Bezeichnung (Innenansicht)
A Insektenschutz-Plissee
B Sonnenschutz-Plissee
C Führungsprofile
D Plisseekassetten
E Griffleisten
F Eckverbinder oben links / unten rechts
G Eckverbinder oben rechts / unten links
H Wandbefestigungen
I Abdeckkappen Griffleisten links
J Abdeckkappen Griffleisten rechts
K Spanngleiter inkl. Innensechskantschraube
L Spannfedern
M Senkkopfschrauben 4 x 38
N Dübel 6 x 30
O Innensechskantschlüssel
P Bürstendichtung 5 x 5,5
Q Dichtbänder (vormontiert in E )
P00833
A
G
H I
Anzahl
1
1
2
2
2
2
2
4
2
2
4
4
8
8
1
1
2
B
Laibungsmaß
100 cm - 60 cm
An Fensterbreite angepasst
Min. Breite Laibungsmaß
inkl. Rahmen: B 60 cm.
Max. Höhe Laibungsmaß
inkl. Rahmen: 154 cm.
B
J
K
Teile-Nr. Legende:
Für Fehlteile immer die hervorgehobene Teile-Num-
00832-1021 mer oder den Teilebuchstaben bereithalten.
00834-1021
Beispiel:
00832-0002
00832-0001
00832-0003 Wandbefestigung
00832-0010
00832-0009
00832-0006
oder
00832-0014
00832-0013
Wandbefestigung H
00832-1005
00832-0019
N-0215
S-0039
W-0005
S-0002
00175-0022
Service- und Kontaktdaten finden Sie auf Seite 13
dieser Montageanleitung.
10117-A0962AT
C
An Fensterbreite angepasst
Min. Breite Laibungsmaß
inkl. Rahmen: < 60 cm.
Max. Höhe Laibungsmaß
inkl. Rahmen: 154 cm.
C D
M
O
L
N
00 832 - 000 6
Referenznummer
AT CH
Laibungsmaß
< 60 cm
E
P Q
9
