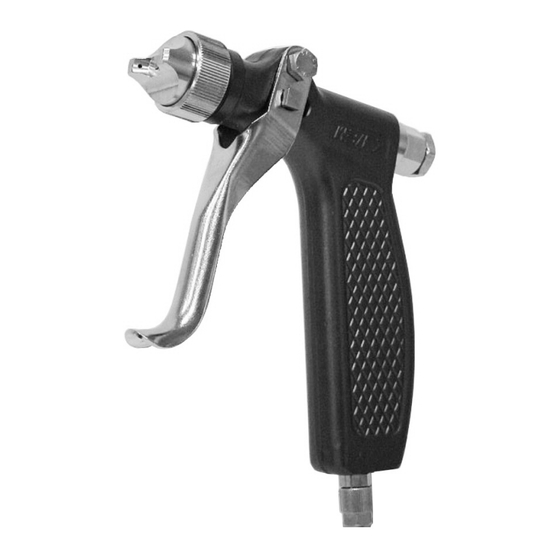

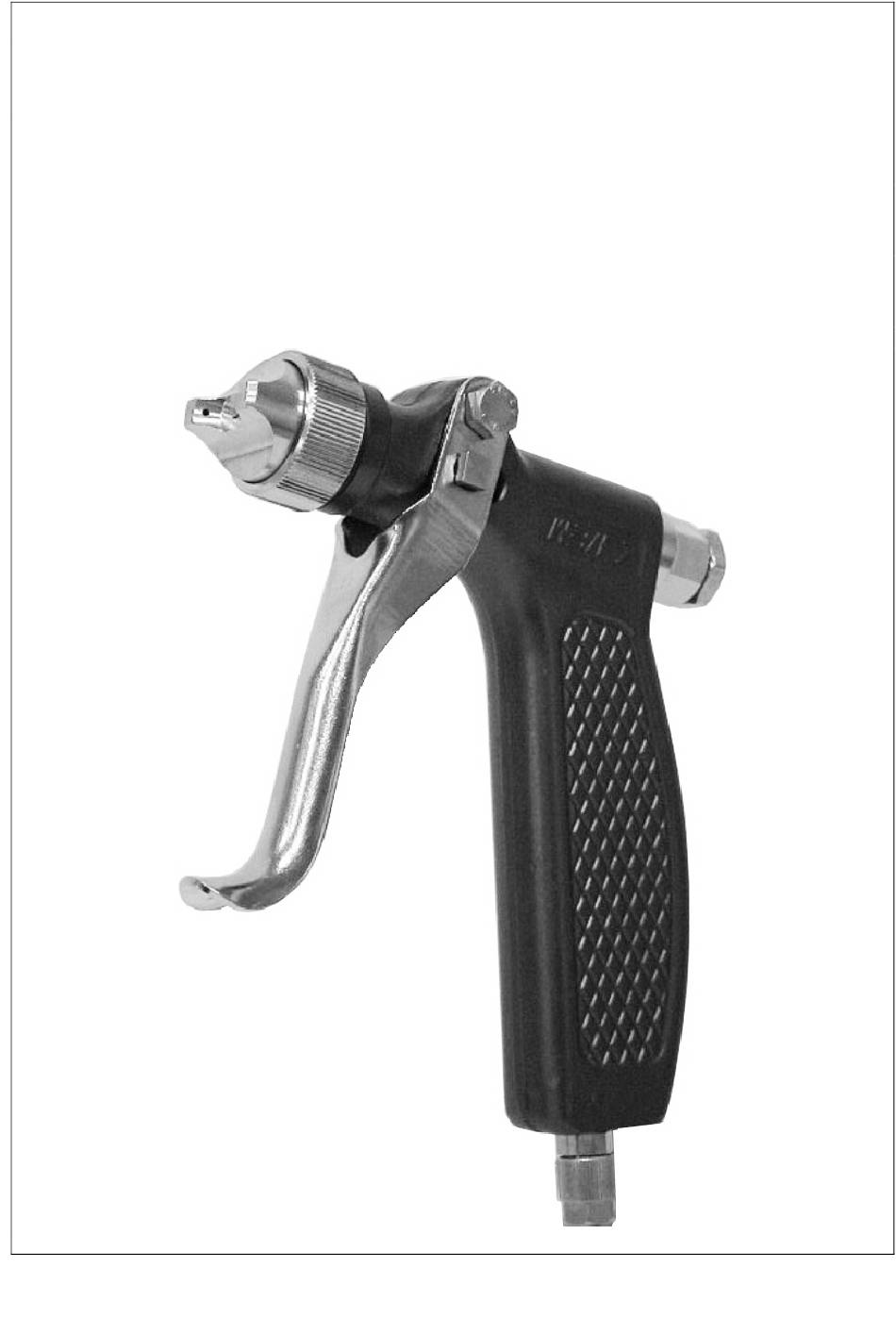

- Seite 1 Bedienungsanleitung für FINE-SPRAY-Spritzpistole W 3/FZ-Duo Lesen Sie diese Bedienungsanleitung bitte vor Inbetriebnahme der Spritzpistole sorgfältig durch und bewahren Sie sie für die zukünftige Verwendung auf.
- Seite 2 1 Einführung Die FINE-SPRAY Spritzpistole W 3 FZ-DUO ist geeignet für den Feinstauftrag dünnflüssiger Medien z.B. Farben oder Trennmitteln in Kunststofformen. Je nach verwendeter Luftkappe kann ein Rund- oder ein Flachstrahl erzeugt werden. Je nach Viskosität des aufzutragenden Mediums kann das Auftragsbild über die Düsengröße, den Sprühluftdruck sowie über den Sprühgutförderdruck individuell eingestellt werden.
-
Seite 3: Funktionsbeschreibung
3 Funktionsbeschreibung Vor Auslieferung wurde die FINE-SPRAY Spritzpistole W 3 FZ-DUO auf deren Funktionsfähigkeit überprüft. Das Sprühbild ist auf Mittelwert eingestellt (Sprühmedium Wasser). Die Pistole ist einsatzbereit. Falls die Spritzgutmenge jedoch individuellen Anforderungen entsprechen soll, geschieht dieses durch Vor- bzw. Rückschrauben der Nadelregulierschraube 24.1 nach Lösen der Gegenmutter 23.1. - Seite 4 4. Service 4.1 Pflege WARNUNG! Gefahr durch brennbare und gesundheitsschädliche Lösungsmittel. Die Sicherheitshinweise auf den Lösungsmittelbehältern bzw. des Sicherheitsdatenblattes müssen beachtet werden. WARNUNG! Ein Öffnen der Spritzpistole darf nur im drucklosen, d.h. nicht betriebsbereitem Zustand erfolgen. Gefahr des Herausschleuderns von Bauelementen der Spritzistole. Vor Servicearbeiten muß...
- Seite 5 5. Fehlerquellen • Es bilden sich Tropfen am Abzughebel: Die Teflondichtung 10.1 ist entweder lose oder nach längerem Gebrauch nicht mehr dichtend. Die Dichtung muß leicht nachgestellt werden. Zu diesem Zweck ist die Nadel/ Ventil-Einheit herauszuziehen (siehe Düsensatzwechsel). • Es bilden sich Tropfen an der Düse: Durch Verungreinigungen in der Düse schließt die Nadel nicht mehr richtig.
-
Seite 7: Technische Daten
Sonderausführungen auf Anfrage. Technische Änderungen vorbehalten. Stand: Juli 2000 8. Herstellererklärung Die FINE-SPRAY-Spritzpistole W 3/FZ-Duo wurde durch das Unternehmen ALFRED SCHÜTZE Apparatebau GmbH, Hannoversche Straße 69-71, 28309 Bremen entsprechend der harmonisierten DIN EN 292 konstruiert und gefertigt. Sie kann in Verbindung mit EG-konformen Komponenten verwendet werden, ohne daß... - Seite 8 6.1 Artikelnummern für Düsennadeln, Düsen und Luftkappen *Düsennadeln *Düsen Zg.-Nr. Artikel-Nr. Bezeichnung Zg.-Nr. Artikel-Nr. Bezeichnung 1.1.1 110073 Düsennadel 0,2/0,3mm 2.1.1 210063 Düse 0,3 1.1.1 110074 Düsennadel 0,5mm 2.1.1 210064 Düse 0,5 1.1.1 110075 Düsennadel 0,8mm 2.1.1 210065 Düse 0,8 1.1.1 110076 Düsennadel 1,0mm 2.1.1...
