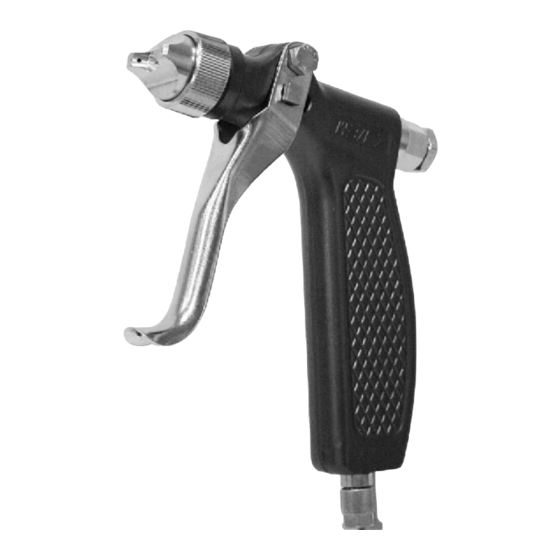

SCHÜTZE FINE-SPRAY W3/FZ-Duo Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FINE-SPRAY W3/FZ-Duo:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen

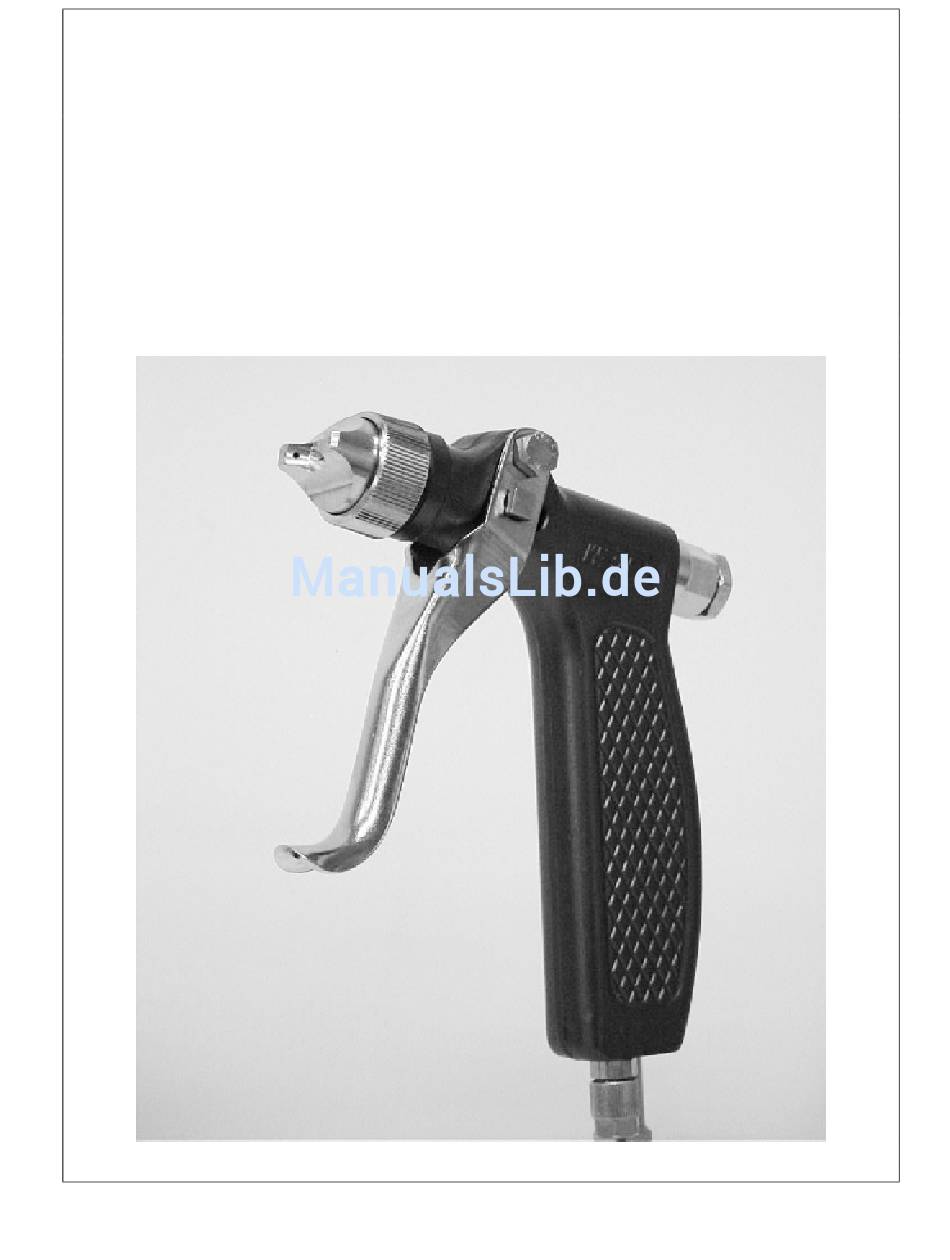

Bedienungsanleitung
für
FINE-SPRAY-Spritzpistole
W 3/FZ-Duo
Lesen Sie diese Bedienungsanleitung bitte vor Inbetriebnahme der Spritzpistole sorgfältig durch und bewahren Sie
sie für die zukünftige Verwendung auf.

Werbung

loading

Verwandte Anleitungen für SCHÜTZE FINE-SPRAY W3/FZ-Duo

Inhaltszusammenfassung für SCHÜTZE FINE-SPRAY W3/FZ-Duo

  • Seite 1 Bedienungsanleitung für FINE-SPRAY-Spritzpistole W 3/FZ-Duo Lesen Sie diese Bedienungsanleitung bitte vor Inbetriebnahme der Spritzpistole sorgfältig durch und bewahren Sie sie für die zukünftige Verwendung auf.
  • Seite 2 1 Einführung Die FINE-SPRAY Spritzpistole W 3 FZ-DUO ist geeignet für den Feinstauftrag dünnflüssiger Medien z.B. Farben oder Trennmitteln in Kunststofformen. Je nach verwendeter Luftkappe kann ein Rund- oder ein Flachstrahl erzeugt werden. Je nach Viskosität des aufzutragenden Mediums kann das Auftragsbild über die Düsengröße, den Sprühluftdruck sowie über den Sprühgutförderdruck individuell eingestellt werden.

  • Seite 3: Funktionsbeschreibung

    3 Funktionsbeschreibung Vor Auslieferung wurde die FINE-SPRAY Spritzpistole W 3 FZ-DUO auf deren Funktionsfähigkeit überprüft. Das Sprühbild ist auf Mittelwert eingestellt (Sprühmedium Wasser). Die Pistole ist einsatzbereit. Falls die Spritzgutmenge jedoch individuellen Anforderungen entsprechen soll, geschieht dieses durch Vor- bzw. Rückschrauben der Nadelregulierschraube 24.1 nach Lösen der Gegenmutter 23.1.
  • Seite 4 4. Service 4.1 Pflege WARNUNG! Gefahr durch brennbare und gesundheitsschädliche Lösungsmittel. Die Sicherheitshinweise auf den Lösungsmittelbehältern bzw. des Sicherheitsdatenblattes müssen beachtet werden. WARNUNG! Ein Öffnen der Spritzpistole darf nur im drucklosen, d.h. nicht betriebsbereitem Zustand erfolgen. Gefahr des Herausschleuderns von Bauelementen der Spritzistole. Vor Servicearbeiten muß...
  • Seite 5 5. Fehlerquellen • Es bilden sich Tropfen am Abzughebel: Die Teflondichtung 10.1 ist entweder lose oder nach längerem Gebrauch nicht mehr dichtend. Die Dichtung muß leicht nachgestellt werden. Zu diesem Zweck ist die Nadel/ Ventil-Einheit herauszuziehen (siehe Düsensatzwechsel). • Es bilden sich Tropfen an der Düse: Durch Verungreinigungen in der Düse schließt die Nadel nicht mehr richtig.

  • Seite 7: Technische Daten

    6. Ersatzteilliste Zg.-Nr. Artikel-Nr. Menge Bezeichnung 1.1.1 Düsennadel, Drm. 2 x 71mm, komplett 2.1.1 Düse, NIRO-Stahl, Drm. 12 x 16mm, SW6 3.1.1 Luftkappe, Flachstrahl, Drm. 20 x 14,5mm 3.1.2 Luftkappe, Rundstrahl, Drm. 20 x 11mm 4.1.1 410028 Überwurfring, Drm. 23 x 10mm 4.1.2 410014 Überwurfschutzring, Drm.
  • Seite 8 6.1 Artikelnummern für Düsennadeln, Düsen und Luftkappen *Düsennadeln *Düsen Zg.-Nr. Artikel-Nr. Bezeichnung Zg.-Nr. Artikel-Nr. Bezeichnung 1.1.1 110073 Düsennadel 0,2/0,3mm 2.1.1 210063 Düse 0,3 1.1.1 110074 Düsennadel 0,5mm 2.1.1 210064 Düse 0,5 1.1.1 110075 Düsennadel 0,8mm 2.1.1 210065 Düse 0,8 1.1.1 110076 Düsennadel 1,0mm 2.1.1...
