Installations- und
Wartungshandbuch
INVERTERBETRIEBE
NES MULTI-SPLIT-
KLIMAGERÄT
(WÄRMEPUMPE)

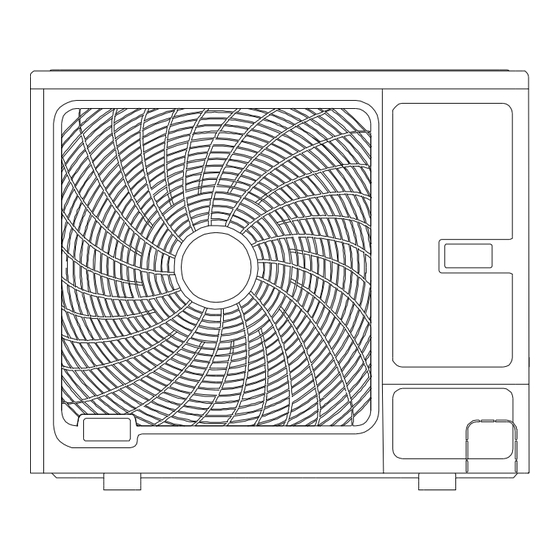

Außengerät
Modell
AVW-43UESB
WICHTIG:
BITTE LESEN, VERSTEHEN UND
BEFOLGEN SIE DIESES
HANDBUCH, BEVOR SIE DIE
WÄRMEPUMPE-KLIMAANLAGEN
P00778Q
VERWENDEN – HALTEN SIE
DIESES HANDBUCH ZUR
URSPRÜNGLICHE
ZUKÜNFTIGEN VERWENDUNG
STETS BEREIT.
BEDIENUNGSANLEITUNG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hisense AVW-43UESB
Inhaltszusammenfassung für Hisense AVW-43UESB
- Seite 1 Installations- und Wartungshandbuch INVERTERBETRIEBE NES MULTI-SPLIT- KLIMAGERÄT (WÄRMEPUMPE) Außengerät Modell AVW-43UESB WICHTIG: BITTE LESEN, VERSTEHEN UND BEFOLGEN SIE DIESES HANDBUCH, BEVOR SIE DIE WÄRMEPUMPE-KLIMAANLAGEN P00778Q VERWENDEN – HALTEN SIE DIESES HANDBUCH ZUR URSPRÜNGLICHE ZUKÜNFTIGEN VERWENDUNG STETS BEREIT. BEDIENUNGSANLEITUNG...
-
Seite 3: Konformitätserklärung (Herstellererklärung)
Normen oder anderen normativen Dokumenten entsprechen, sofern diese gemäß unseren Anweisungen verwendet werden: nach den Bestimmungen von: in den Richtlinien der geänderten Fassung wie von Qingdao Hisense Hitachi Air-conditioning Systems Co., Ltd. Ltd. dargelegt und positiv beurteilt von NB0035 wie folgt: Konformitätsbewertungsverfahren: Modul A1 Kategorie: II Kältemittel: R410A... -
Seite 4: Wichtige Hinweise
WICHTIGE HINWEISE Hisense verfolgt eine Politik der kontinuierlichen Verbesserung des Designs und der Leistungsfähigkeit von Produkten. Das Recht ist daher vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. Hisense kann nicht alle potenziell gefährlichen Umstände voraussehen. Diese Wärmepumpe-Klimaanlage ist nur für die Standard-Klimaanlage ausgelegt. Verwenden Sie diese Wärmepumpe-Klimaanlage nicht für andere Zwecke, wie zum Beispiel Trocknen von Kleidung, Kühlen von... -
Seite 5: Sicherheitsübersicht
Sicherheitsübersicht GEFAHR Verwenden Sie das Kältemittel R410A im Kältemittelkreislauf. Bei der Durchführung eines Lecktests oder einer luftdichten Prüfung laden Sie keinen Sauerstoff, kein Acetylen oder andere brennbare bzw. giftige Gase. Diese Arten von Gasen sind extrem gefährlich und können eine Explosion verursachen. Es empfiehlt sich, für Prüfungen/Tests Druckluft, Stickstoff oder Kältemittel zu verwenden. - Seite 6 SICHERHEITSÜBERSICHT VORSICHT Installieren Sie das Innengerät, das Außengerät, den Fernbedienungsschalter und das Kabel nicht innerhalb von ca. 3 Metern Abstand von starken elektromagnetischen Strahlungsquellen wie medizinischen Geräten. Nach längerem Stillstand versorgen Sie das System mit Strom für ca. 12 Stunden vor der Inbetriebnahme, um die Ölheizung anzuregen.
-
Seite 7: Überprüfen Bei Eingang Des Produktes
Daher wird eine Verwendung dieses Gerätes, die nicht in dieser Anleitung beschrieben ist, nicht empfohlen. Gegebenenfalls wenden Sie sich bitte an den zuständigen Ansprechpartner. Die Haftung von Hisense erfasst nicht die von Kunden verursachten Schäden durch vorgenommene Änderungen oder zweckfremden Gebrauch dieser ohne vorherige Zustimmung solcher von HISENSE in schriftlicher Form. -
Seite 8: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Sicherheitsübersicht ........................1 2. Struktur ............................1 Außengerät und Kältemittelkreislauf ................1 Notwendige Werkzeuge und Instrumentenliste für die Installation .........3 3. Transport und Handhabung ........................4 Transport ........................4 Handhabung des Außengeräts ..................4 4. Installation des Außengeräts ....................5 Mitgelieferte Zubehöre....................5 Erstprüfung ........................5 Serviceraum........................6 Installationsarbeiten .......................7 5. -
Seite 9: Sicherheitsübersicht
Sicherheitsübersicht WARNUNG VORSICHT Führen Sie keine Installationsarbeiten, Installieren Sie das Innengerät, das Kältemittelleitungen, Abflussleitungen und elektrische Außengerät, den Fernbedienungsschalter und Verdrahtungsanschlüsse ohne Bezugnahme auf die das Kabel nicht innerhalb von ca. 3 Metern Installationsanleitung durch. Überprüfen Sie, ob das Abstand von starken elektromagnetischen Erdungskabel fest angeschlossen ist. - Seite 10 Kältemittelkreislauf Außengerät Teilename Kennzeichen Kompressor Wärmetauscher Elektrisches Expansionsventil Akkumulator Sieb Sieb Verteiler Flüssigkeitsleitung Kontrollverbindung Kältemittelrohrverbindung Kapillarrohr Bypass-Magnetventil Druckschalter zum Schutz Hochdrucksensor Niederdrucksensor Absperrventil für Flüssigkeitsleitung Absperrventil für Flüssigkeitsleitung Sieb Ölrücklaufmagnetventil Gasleitung Ölrücklauf-Kapillarrohr Kältemittelrohrverbindung Ölabscheider Rückschlagventil Umkehrventil Kältemittelströmungsrichtung (Kühlbetrieb) Kältemittelströmungsrichtung (Heizbetrieb) Feldkältemittelrohrleitung Bördelanschluss...
-
Seite 11: Notwendige Werkzeuge Und Instrumentenliste Für Die Installation
2.2 Notwendige Werkzeuge und Instrumentenliste für die Installation Werkzeug Werkzeug Werkzeug Werkzeug Handsäge Schraubenschlüssel Kupferrohrbiegemaschine Leveler Klemme für lötfreie Schraubendreher Manuelle Wasserpumpe Ladezylinder Anschlüsse Hebezeug Vakuumpumpe Rohrschneider Manometer-Krümmer ((für Innengerät Hartlötkit Schneider für Drähte Amperemeter Kältemittelschlauch (Gas) Sechskantschlüssel Spannungsmesser Megohmmeter Gaslecksucher Verwenden Sie Werkzeuge und Messgeräte nur für das neu einzuführende Kältemittel, das direkt mit dem vorhandenen Kältemittel in Berührung kommt. -
Seite 12: Transport Und Handhabung
Handhabung des Außengeräts Transport und Handhabung Transport WARNUNG Transportieren Sie das Produkt so nah Legen Sie kein Fremdmaterial in das wie möglich an den Aufstellungsort, bevor Außengerät und überprüfen Sie vor der Sie es auspacken. Installation und dem Testlauf, dass keine VORSICHT Fremdkörper im Außengerät vorhanden sind. -
Seite 13: Installation Im Freien
4. Installation im Freien 4.1 Mitgelieferte Zubehöre Stellen Sie sicher, dass die folgenden Richtung des starken Luftstroms Zubehöre mit dem Außengerät geliefert werden. Tabelle 4.1 Mitgelieferte Zubehöre Zubehör Menge Unterlegscheibe Richtung des Luftauslasses Bei der Installation in offenen Räumen, in denen sich HINWEIS keine Gebäude oder umgebende Strukturen befinden, Wenn eines dieser Zubehörteile nicht mit dem Gerät... -
Seite 14: Serviceraum
Serviceraum Installieren Sie das Außengerät mit ausreichend Platz für den Betrieb und die Wartung, wie in der folgenden Abbildung gezeigt. (1) Die obere Seite ist offen (Einheit: mm) Die obere Seite ist offen Einzelinstallation Halten Sie einen Abstand von 100 mm zwischen Wartungsabdeckung und Wand ein. -
Seite 15: Installationsarbeiten
Installationsarbeiten （4） Befestigen Sie das Außengerät fest, so dass ein Absinken, Lärm und Stürze durch (1) Sichern Sie das Außengerät mit den Ankerbolzen. starken Wind oder Bodenerschütterungen vermieden werden. (Einheit:mm) Luftstromrichtung Basis der Außeneinheit Mutter Befestigungsplatte Befestigung an beiden (bauseitig geliefert) Seiten am Gerät kann Spezielle möglich sein. - Seite 16 Falsch Basisbreite des Außengeräts 75 mm Das Außengerät ist instabil. Rahmen Rahmenbreite 60 mm (bauseitig geliefert) Richtig Basisbreite des Außengeräts 75 mm Das Außengerät ist stabil. Metallplatte Rahmen Metallplatte 100 mm oder mehr Empfohlene Metallplattengröße (bauseitig geliefert) Material: warmgewalzte Flussstahlplatte (SPHC) Blechdicke: 4.5T (Einheit: mm) Loch...
-
Seite 17: Kältemittelleitungsarbeit
5. Kältemittelleitungsarbeit Dimension der Aufweitung Führen Sie die Aufweitungsarbeit wie GEFAHR unten gezeigt durch. Verwenden Sie das Kältemittel R410A im (Einheit: mm) Kältemittelkreislauf. Bei der Durchführung Durchmesser eines Lecktests oder einer luftdichten Prüfung laden Sie kein Sauerstoff, Acetylen bzw. keine anderen brennbare und giftigen Gase in den Kältemittelkreislauf ein. -
Seite 18: Kältemittelleitungsarbeit
Kältemittelleitungsarbeit Stellen Sie sicher, dass die Anweisungen für Kältemittelleitungen den Tabellen entsprechen. Tabelle 5.1 Begrenzung des Außengeräts Außendurchmesser und Maximale Länge Multi-Kit Rohrleitungsgröße (mm) Rohrleitungslänge Modell Modell Flüssigkeit Tatsächliche Länge ≤ 60 m Abzweigrohr (2) Rohrleitungssystem Rohrleitungsgröße Gas/Flüssigkeit Innengerät-Kapazität (KBtu/h) Anwendbarer Punkt Bereich... -
Seite 19: Rohrleitungsanschluss
Die Rohre können wie in Abb. 5.1 gezeigt Rohrleitungsanschluss aus 4 Richtungen verbunden werden. Machen Sie ein durchschlagenes Loch in die Die Rohre können aus 4 Richtungen verbunden werden. vordere Rohrabdeckung oder in die untere Basis,, um durch das Loch zu gelangen. Nachdem Sie die Rohrabdeckung vom Gerät entfernt haben, brechen Sie die Löcher entlang der Führungslinie mit einem... -
Seite 20: Luftdichtigkeitsprüfung
(c) Rohrleitungen an der Rückseite Absperrventil Nach dem Entfernen der hinteren Der Betrieb des Absperrventils sollte wie Rohrleitungsabdeckung stanzen Sie die folgt durchgeführt werden. "C"-Löcher entlang der Führungslinie aus. Hintere Abdeckung Verwenden Sie keine zwei Schlüssel an dieser Position. Bei Verwendung, tritt eine Leckage auf. -
Seite 21: Vakuum Pumpen
Prüfen Sie auf Gasaustritt durch Schließen Sie den Manometer-Krümmer über Gaslecksuchgerät oder Schaummittel. Verwenden Füllschläuche mit einem Stickstoffzylinder an Sie das Schaummittel, das das Ammoniak (NH3) die Kontrollverbindungen der Flüssigkeitsleitung nicht durch chemische Reaktion erzeugt. Das und der Gasleitungsabsperrventile an. empfohlene Schaummittel ist wie nachstehend Führen Sie die Luftdichtigkeitsprüfung durch. - Seite 22 A. Bestimmen Sie eine zusätzliche Kältemittelmenge gemäß dem folgenden Verfahren und laden Sie diese in das System ein. B. Notieren Sie die zusätzliche Kältemittelmenge, um Servicearbeiten danach zu erleichtern. 1. Berechnungsmethode für zusätzliche Kältemittelfüllmenge (W kg) <Beispiel> <Tabelle 1> AVW-43UESB Außengerät Kältemittelfüllung des Außengeräts AVW-43UESB HINWEIS: Flüssigkeitsleitung...
-
Seite 23: Druckmessung Durch Kontrollverbindung
Druckmessung durch Kontrollverbindung Wenn der Druck gemessen wird, verwenden Sie die Kontrollverbindung des Gasabsperrventils ((A) in der folgenden Abbildung) und verwenden Sie die Kontrollverbindung der Flüssigkeitsleitungen ((B) in der folgenden Abbildung). Schließen Sie zu diesem Zeitpunkt das Druckmessgerät gemäß der folgenden Tabelle an, da sich die Hochdruckseite und die Niederdruckseite je nach Betriebsmodus ändern. -
Seite 24: Kältemittel Sammeln
Kältemittel sammeln Elektrische Leitungen Wenn das Kältemittel aufgrund von Umzug der Innen- WARNUNG und Außengeräten im Außengerät gesammelt werden soll, sammeln Sie dieses wie folgt. Schalten Sie den Hauptschalter zum (1) Montieren Sie das Manometer des Innengerät und zum Außengerät aus und Verteilrohrs am Gasabsperrventil und warten Sie mehr als 1 Minute, bevor Sie eine Flüssigkeitsabsperrventil. -
Seite 25: Elektrischer Anschluss
6.2 Elektrischer Anschluss (1) Schließen Sie die Stromversorgungskabel an die (2) Schließen Sie die Kabel zwischen den Klemmleiste im Schaltkasten des Außengeräts und des Außen- und Innengeräten an die Klemmen 1 und Innengeräts an. Und verbinden Sie das Erdungskabel 2 auf der Klemmenleiste an. mit dem elektrischen Schaltkasten des Außengeräts. - Seite 26 380-415 V 3 N~/50 HZ 220-240 V~/50 HZ Hauptschalter Fernbedienungsschalter Fernbedienungsschalter Fernbedienungsschalter Fernbedienungsschalter Hauptschalter (Option) (Option) (Option) (Option) SICHERUNG Innengerät No.2 Innengerät No.3 Innengerät No.4 Innengerät Nr.1 Außengerät Schalter Erdverdrahtung Kontrollkabel Stromkabel Abgeschirmte, verdrillte Fernbedienungsschalterkabel (bauseitig geliefert) Achten Sie bei der Verdrahtung Zweidrahtleitung 0,75 mm Abgeschirmte, verdrillte Zweidrahtleitung 0,75 mm auf die Phase der Stromquelle.
- Seite 27 (8) Für den Fall, dass ein Leitungsrohr (7) Die empfohlenen Leistungsschaltergrößen für die Feldverdrahtung nicht verwendet usw. sind in Tabelle 6.1 aufgeführt. wird, befestigen Sie die Gummibuchsen mit Klebstoff auf dem Panel. Tabelle 6.1 Elektrische Daten und empfohlene Verdrahtung, Leistungsschaltergröße/1 Außengerät Maximaler Stromkabelgröße Modell...
-
Seite 28: Anschluss Des Außengeräts
(5) Installieren Sie den Hauptschalter und ELB für jedes System separat. Wählen Sie High-Response- Typ ELB, der innerhalb von 0,1 Sekunde reagieren kann. 6) Trennen Sie die Steuerkabel zwischen Außengerät und Innengerät mehr als ca. 5 bis 6 cm von der Stromversorgungsleitung entfernt. -
Seite 29: Testlauf
7. Testlauf Der Testlauf sollte gemäß Tabelle 7.2 auf Seite 24 durchgeführt werden. Verwenden Sie die Tabelle 7.1 auf Seite 23 zum Aufzeichnen des Testlaufs. WARNUNG Betreiben Sie das System erst, nachdem alle Kontrollpunkte gelöscht wurden. (A) Überprüfen Sie, dass der Widerstand zwischen der Klemme der elektrischen Teile und der Erdung mehr als 1 MΩ... - Seite 30 Tabelle 7.1 Testlauf und Wartungsdatensatz SERIENNUMMER HERSTELLER DES KOMPRESSORS Nr. MODELL DATUM: KUNDENNAME UND ADRESSE: Ist die Drehrichtung des Innenventilators korrekt? 2. Ist die Drehrichtung des Außenventilators korrekt? 3. Gibt es abnormale Kompressorgeräusche? Wurde das Gerät mindestens zwanzig (20) Minuten lang betrieben? Überprüfen Sie die Raumtemperatur.
- Seite 31 Tabelle 7.2 Überprüfung der Kabelverbindung durch Testlauf HINWEIS: "TEST RUN" soll mit jedem Kältemittelkreislauf (jedes Außengerät) durchgeführt werden. Schalten Sie die Stromversorgung der Geräte ein. Temperatur einstellen Verfahren für den Modus "TEST RUN" des Fernsteuerschalters Drücken Sie die Tasten "MODE" und "CHECK" für mehr als 3 Sekunden zusammen. Wenn "TEST RUN"...
- Seite 32 Tabelle 7.3 Alarmcode (AVW-43UES6) Inhalt der Anomalie Kategorie Code-Nr. Hauptursache Aktivierung des Schwimmerschalters (hoher Innengerät Aktivierung des Schutzgerätes Wasserstand in der Ablaufwanne.) Aktivierung von PSH , Rohrverstopfung, Aktivierung des Schutzgerätes Außengerät Übermäßiges Kältemittel, Inertgasmischung Anomalie zwischen Innengerät und Außengerät Falsche Verkabelung. Lose Anschlüsse, Nicht sowie Außengerät und Außengerät angeschlossenes Kabel, Auslösen der Sicherung.
-
Seite 33: Einstellung Der Sicherheits- Und Steuergeräte
Sicherheits- und Steuergeräteeinstellung Lüftermotorschutz Kompressorschutz Wenn die Temperatur des Hochdruckschalter: Dieser Schalter Thermistors erreicht ist, wird die unterbricht den Betrieb des Motorleistung verringert. Wenn die Kompressors, wenn der Auslassdruck die Einstellung überschreitet. Temperatur niedriger wird, wird diese Begrenzung abgebrochen. Modell Für Druckschalter Automatischer Reset, nicht einstellbar des Kompressors... -
Seite 34: Technische Parameter
Treibhauspotenzia Die obigen Leistungsdaten werden auf der Grundlage der Leistung dieser Außeneinheit mit einer 100%- Hinweis Konzentration von Deckenkanaltyp-Inneneinheiten erhalten. Qingdao Hisense Hitachi Air-conditioning Systems Co., Ltd. Kontaktangaben 218, Qianwangang Road, Economic and Technological Development Zone, Qingdao, P. R. China... - Seite 36 1052746 Qingdao Hisense Hitachi Air-conditioning Systems Co., Ltd. 218, Qianwangang Road, Economic and Technological Development Zone, Qingdao, P.R. China http://www.hisense-vrf.com E-mail: export@hisensehitachi.com P00778Q 2018.03...
