Inhaltszusammenfassung für SXT SCOTEX Spike

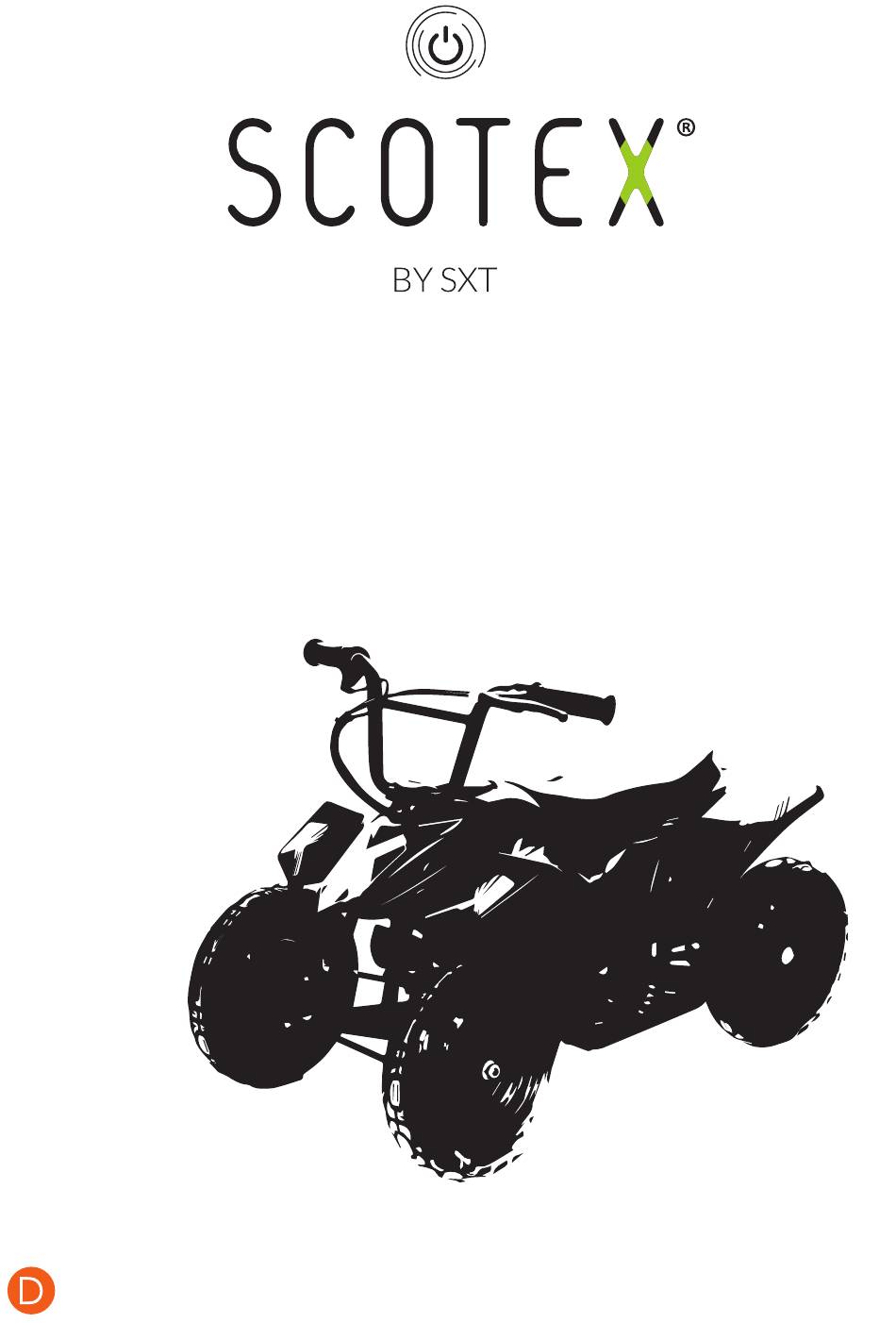

  • Seite 1 SCOTEX Spike Handbuch...

  • Seite 2: Inhaltsverzeichnis

    5.1 Wartung und Pflege 6. GEWÄHRLEISTUNG 7. BATTERIE-RECYCLING 1. ÜBER DEN SCOTEX SPIKE 1.1 VORSTELLUNG DES SCOTEX SPIKE Wir freuen uns, dass Sie sich für den SCOTEX SPIKE entschieden haben. LESEN SIE DIESE ANLEITUNG UND GARANTIEBESTIMMUNGEN VOR DEM GEBRAUCH AUFMERKSAM DURCH...

  • Seite 3: Lieferumfang

    Lieferumfang 1.2 LIEFERUMFANG Folgendes Zubehör ist im Lieferumfang enthalten: 1. SCOTEX SPIKE 2. Bedienungsanleitung 3. Ladegerät...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise 1.3 SICHERHEITSHINWEISE 1. Wir empfehlen ein Mindestalter von 5 Jahren - Fahrzeug niemals mit 2 Personen gleichzeitig verwenden. 2. Prüfen Sie das Fahrzeug stets vor Fahrtantritt. Regelmäßige Wartung und Pflege minimieren das Risiko von Schäden, Unfällen und evtl. Verletzungen. 3.

  • Seite 5: Warnhinweise

    Warnhinweise 1.4 WARNHINWEISE Die Benutzung des Quads bringt Gefahren mit sich. Unterschiedliche Ursachen können ohne Verschulden des Herstellers zum Versagen von einzelnen Komponenten führen. Wie auch andere elektrische Fahrzeuge ist das Quad zur Fortbewegung konzipiert - dies birgt automatisch die Gefahr in sich während der Fahrt die Kontrolle zu verlieren, zu stürzen oder in gefährliche Situationen zu geraten die weder durch Training, Übung oder Schulung vermieden werden könnten.

  • Seite 6: Serien Nr

    Identifizierungsnummer / Kennzeichen 1.5 IDENTIFIZIERUNGSNUMMER Notieren Sie sich die Fahrzeug-Identifizierungsnummer Ihres Quads. Bewahren Sie diese an einem sicheren Ort auf. Jedes SCOTEX SPIKE besitzt eine individuelle Nummer. Mit dieser kann Ihr Fahrzeug z.B. im Falle eines Diebstahles eindeutig identifiziert werden.
  • Seite 7 Identifizierungsnummer / Kennzeichen...

  • Seite 8: Fahrzeugteile

    Fahrzeugteile 2.1 FAHRZEUGTEILE 15 16 25 26 32 33 1. Gasgriff 15. Kette 29. Abdeckung rechts 2. Lenker 16. Getriebe 30. Controller 3. Lenkerhalterung 17. Getriebehalterung 31. Führungsrad 4. Bremsgriff 18. Getriebeabdeckung 32. Spannerhalterung 5. Griff 19. Akkuhalterung 33. Motor 6.

  • Seite 9: Reparatur Und Wartung

    Reparatur und Wartung 3.1 MONTAGE DES LENKERS 1. Richten Sie den Lenker senk- 2. Ziehen Sie die Schrauben 3. Prüfen Sie vor der Fahrt, ob recht und waagerecht auf die gleichmäßig mit einem 5 mm der Lenker fest angezogen ist, Klemmen (A &...

  • Seite 10: Kette

    Reparatur und Wartung 3.3 KETTE WECHSELN Entfernen Sie die hintere Entfernen Sie die Achsen- Lösen Sie die 3 Ketten- rechte Achsenbefestigung schraube auf der Innenseite schutzschrauben mit einem mit einem 6 mm Sechskant- des Rades mit einem 5 mm Kreuzschlitzschraubendreher schlüssel.

  • Seite 11: Bremsen

    Reparatur und Wartung 3.4 EINSTELLEN DER BREMSEN lockern. festziehen 1. Um den Bremszug einzustel- 2. Wenn das Bremsseil immer 3. Wenn das Bremsseil richtig len, drehen Sie die Nachstellmut- noch zu fest oder zu locker ist, eingestellt ist aber die Bremse ter am Bremshebel im Uhrzei- lösen Sie mit einem 10 mm Maul- reibt (Bremse berührt Rotor...

  • Seite 12: Laden Des Akkus

    Laden des Akkus 4.1 LADEN DES AKKUS Laden Sie das Quad vor dem ersten Gebrauch vollständig auf. Sobald das Ladegerät grün leuchtet, ist der Ladevorgeng abgeschlossen. Nach dem Ladevorgang entfernen Sie das Lade- gerät. VORSICHT UM BESCHÄDIGUNGEN DER BATTERIE ZU VERMEIDEN, NUR DAS LADEGERÄT, DAS DER HÄNDLER LIEFERT, BENUTZEN! Laden Sie Ihr Quad nach jedem Gebrauch auf.

  • Seite 13: Ladeanweisungen

    Laden des Akkus 4.2 LADEANWEISUNGEN 1. Verbinden Sie als erstes das Ladegerät mit einer herkömlichen Steckdose, danach erst verbinen Sie das Ladekabel mit Ihrem Fahrzeug. 2. Der Sicherheitsschutz für den Ladeanschluss sollte nachdem deas Fahrzeug geladen wurde wieder angebracht werden. 3.

  • Seite 14: Ladehinweise Lithiumakkus

    Laden des Akkus 4.3 LADEHINWEISE LITHIUMAKKUS: Lithiumakkus sollten niemals tiefentladen werden, dies beschädigt die Lithiumzellen irrepa- rabel. Alle Lithiumakkus sollten (falls möglich) stets bei mittlerer Ladung gelagert werden. Wird ein Akku über längere Zeit nicht benötigt, bitte diesen nicht vorher voll aufl aden – dies versetzt die Lithiumzellen in unnötigen „Stress“...

  • Seite 15: Ladehinweise Bleiakkus

    Laden des Akkus 4.4 LADEHINWEISE FÜR BLEI - SÄURE - AKKUS (BLEIAKKU): Bleiakkus sollten niemals tiefentladen werden, sondern stets unter möglichst hoher Span- nung betrieben werden. Durch völliges “Leerfahren” oder durch lange Lagerung ohne Aufl aden (wie z.B. über den Winter) tiefentladene Bleiakkus, lässt diese sulfatieren und beschädigt die Zellen.

  • Seite 16: Wartung Und Pflege

    Wartung und Pfl ege 5.1 REINIGUNG: Das Fahrzeug bitte niemals mit einem Wasserschlauch waschen! Um Rost zuverlässig zu vermeiden, empfi ehlt es sich, das Fahrzeug nach dem Fahren im Regen gründlich zu reinigen und zu trocknen. Die Verwendung von Rostschutzmitteln wird dringend empfohlen.
  • Seite 17 Wartung und Pfl ege Wartungsteile Wartungszweck Bremse Überprüfen Sie die Bremsfunktion, um Unfälle durch Bremsen zu vermeiden, um Funktionsstörungen zu vermeiden. Reifen Überprüfen Sie den Zustand und den Druck der Reifen, wenn die Reifen platt sind ist der Stromverbrauch höher. Reifenfelge Überprüfen Sie die Felgen, reinigen Sie die Verschmutzung, wenn er feststeckt.

  • Seite 18: Gewährleistung

    Gewährleistung 6. GEWÄHRLEISTUNG Wir bedanken uns, dass Sie sich für unsere SCOTEX Modelle entschieden haben. Bitte beachten Sie die folgenden Bestimmungen, um die Vorteile des Gerätes voll zu nutzen. Bitte beachten Sie, dass keine Gewährleistung vorliegt, wenn eine der folgenden Angaben vorliegt: 1.

  • Seite 19: Batterie-Recycling

    Recycling der Batterie 7. BATTERIE-RECYCLING Bei ordnungsgemäßer Wartung und Verwendung (gemäß den Richtlinien für das Laden und Lagern) hat die Batterie eine normale Lebensdauer von zwei bis drei Jahren. Wenn die Batte- rie nicht aufgeladen wurde oder aufgeladen werden kann, sollte sie vom Scooter entfernt und bei einer Recyclinganlage entsorgt werden.
  • Seite 21 SCOTEX Spike Manual...
  • Seite 22 7. BATTERIE-RECYCLING 1. ABOUT THE SCOTEX SPIKE 1.1 INTRODUCTION OF THE SCOTEX SPIKE We are delighted that you have chosen the SCOTEX SPIKE. We are sure you will enjoy driving our Scooter. READ THIS INSTRUCTIONS AND WARRANTIES BEFORE USE SCOOTER.

  • Seite 23: Scope Of Delivery

    Scope of delivery 1.2 SCOPE OF DELIVERY The following accessories are included: 1. SCOTEX SPIKE 3. Operating instructions 4. Charger...

  • Seite 24: Safety Instructions

    Safety Instructions 1.3 SAFETY INSTRUCTIONS 1.Wwe recommend a minimum age of 5 years - never use the vehicle with 2 persons at the same time 2. Always check the vehicle before starting a journey. Regular maintenance and care minimize the risk of damage, accidents and possible injuries. 3.

  • Seite 25: Warnings

    Warnings 1.2 WARNINGS The use of the electric scooter entails dangers. Different causes can lead to the failure of individual components through no fault of the manufacturer. Like other electric vehicles, the electric scooter is designed to move - this automatically carries the risk of losing control, falling or getting into dangerous situations while driving, which cannot be avoided by training, practice or education.

  • Seite 26: Identifi Cation Number

    1.4 IDENTIFICATION NUMBER Make a note of the vehicle identification number of your e-scooter. Keep it in a safe place. Each SCOTEX SPIKE has a unique number. With this number your vehicle can be clearly identified, e.g. in case of theft.
  • Seite 27 Explanation of the operating elements...

  • Seite 28: Vehicle Parts

    Vehicle parts 2.1 VEHICALE PARTS 15 16 25 26 32 33 1. Throttle assembly 15. Chain 29. Right side cover 2. Handlebar 16. Gear 30. Controller 3. Handlebar clamp 17. Gear drive mount 31. Guide wheel 4. Brake lever 18. Chain guard cover 32.

  • Seite 29: Repair And Maintenance

    Repair and Maintenance 3.1 ASSEMBLE THE HANDLE BAR Align the handlebar vertically Tighten the screws evenly with a 3. before riding, check that the and horizontally with the clamps 5 mm hexagon wrench (E) and 10 handlebar is tight by applying (A &...

  • Seite 30: Replacing The Chain

    Repair and Maintenance 3.3 REPLACING THE CHAIN Remove the rear right side Remove the thru axle bolt on Uncrew the 3 chain guard axle bolt hardware with a the inside of the wheel with a screws with a Philips head 6mm hex wrench.

  • Seite 31: Brakes

    Repair and Maintenance 3.4 ADJUSTING THE BRAKES To adjust the brake cable, turn If the brake cable is still too tight If the brake cable is adjusted the adjusting nut on the brake or too loose, use a 10 mm open- correctly but the brake rubs lever clockwise (loosen) or anti- end spanner to loosen the brake...

  • Seite 32: Charging

    Charging 4.1 CHARGING THE BATTERY Fully charge the scooter before using it for the fi rst time. The charging process is completed when the charger lights up green. After charging, remove the charger. CAUTION TO AVOID DAMAGE TO THE BATTERY, ONLY USE THE CHARGER SUPPLIED BY THE DEALER! Charge your scooter after each use.

  • Seite 33: Charging Instructions

    Charging 4.2 CHARGING INSTRUCTIONS 1. First connect the charger to a conventional socket, then connect the charging cable to your vehicle then connect the charging cable to your vehicle. 2. The safety protection for the charging port should be replaced after the vehicle has been charged.

  • Seite 34: Charging Information For Lithium Batteries

    Charging information for lithium batteries 4.3 CHARGING INFORMATION FOR LITHIUM BATTERIES Lithium batteries should never be deeply discharged, as this will irreparably damage the lithium cells. All lithium batteries should (if possible) always be stored with a medium charge. If a battery is not used for a longer period of time, please do not fully charge it beforehand - this places the lithium cells in unnecessary “stress”...

  • Seite 35: Charging Instructions Lead-Acid Batteries

    Charging instructions lead-acid batteries 4.4 CHARGING INSTRUCTIONS LEAD-ACID BATTERIES The care and maintenance of the batteries is a crucial criterion for your batteries lifetime. Improper maintenance, care and charging behavior can greatly reduce this, to irreparable damage and premature catastrophic failure of the batteries. Leadacid batteries should never be deeply discharged, but always be operated under the highest pos- sible voltage.

  • Seite 36: Maintenance

    Maintenance 5.1 CLEANING: Never wash the vehicle with a water hose! To reliably prevent rust, it is recommended to thoroughly clean and dry the vehicle after driving in the rain. The use of rust protection products is strongly recommended. - Use suitable cleaning and care products and a soft sponge. - Never use solvents.
  • Seite 37 Maintenance Maintenance part Maintenance purpose Breake Check the brake function to avoid accidents due to brake to avoid dysfunctions. Tire Check the condition and pressure of the tires when the tires are fl at, the power consumption while driving higher. Tire rim Check the rim conditions, clean the dirt if it gets stuck.

  • Seite 38: Warranty

    Warranty 6. WARRANTY Thank you for choosing our SCOTEX models. Please observe the following provisions in order to take full advantage of the device. Please note that there is no warranty if any of the following: 1. if the warranty period has expired. 2.

  • Seite 39: Batterie-Recycling

    Battery Recycling 7. Battery Recycling When properly maintained and used (in accordance with the guidelines for loading and stora- ge), the battery will have a normal life of two to three years. If the battery can not be rechar- ged or charged properly, it should be removed from the Scooter and disposed of a recycling facility.
  • Seite 40 KONTAKT | CONTACT TECHNISCHER KUNDENDIENST | TECHNICAL SUPPORT POL-Planet GmbH & Co. KG. Marie-Curie Straße 2 79618 Rheinfelden • Tel: +49(0)7623–460 460 Fax: +49(0)7623–460 46 49 • info@scotex.de www.scotex.de • Download Aktuelles Handbuch | Current manuel SCOTEX SPIKE...
