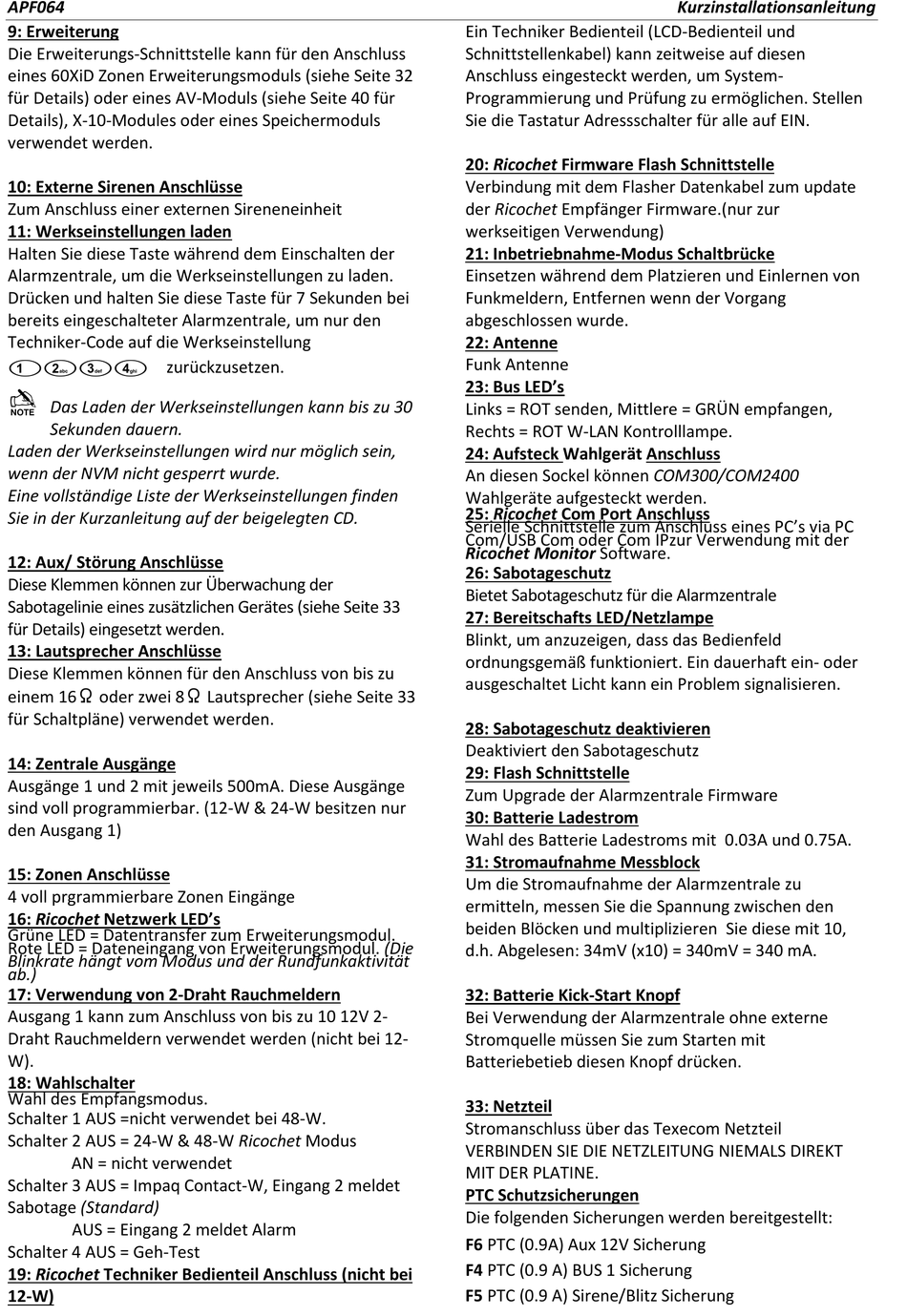

APF064
9: Erweiterung
Die Erweiterungs-Schnittstelle kann für den Anschluss
eines 60XiD Zonen Erweiterungsmoduls (siehe Seite 32
für Details) oder eines AV-Moduls (siehe Seite 40 für
Details), X-10-Modules oder eines Speichermoduls
verwendet werden.
10: Externe Sirenen Anschlüsse
Zum Anschluss einer externen Sireneneinheit
11: Werkseinstellungen laden
Halten Sie diese Taste während dem Einschalten der
Alarmzentrale, um die Werkseinstellungen zu laden.
Drücken und halten Sie diese Taste für 7 Sekunden bei
bereits eingeschalteter Alarmzentrale, um nur den
Techniker-Code auf die Werkseinstellung
zurückzusetzen.


Das Laden der Werkseinstellungen kann bis zu 30
Sekunden dauern.
Laden der Werkseinstellungen wird nur möglich sein,
wenn der NVM nicht gesperrt wurde.
Eine vollständige Liste der Werkseinstellungen finden
Sie in der Kurzanleitung auf der beigelegten CD.
12: Aux/ Störung Anschlüsse
Diese Klemmen können zur Überwachung der
Sabotagelinie eines zusätzlichen Gerätes (siehe Seite 33
für Details) eingesetzt werden.
13: Lautsprecher Anschlüsse
Diese Klemmen können für den Anschluss von bis zu
einem 16Ω oder zwei 8Ω Lautsprecher (siehe Seite 33
für Schaltpläne) verwendet werden.
14: Zentrale Ausgänge
Ausgänge 1 und 2 mit jeweils 500mA. Diese Ausgänge
sind voll programmierbar. (12-W & 24-W besitzen nur
den Ausgang 1)
15: Zonen Anschlüsse
4 voll prgrammierbare Zonen Eingänge
16: Ricochet Netzwerk LED's
Grüne LED = Datentransfer zum Erweiterungsmodul.
Rote LED = Dateneingang von Erweiterungsmodul. (Die
Blinkrate hängt vom Modus und der Rundfunkaktivität
ab.)
17: Verwendung von 2-Draht Rauchmeldern
Ausgang 1 kann zum Anschluss von bis zu 10 12V 2-
Draht Rauchmeldern verwendet werden (nicht bei 12-
W).
18: Wahlschalter
Wahl des Empfangsmodus.
Schalter 1 AUS =nicht verwendet bei 48-W.
Schalter 2 AUS = 24-W & 48-W Ricochet Modus
AN = nicht verwendet
Schalter 3 AUS = Impaq Contact-W, Eingang 2 meldet
Sabotage (Standard)
AUS = Eingang 2 meldet Alarm
Schalter 4 AUS = Geh-Test
19: Ricochet Techniker Bedienteil Anschluss (nicht bei
12-W)
Ein Techniker Bedienteil (LCD-Bedienteil und
Schnittstellenkabel) kann zeitweise auf diesen
Anschluss eingesteckt werden, um System-
Programmierung und Prüfung zu ermöglichen. Stellen
Sie die Tastatur Adressschalter für alle auf EIN.
20: Ricochet Firmware Flash Schnittstelle
Verbindung mit dem Flasher Datenkabel zum update
der Ricochet Empfänger Firmware.(nur zur
werkseitigen Verwendung)
21: Inbetriebnahme-Modus Schaltbrücke
Einsetzen während dem Platzieren und Einlernen von
Funkmeldern, Entfernen wenn der Vorgang
abgeschlossen wurde.
22: Antenne
Funk Antenne
23: Bus LED's
Links = ROT senden, Mittlere = GRÜN empfangen,
Rechts = ROT W-LAN Kontrolllampe.
24: Aufsteck Wahlgerät Anschluss
An diesen Sockel können COM300/COM2400
Wahlgeräte aufgesteckt werden.
25: Ricochet Com Port Anschluss
Serielle Schnittstelle zum Anschluss eines PC's via PC
Com/USB Com oder Com IPzur Verwendung mit der
Ricochet Monitor Software.
26: Sabotageschutz
Bietet Sabotageschutz für die Alarmzentrale
27: Bereitschafts LED/Netzlampe
Blinkt, um anzuzeigen, dass das Bedienfeld
ordnungsgemäß funktioniert. Ein dauerhaft ein- oder
ausgeschaltet Licht kann ein Problem signalisieren.
28: Sabotageschutz deaktivieren
Deaktiviert den Sabotageschutz
29: Flash Schnittstelle
Zum Upgrade der Alarmzentrale Firmware
30: Batterie Ladestrom
Wahl des Batterie Ladestroms mit 0.03A und 0.75A.
31: Stromaufnahme Messblock
Um die Stromaufnahme der Alarmzentrale zu
ermitteln, messen Sie die Spannung zwischen den
beiden Blöcken und multiplizieren Sie diese mit 10,
d.h. Abgelesen: 34mV (x10) = 340mV = 340 mA.
32: Batterie Kick-Start Knopf
Bei Verwendung der Alarmzentrale ohne externe
Stromquelle müssen Sie zum Starten mit
Batteriebetieb diesen Knopf drücken.
33: Netzteil
Stromanschluss über das Texecom Netzteil
VERBINDEN SIE DIE NETZLEITUNG NIEMALS DIREKT
MIT DER PLATINE.
PTC Schutzsicherungen
Die folgenden Sicherungen werden bereitgestellt:
F6 PTC (0.9A) Aux 12V Sicherung
F4 PTC (0.9 A) BUS 1 Sicherung
F5 PTC (0.9 A) Sirene/Blitz Sicherung
