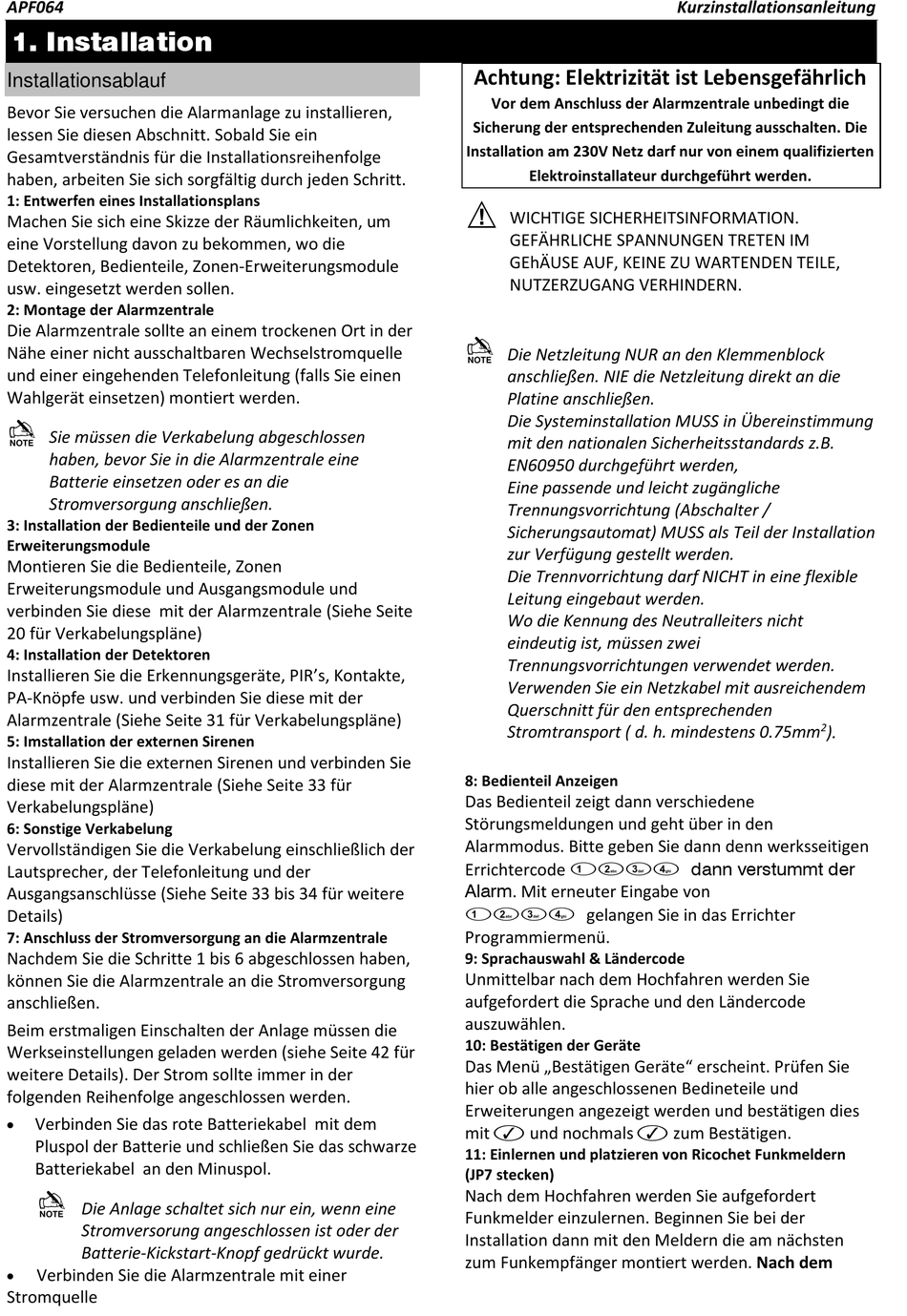

APF064

1. Installation

Installationsablauf
Bevor Sie versuchen die Alarmanlage zu installieren,
lessen Sie diesen Abschnitt. Sobald Sie ein
Gesamtverständnis für die Installationsreihenfolge
haben, arbeiten Sie sich sorgfältig durch jeden Schritt.
1: Entwerfen eines Installationsplans
Machen Sie sich eine Skizze der Räumlichkeiten, um
eine Vorstellung davon zu bekommen, wo die
Detektoren, Bedienteile, Zonen-Erweiterungsmodule
usw. eingesetzt werden sollen.
2: Montage der Alarmzentrale
Die Alarmzentrale sollte an einem trockenen Ort in der
Nähe einer nicht ausschaltbaren Wechselstromquelle
und einer eingehenden Telefonleitung (falls Sie einen
Wahlgerät einsetzen) montiert werden.

Sie müssen die Verkabelung abgeschlossen
haben, bevor Sie in die Alarmzentrale eine
Batterie einsetzen oder es an die
Stromversorgung anschließen.
3: Installation der Bedienteile und der Zonen
Erweiterungsmodule
Montieren Sie die Bedienteile, Zonen
Erweiterungsmodule und Ausgangsmodule und
verbinden Sie diese mit der Alarmzentrale (Siehe Seite
20 für Verkabelungspläne)
4: Installation der Detektoren
Installieren Sie die Erkennungsgeräte, PIR's, Kontakte,
PA-Knöpfe usw. und verbinden Sie diese mit der
Alarmzentrale (Siehe Seite 31 für Verkabelungspläne)
5: Imstallation der externen Sirenen
Installieren Sie die externen Sirenen und verbinden Sie
diese mit der Alarmzentrale (Siehe Seite 33 für
Verkabelungspläne)
6: Sonstige Verkabelung
Vervollständigen Sie die Verkabelung einschließlich der
Lautsprecher, der Telefonleitung und der
Ausgangsanschlüsse (Siehe Seite 33 bis 34 für weitere
Details)
7: Anschluss der Stromversorgung an die Alarmzentrale
Nachdem Sie die Schritte 1 bis 6 abgeschlossen haben,
können Sie die Alarmzentrale an die Stromversorgung
anschließen.
Beim erstmaligen Einschalten der Anlage müssen die
Werkseinstellungen geladen werden (siehe Seite 42 für
weitere Details). Der Strom sollte immer in der
folgenden Reihenfolge angeschlossen werden.
Verbinden Sie das rote Batteriekabel mit dem
•
Pluspol der Batterie und schließen Sie das schwarze
Batteriekabel an den Minuspol.

Die Anlage schaltet sich nur ein, wenn eine
Stromversorung angeschlossen ist oder der
Batterie-Kickstart-Knopf gedrückt wurde.
Verbinden Sie die Alarmzentrale mit einer
•
Stromquelle
Achtung: Elektrizität ist Lebensgefährlich
Vor dem Anschluss der Alarmzentrale unbedingt die
Sicherung der entsprechenden Zuleitung ausschalten. Die
Installation am 230V Netz darf nur von einem qualifizierten
Elektroinstallateur durchgeführt werden.

WICHTIGE SICHERHEITSINFORMATION.
GEFÄHRLICHE SPANNUNGEN TRETEN IM
GEhÄUSE AUF, KEINE ZU WARTENDEN TEILE,
NUTZERZUGANG VERHINDERN.

Die Netzleitung NUR an den Klemmenblock
anschließen. NIE die Netzleitung direkt an die
Platine anschließen.
Die Systeminstallation MUSS in Übereinstimmung
mit den nationalen Sicherheitsstandards z.B.
EN60950 durchgeführt werden,
Eine passende und leicht zugängliche
Trennungsvorrichtung (Abschalter /
Sicherungsautomat) MUSS als Teil der Installation
zur Verfügung gestellt werden.
Die Trennvorrichtung darf NICHT in eine flexible
Leitung eingebaut werden.
Wo die Kennung des Neutralleiters nicht
eindeutig ist, müssen zwei
Trennungsvorrichtungen verwendet werden.
Verwenden Sie ein Netzkabel mit ausreichendem
Querschnitt für den entsprechenden
Stromtransport ( d. h. mindestens 0.75mm
8: Bedienteil Anzeigen
Das Bedienteil zeigt dann verschiedene
Störungsmeldungen und geht über in den
Alarmmodus. Bitte geben Sie dann denn werksseitigen
Errichtercode  dann verstummt der
Alarm. Mit erneuter Eingabe von
 gelangen Sie in das Errichter
Programmiermenü.
9: Sprachauswahl & Ländercode
Unmittelbar nach dem Hochfahren werden Sie
aufgefordert die Sprache und den Ländercode
auszuwählen.
10: Bestätigen der Geräte
Das Menü „Bestätigen Geräte" erscheint. Prüfen Sie
hier ob alle angeschlossenen Bedineteile und
Erweiterungen angezeigt werden und bestätigen dies
mit  und nochmals  zum Bestätigen.
11: Einlernen und platzieren von Ricochet Funkmeldern
(JP7 stecken)
Nach dem Hochfahren werden Sie aufgefordert
Funkmelder einzulernen. Beginnen Sie bei der
Installation dann mit den Meldern die am nächsten
zum Funkempfänger montiert werden. Nach dem
