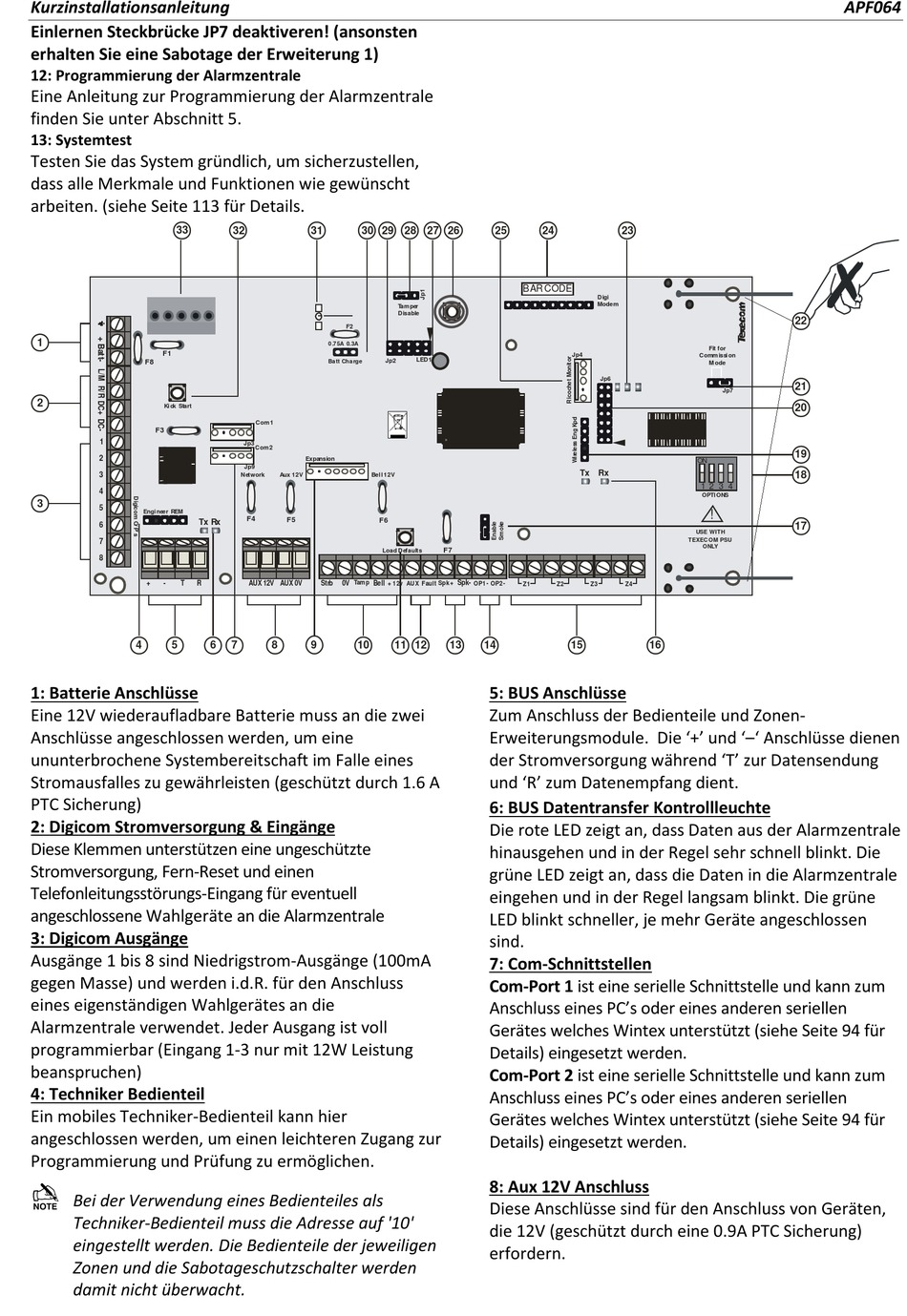

Secplan APF064 Kurzinstallationsanleitung Seite 3

Kurzinstallationsanleitung
Einlernen Steckbrücke JP7 deaktiveren! (ansonsten
erhalten Sie eine Sabotage der Erweiterung 1)
12: Programmierung der Alarmzentrale
Eine Anleitung zur Programmierung der Alarmzentrale
finden Sie unter Abschnitt 5.
13: Systemtest
Testen Sie das System gründlich, um sicherzustellen,
dass alle Merkmale und Funktionen wie gewünscht
arbeiten. (siehe Seite 113 für Details.
33
1
F1
F8
2
Ki ck Start
F3
1
2
3
4
3
5
Engi neer REM
Tx Rx
6
7
8
+ - T R
4 5
1: Batterie Anschlüsse
Eine 12V wiederaufladbare Batterie muss an die zwei
Anschlüsse angeschlossen werden, um eine
ununterbrochene Systembereitschaft im Falle eines
Stromausfalles zu gewährleisten (geschützt durch 1.6 A
PTC Sicherung)
2: Digicom Stromversorgung & Eingänge
Diese Klemmen unterstützen eine ungeschützte
Stromversorgung, Fern-Reset und einen
Telefonleitungsstörungs-Eingang für eventuell
angeschlossene Wahlgeräte an die Alarmzentrale
3: Digicom Ausgänge
Ausgänge 1 bis 8 sind Niedrigstrom-Ausgänge (100mA
gegen Masse) und werden i.d.R. für den Anschluss
eines eigenständigen Wahlgerätes an die
Alarmzentrale verwendet. Jeder Ausgang ist voll
programmierbar (Eingang 1-3 nur mit 12W Leistung
beanspruchen)
4: Techniker Bedienteil
Ein mobiles Techniker-Bedienteil kann hier
angeschlossen werden, um einen leichteren Zugang zur
Programmierung und Prüfung zu ermöglichen.

Bei der Verwendung eines Bedienteiles als
Techniker-Bedienteil muss die Adresse auf '10'
eingestellt werden. Die Bedienteile der jeweiligen
Zonen und die Sabotageschutzschalter werden
damit nicht überwacht.
32 31 30 29
F2
0 .7 5A 0.3A
Ba tt Cha rge
Com 1
Jp3
Com 2
Expansion
Jp9
Network Aux 12V Bel l 12V
F4
F5
F6
AUX 12V AUX 0V Strb 0V Tamp Bell
9
6 7 8 10
28 27 26 25 24
BAR CODE
T am per
Disable
LED1
Jp2
F7
Load Defaults
Spk+ Spk-
+ 12v AUX Fault OP1- OP2- Z1
11 12 13 14
5: BUS Anschlüsse
Zum Anschluss der Bedienteile und Zonen-
Erweiterungsmodule. Die '+' und '–' Anschlüsse dienen
der Stromversorgung während 'T' zur Datensendung
und 'R' zum Datenempfang dient.
6: BUS Datentransfer Kontrollleuchte
Die rote LED zeigt an, dass Daten aus der Alarmzentrale
hinausgehen und in der Regel sehr schnell blinkt. Die
grüne LED zeigt an, dass die Daten in die Alarmzentrale
eingehen und in der Regel langsam blinkt. Die grüne
LED blinkt schneller, je mehr Geräte angeschlossen
sind.
7: Com-Schnittstellen
Com-Port 1 ist eine serielle Schnittstelle und kann zum
Anschluss eines PC's oder eines anderen seriellen
Gerätes welches Wintex unterstützt (siehe Seite 94 für
Details) eingesetzt werden.
Com-Port 2 ist eine serielle Schnittstelle und kann zum
Anschluss eines PC's oder eines anderen seriellen
Gerätes welches Wintex unterstützt (siehe Seite 94 für
Details) eingesetzt werden.
8: Aux 12V Anschluss
Diese Anschlüsse sind für den Anschluss von Geräten,
die 12V (geschützt durch eine 0.9A PTC Sicherung)
erfordern.
23
Digi
Modem
Fit for
Jp4
Comm issi on
M ode
Jp6
Jp7
ON
Tx Rx
1 2 3 4
OPTI ONS
!
USE WITH
TEXEC OM PSU
ONLY
Z2 Z3 Z4
15 16
APF064
22
21
20
19
18
17
