Gebrauchsanweisung - Sentera Controls Rscomb-R Montage- Und Bedienungsanleitung

Co/no2 raumtransmitter mit summer
Inhaltsverzeichnis
RSCOMB-R

GEBRAUCHSANWEISUNG

HINWEIS:
HINWEIS:
HINWEIS:
HINWEIS:
MIW-RSCOMB-R-DE-000 -
CO/NO
RAUMTRANSMITTER MIT
2
SUMMER
Die Aufwärmzeit, bis der Sensor nach Anlegen der Versorgungsspannung seine
höchste Genauigkeit und Leistung erreicht, beträgt 1 Stunde. Während der
Aufwärmzeit ergeben CO- und NO
Sensorkalibrierungsverfahren
Eine Sensorkalibrierung ist nicht erforderlich. Alle Sensorelemente werden in
unserem Werk kalibriert und getestet.
Im unwahrscheinlichen Fall eines Ausfalls des CO/NO
Komponente ausgetauscht werden.
Firmware Update
Über ein Firmware-Update werden neue Funktionalitäten und Bugfixes zur
Verfügung gestellt. Falls auf Ihrem Gerät nicht die neueste Firmware installiert ist,
kann es aktualisiert werden. SenteraWeb ist der einfachste Weg, um die Firmware
des Geräts zu aktualisieren. Falls Sie kein Internet-Gateway zur Verfügung haben,
kann die Firmware über die 3SM Boot-Anwendung (Teil der Sentera 3SMcenter
Software Suite) aktualisiert werden.
Stellen Sie sicher, dass die Stromversorgung während des "Bootload" -Vorgangs
nicht unterbrochen wird, da Sie sonst riskieren, nicht gespeicherte Daten zu
verlieren.
LED-Anzeigen und akustisches Alarmmodul:
1.
Wenn die grüne LED leuchtet, liegt der Messwert (Temperatur, relative
Luftfeuchtigkeit oder CO/NO
Alarmbereichswerten. In diesem Fall ist der akustische Alarm AUS (Fig. 5 - 1).
2.
Wenn die gelbe LED leuchtet, liegt der Messwert (Temperatur, relative
Luftfeuchtigkeit oder CO/NO
Alarm EIN (Fig. 5 - 2).
3.
Wenn die rote LED leuchtet, liegt der Messwert (Temperatur, relative
Luftfeuchtigkeit oder CO/NO
oder über dem Maximalwert. In diesem Fall ist der akustische Alarm EIN. Das
Blinken der rote LED zeigt den Verlust der Kommunikation mit einem Sensor an
(Fig. 5 - 3).
Wenn sich der Sensor im Bootloader Modus befindet, blinken die grüne und die
gelbe LED abwechselnd. Während des Firmware Downloads blinkt zusätzlich die
rote LED.
Der akustische Alarmausgang kann über das Halteregister 78 eingestellt werden.
Durch Das Schreiben von "0" im Warteregister 78 wird der akustische Alarm
deaktiviert. Standardmäßig ist die akustische Alarmfunktion auf "kontinuierlich"
eingestellt. Der Status des akustischen Alarms kann in "gepulst" geändert werden,
indem 2 in das Warteregister 78 geschrieben wird.

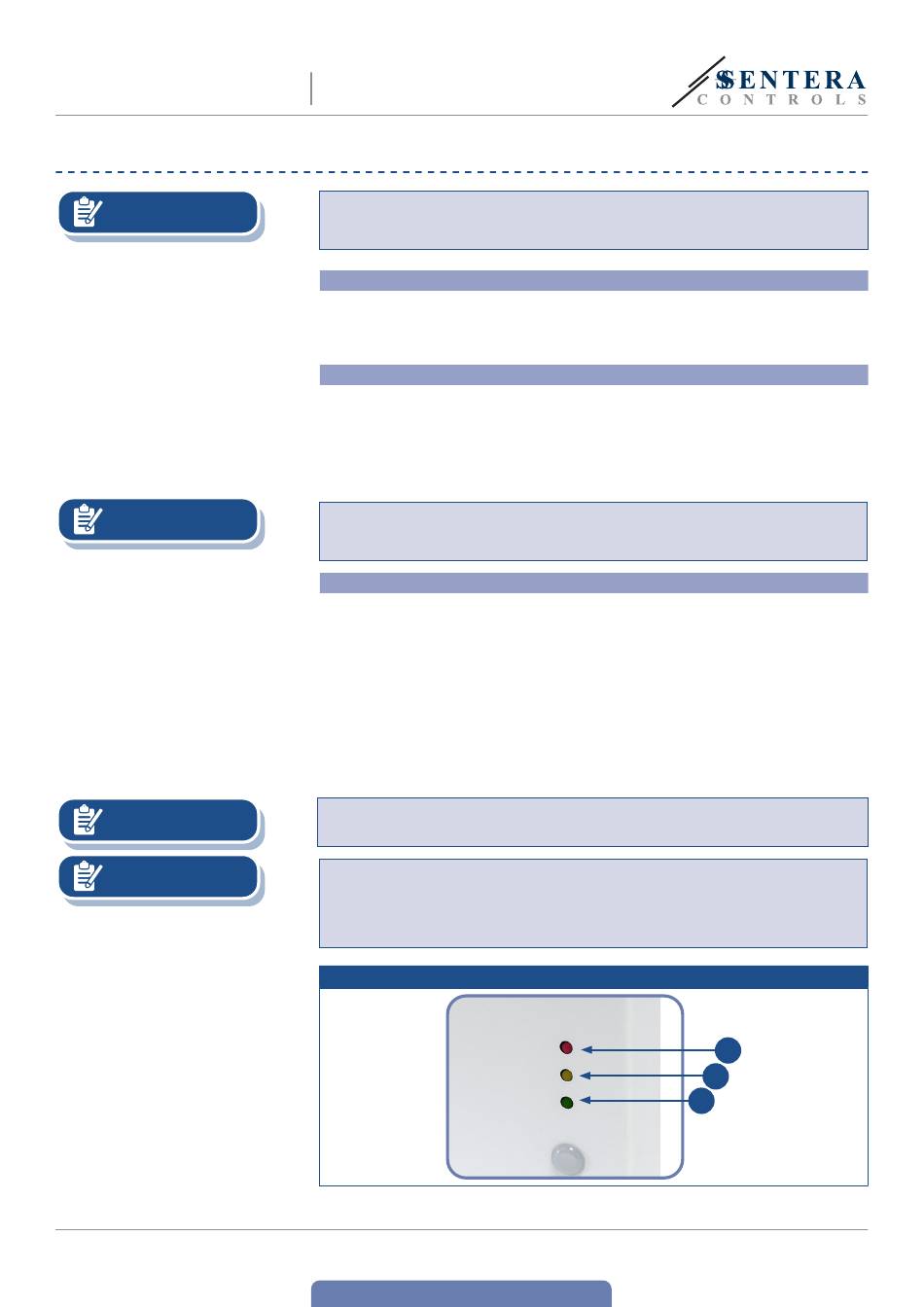

Fig. 5 LED-Anzeigen
www.sentera.eu
zurück zum Inhaltsverzeichnis
-Messungen 0 ppm.
2
Sensorelements kann diese
2
) zwischen den minimalen und maximalen
2
) im Alarmbereich. In diesem Fall ist der akustische
2
) unter dem minimalen Messbereichswert
2
1
3
2
8 - 9
