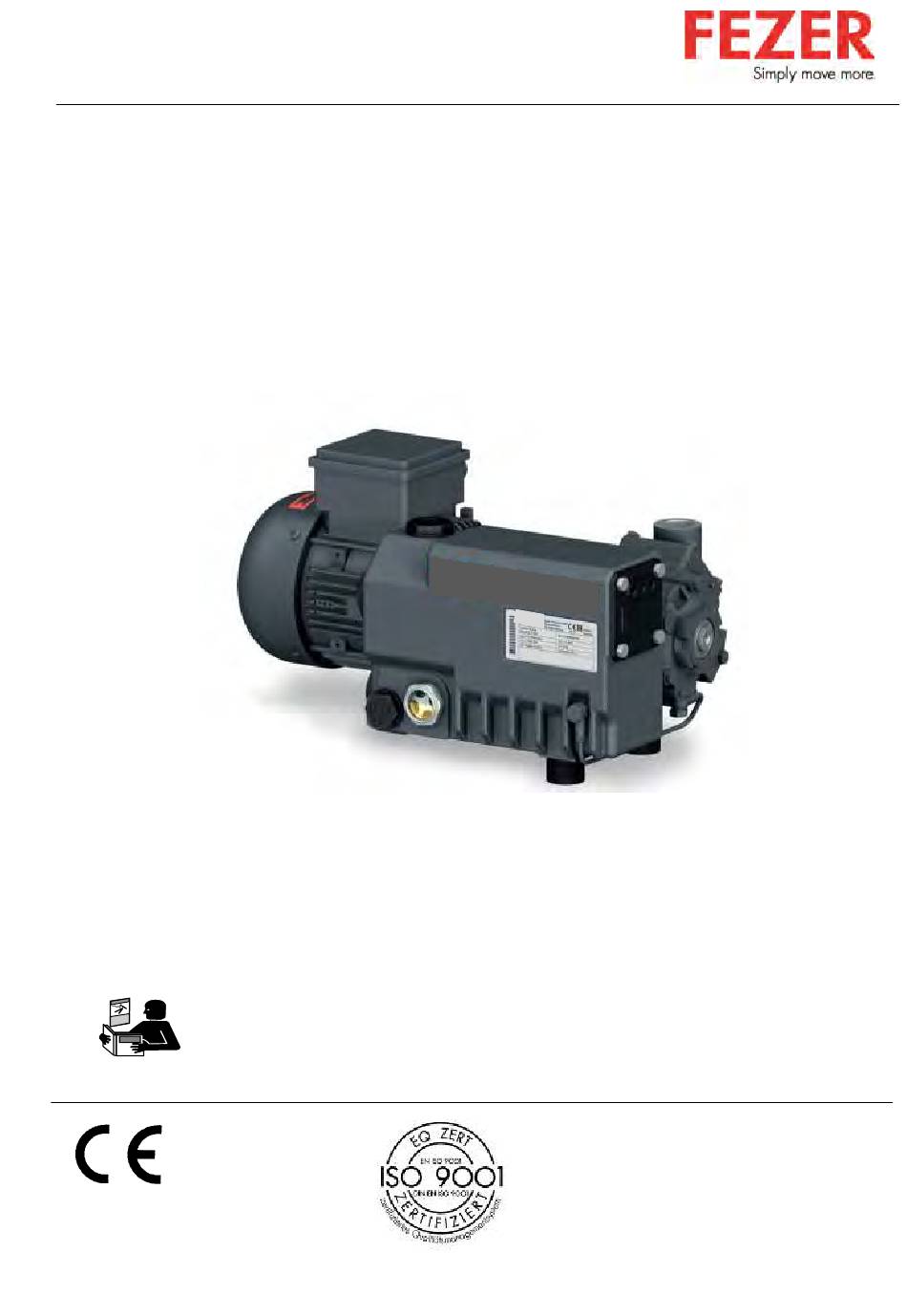

Original-Betriebsanleitung
Drehschieber Vakuumpumpe (ölgeschmiert)
Vor Inbetriebnahme aufmerksam lesen und beachten!
Typ VP-010.1
Typ VP-016.1
Albert Fezer Maschinenfabrik GmbH
In den Weiden 26
D-73776 Altbach
Tel: (07153) 61316 – 0
Fax (07153) 61316 – 40
e-mail: info @ fezer.com
Internet: www.fezer.com
BA-Nr.: 6.54.2.0035.02
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fezer VP-010.1
Inhaltszusammenfassung für Fezer VP-010.1
- Seite 1 Original-Betriebsanleitung Drehschieber Vakuumpumpe (ölgeschmiert) Typ VP-010.1 Typ VP-016.1 Vor Inbetriebnahme aufmerksam lesen und beachten! Albert Fezer Maschinenfabrik GmbH In den Weiden 26 D-73776 Altbach Tel: (07153) 61316 – 0 Fax (07153) 61316 – 40 e-mail: info @ fezer.com Internet: www.fezer.com...
-
Seite 2: Inhaltsverzeichnis
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen Inhaltsverzeichnis 1 Sicherheit ........................3 2 Produktbeschreibung ....................4 2.1 Funktionsprinzip ....................4 2.2 Anwendungsbereich ..................... 5 2.3 Ein-/Ausschalter ....................6 2.4 Optionales Zubehör ....................6 2.4.1 Gasballastventil ..................6 2.4.2 Einlassfilter ....................6 3 Transport ........................6 4 Lagerung ........................ -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Kontaktperson von Fezer. Nachdem Sie das Handbuch sorgfältig durchgelesen haben, bewahren Sie es auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen Produktbeschreibung Ausführung mit Gasballastventil Richtungspfeil Luftentölelement Gasballastventil Sauganschluss Typenschild Motorklemmkasten Ölablassschraube Öleinfüllschraube Ölabscheider Ölschauglas Auslassanschluss Transportöse Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ bezeichnet. Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. -
Seite 5: Funktionsprinzip
Die Maschine wurde für das Saugen von Luft und anderen trockenen, nicht-aggressiven, nicht-toxischen und nicht-explosiven Gasen konzipiert. Die Förderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Belastung der Maschine und darf nur nach Rücksprache mit Fezer erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. -
Seite 6: Ein-/Ausschalter
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen 2.3 Ein-/Ausschalter Die Maschine wird ohne Ein-/Ausschalter geliefert. Die Steuerung der Maschine ist installationsseitig vorzusehen. 2.4 Optionales Zubehör 2.4.1 Gasballastventil Das Gasballastventil dient zur Beimischung einer begrenzten Menge von Umgebungsluft zum Prozessgas, um der Kondensation von Dampf in der Maschine entgegenzuwirken. Das Gasballastventil wirkt sich auf den Enddruck der Maschine aus, siehe Technische Daten [-->... -
Seite 7: Lagerung
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen Anheben mit einem Hebegurt: Stellen Sie sicher, dass die Maschine ordnungsgemäß am Hebegurt befestigt ist. Maschinengewicht siehe technische Daten oder Typenschild (NP) Anheben an der Transportöse (TL) • Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist, gehen Sie folgendermaßen vor: •... -
Seite 8: Installation
• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN (Normalnull) installiert wird: • Wenden Sie sich an eine Kontaktperson von Fezer. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. __________________________________________________________________________________________ BA VP 010.1-016.1, Stand 03/2021... -
Seite 9: Anschlussleitungen/-Rohre
Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall sehr langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu verwenden, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Fezer. 5.2.1 Sauganschluss Eindringen von Fremdkörpern oder Flüssigkeiten. Gefahr der Beschädigung der Maschine. -
Seite 10: Auffüllen Mit Öl
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen 5.3 Auffüllen mit Öl CHTUNG ACHTUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von B freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [-->... -
Seite 11: Elektrischer Anschluss
Maschine bei Wartungsarbeiten vollständig getrennt werden kann. • Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. • Fezer empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters. • Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. -
Seite 12: Schaltplan Für Dreiphasigen Motor
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen 5.4.1 Schaltplan für dreiphasigen Motor Falsche Drehrichtung. Gefahr der Beschädigung der Maschine. • Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Drehrichtung korrekt ist. -
Seite 13: Inbetriebnahme
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen 6 Inbetriebnahme ACHTUNG Die Maschine wurde möglicherweise ohne Öl versandt. Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer beschädigt. • Vor der Inbetriebnahme muss Öl eingefüllt werden, siehe Auffüllen mit Öl [-->... -
Seite 14: Förderung Kondensierbarer Dämpfe
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen 6.2 Förderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Fezer, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Förderung kondensierbarer Dämpfe folgendes: Das Absperrventil* Das Absperrventil schließen und das... -
Seite 15: Wartung
Verletzungsgefahr! Risiko eines vorzeitigen Maschinenausfalls und Effizienzverlust! • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Fezer- Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 16: Wartungsplan
Falls erforderlich, überholen Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. Wenden Sie sich an Fezer Service. 7.2 Kontrolle des Ölstands • Schalten Sie die Maschine ab. • Warten Sie nach dem Abschalten der Maschine 1 Minute, bevor Sie das Ölniveau kontrollieren. -
Seite 17: Ölwechsel
Die Maschine wurde möglicherweise ohne Öl ve Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust. • Nur von FEZER freigegebene und empfohlene Öle verwenden. 1x O-Ring, Artikelnr.: 2.41.1.0218 Ablaufwanne Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [-->... -
Seite 18: Wechsel Der Luftentölelemente
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen 7.4 Wechsel der Luftentölelemente 10 mm-Schlüssel Original Fezer Ersatzteile 1x Abgasfilter (EF), Artikelnr.: 2.41.1.0774 10 mm-Schlüssel Artikelnr.: 2.41.1.0775 __________________________________________________________________________________________ BA VP 010.1-016.1, Stand 03/2021 Seite 18/23... -
Seite 19: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminierungsstatus anhand einer „Kontaminationserklärung“ an. Fezer akzeptiert ausschließlich Maschinen, denen eine vollständig ausgefüllte und rechtskräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. Das Formular ist bei Fezer erhältlich. Unsachgemäßer Zusammenbau. -
Seite 20: Ersatzteile
Er enthält alle erforderlichen Teile 2.41.1.0776 VP010.1/016.1 für die Wartung. Wenn weitere Ersatzteile erforderlich sind, gehen Sie folgendermaßen vor: • Fordern Sie bei Ihrer Kontaktperson von Fezer die detaillierte Ersatzteilliste an. 11 Störungsbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr. • Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. -
Seite 21: Mögliche Ursache
• Tauschen Sie den Luftfiltereinsatz aus. Der Luftfiltereinsatz (optional) ist teilweise verstopft. • Lassen Sie die Maschine vom Fezer Interne Bauteile sind reparieren. verschlissen oder beschädigt. • Tauschen Sie die Kupplung (CPL) aus. Beim Betrieb der Maschine... -
Seite 22: Technische Daten
Original-Betriebsanleitung für Ölgeschmierte Drehschieber-Vakuumpumpen 11 Technische Daten 010.1 010 .1* 010.1 C 016.1 016 .1* 016.1 C Nennsaugvermögen m³/h 10/12 16/19 (50Hz/60 Hz) Enddruck (ohne Gasballastventil) (mbar) abs. Enddruck (mit Gasballastventil) (mbar) abs. Nennmotordrehzahl 1.500/1.800 (50 Hz / 60 Hz) Motornennleistung 0,5/0,7 0,5/0,7... -
Seite 23: Eg-Konformitätserklärung
Elektromagnetische Verträglichkeit Teil 6-4 2020 - 09 DIN EN ISO 2151 Akustik Kompressoren und Vakuumpumpen 2009 - 01 Eine Technische Dokumentation und Originalbetriebsanleitung ist bei der Fa. Albert Fezer Maschinenfabrik GmbH vorhanden. Name des Unterzeichners: Georg Komposch Berthold Eger Anschrift:...
