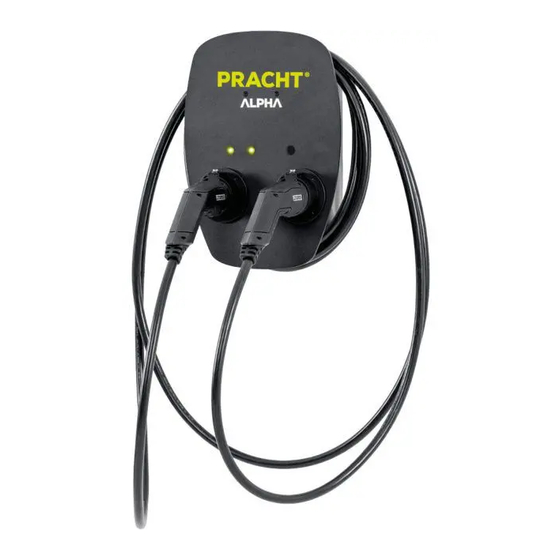

PRACHT ALPHA XT Bedienungsanleitung
Wallbox
Vorschau anzeigen
Andere Handbücher für ALPHA XT:
- Bedienungs- und montageanleitung (24 Seiten) ,
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PRACHT ALPHA XT
Inhaltszusammenfassung für PRACHT ALPHA XT
- Seite 1 ALPHA XT (NRG1002) BEDIENUNGSANLEITUNG Stand: Februar 2020...
-
Seite 2: Inhaltsverzeichnis
INHALT HINWEISE ZU DIESEM DOKUMENT .............................. 2 SICHERHEIT, INSTALLATION UND BENUTZUNG ..........................2 WEITERE BENUTZUNGSHINWEISE ............................3 LIEFERUMFANG ................................... 4 TECHNISCHE DATEN ..................................5 MONTAGE ....................................6 VORAUSSETZUNGEN ................................6 WANDMONTAGE ..................................6 ELEKTRISCHER ANSCHLUSS ................................7 ANSCHLUSS AN DAS STROMNETZ............................7 EINSTELLUNG DES MAXIMALEN STROMS .......................... -
Seite 3: Hinweise Zu Diesem Dokument
HINWEISE ZU DIESEM DOKUMENT Vor Montage und Benutzung der Wallbox muss die Anleitung durch den Installateur und jeden Benutzer vollständig durchgelesen und verstanden werden. Bitte bewahren Sie die Anleitung für die gesamte Nutzungsdauer der Wallbox auf, um auch später darauf zugreifen zu können. Beachten Sie außerdem die Bedienungsanleitung Ihres Elektrofahrzeugs. -
Seite 4: Weitere Benutzungshinweise
WEITERE BENUTZUNGSHINWEISE Gefäße, die Flüssigkeiten enthalten, dürfen nicht auf der Ladestation abgestellt werden Knicken oder Überfahren des Ladekabels muss vermieden werden Das Ladekabel muss bei Nichtbenutzung der Ladestation auf der dafür vorgesehenen Vorrichtung aufgewickelt werden Ladekupplung bei Nichtverwendung in der vorgesehenen Ladekupplungsaufnahme fixieren ... -
Seite 5: Lieferumfang
LIEFERUMFANG Wallbox ALPHA XT mit RFID Modul und RS 485 Schnittstelle Schlüssel Steckbrücke (Jumper), vormontiert Bedienungsanleitung Bohrschablone Befestigungsmaterial, bestehend aus: 1x Befestigungslasche links 1x Befestigungslasche rechts 8x selbstschneidende Schrauben für Befestigungslaschen 2 Stück RFID Karte (weitere Karten erhältlich – NRG9003) -
Seite 6: Technische Daten
TECHNISCHE DATEN ALPHA – NRG1002 Ladeleistung Mode 3 [kW] pro Ausgang 3,7 (1-phasig) / 11 (3-phasig) Ladeleistung Mode 3 [kW] gesamt 7,4 (1-phasig) / 22 (3-phasig) Nennspannung U 230 (1-phasig) / 400 (3-phasig) Nennfrequenz [Hz] Fehlerstromschutz AC / DC [mA] 30 / 6 max. -
Seite 7: Montage
MONTAGE VORAUSSETZUNGEN Die Montage der Wallbox darf ausschließlich durch eine ausgebildete Elektrofachkraft vorgenommen werden. Vor Montage ist das Gerät gründlich auf Beschädigungen zu kontrollieren. Die Wallbox ist ausschließlich zur senkrechten Montage geeignet. Die Box darf Innen oder im geschützten Außenbereich, wie beispielsweise unter Vordächern, montiert werden. Die Umgebungstemperatur am Montageort muss im Bereich von -20°C bis +40°C liegen. -
Seite 8: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Die Zuleitung der Wallbox ist während Montagearbeiten spannungsfrei zu schalten. ANSCHLUSS AN DAS STROMNETZ Die Zuleitung muss korrekt abgesichert werden. 1. Die Zuleitung in die Box einziehen. 2. Die Zuleitung gemäß Abbildung 2 anschließen und diese anschließend mittels Kabelverschraubung zugentlasten und abdichten. -
Seite 9: Erstinbetriebnahme
Die Einstellung erfolgt durch das Aufstecken der Steckbrücke an die entsprechende Position auf der Steuereinheit. Die Steckplätze auf dieser sind anhand der Aufschrift „I max“ zu finden. Die Belegung der Steckplätze geht aus nachfolgender Tabelle hervor: 1-PHASIGES LADEN 2-PHASIGES LADEN 3-PHASIGES LADEN 2 FAHRZEUGE 2 FAHRZEUGE... -
Seite 10: Bedienung
BEDIENUNG Diese Ladestation ist zum elektrischen Aufladen von einem oder zwei Fahrzeugen mit Typ 2 Ladekupplung geeignet. Durch das Anlernen einer RFID-Karte (siehe „Anlernen von RFID-Karten“) ist das Laden ausschließlich befugten Personen möglich. Wird keine RFID-Karte angelernt, ist die Wallbox frei zugänglich. Achten Sie bei der Bedienung im Inneren der Wallbox auf Ihre Sicherheit und berühren Sie keine spannungsführenden Bauteile. -
Seite 11: Löschen Von Rfid-Karten
LÖSCHEN VON RFID-KARTEN Beachte: Es ist nicht möglich einzelne RFID-Karten zu löschen. Durch den Löschvorgang werden alle zuvor angelernten Karten entfernt. 1. Öffnen Sie zunächst die Wallbox mit dem dafür vorgesehenen Schlüssel. 2. Starten Sie den Löschvorgang, indem Sie die Tasten Clear und Learn am RFID-Modul gedrückt halten, bis die LED Anzeige pink blinkt. -
Seite 12: Sequenzielles Laden
SEQUENZIELLES LADEN Beachte: Die zeitverzögerte Zuteilung des Ladestroms wird nicht von allen Elektrofahrzeugen unterstützt. Je zu ladendem Fahrzeug ist ein Ladestrom von mindestens 6A notwendig. Wurde die Wallbox für einen geringen Ladestrom konfiguriert, kann dies u.U. dazu führen, dass nicht beide Fahrzeuge zur gleichen Zeit geladen werden können. -
Seite 13: Wartung Und Reinigung
30106 Letzter empfangener Datensatz vom Hauptboard 30107 Status KFZ1 0 kein KFZ, 1 KFZ angeschlossen, 2 Ladeanforderung, 3 Ladeanforderung mit Lüfter, 4 Kurzschluss 30108 Status KFZ2 0 kein KFZ, 1 KFZ angeschlossen, 2 Ladeanforderung, 3 Ladeanforderung mit Lüfter, 4 Kurzschluss 30115 Eingestellter Ladestrom Zuleitung wert in A... - Seite 14 Die Entsorgung von Altgeräten und deren Zubehör erfolgt nach den nationalen und regionalen Vorschriften zur Entsorgung von Elektro- und Elektronikgeräten. Demnach dürfen diese nicht über den Haus- oder Sperrmüll entsorgt werden.
-
Seite 15: Fehlerbehebung
Ladevorgang automatisch fort. Der Ladevorgang wurde abgebrochen. Starten Sie den Ladevorgang erneut. Dazu trennen Sie die Verbindung zwischen Wallbox und Fahrzeug für 10 Sekunden. KONTAKTADRESSE PRACHT Industry GmbH Am Seerain 3, 35232 Dautphetal-Buchenau, Germany Tel. +49 6466 9140-900 info@prachtenergy.com, www.prachtenergy.com...
