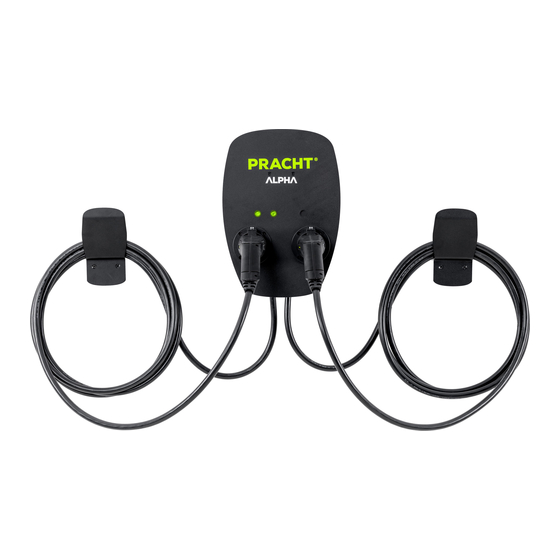

PRACHT NRG1010 Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für PRACHT NRG1010
Inhaltszusammenfassung für PRACHT NRG1010
- Seite 1 (NRG1000/1010) Stand: Juli 2021...
- Seite 2 ANSCHLUSS AN DAS STROMNETZ............................6 EINSTELLUNG DES MAXIMALEN STROMS ..........................7 WERTE FÜR ALPHA NRG1000 (MAX. 11KW PRO FAHRZEUG) ....................7 WERTE FÜR ALPHA NRG1010 (MAX. 22KW PRO FAHRZEUG) ....................8 ERSTINBETRIEBNAHME ................................8 BEDIENUNG ....................................9 LED-ANZEIGE ..................................9 LADEN ....................................
- Seite 3 Vor Montage und Benutzung der Wallbox muss die Anleitung durch den Installateur und jeden Benutzer vollständig durchgelesen und verstanden werden. Bitte bewahren Sie die Anleitung für die gesamte Nutzungsdauer der Wallbox auf, um auch später darauf zugreifen zu können. Beachten Sie außerdem die Bedienungsanleitung Ihres Elektrofahrzeugs. Die Wallbox ist nur geeignet für den Einsatz im privaten, sowie dem halböffentlichen Raum (z.B.
-
Seite 4: Bohrschablone
Gefäße, die Flüssigkeiten enthalten, dürfen nicht auf der Ladestation abgestellt werden Knicken oder Überfahren des Ladekabels muss vermieden werden Das Ladekabel muss bei Nichtbenutzung der Ladestation auf der dafür vorgesehenen Vorrichtung aufgewickelt werden Ladekupplung bei Nichtverwendung in der vorgesehenen Ladekupplungsaufnahme fixieren ... - Seite 5 ALPHA – NRG1000 ALPHA – NRG1010 Ladeleistung Mode 3 [kW] pro Ausgang 3,7 (1-phasig) / 11 (3-phasig) 7,4 (1-phasig) / 22 (3-phasig) Ladeleistung Mode 3 [kW] gesamt 7,4 (1-phasig) / 22 (3-phasig) 7,4 (1-phasig) / 22 (3-phasig) Nennspannung U [V] 50Hz 230 (1-phasig) / 400 (3-phasig) max.
- Seite 6 Die Montage der Wallbox darf ausschließlich durch eine ausgebildete Elektrofachkraft vorgenommen werden. Vor Montage ist das Gerät gründlich auf Beschädigungen zu kontrollieren. Die Wallbox ist ausschließlich zur senkrechten Montage geeignet. Die Box darf Innen oder im geschützten Außenbereich, wie beispielsweise unter Vordächern, montiert werden. Die Umgebungstemperatur am Montageort muss im Bereich von -20°C bis +40°C liegen.
- Seite 7 Die Zuleitung der Wallbox ist während Montagearbeiten spannungsfrei zu schalten. Die Zuleitung muss korrekt abgesichert werden. 1. Die Zuleitung in die Box einziehen. 2. Die Zuleitung gemäß Abbildung 2 (Typ A oder Typ B) anschließen und diese anschließend mittels Kabelverschraubung zugentlasten und abdichten.
- Seite 8 Es gilt zu beachten, dass die Ladegeschwindigkeit im Wesentlichen von zwei Faktoren abhängig ist: 1. Höhe der maximalen Leistungsabgabe der Wallbox 2. Maximale Ladeleistung des Elektrofahrzeugs Vorzugsweise ist die Wallbox mit drei Phasen anzuschließen. Vor Inbetriebnahme ist der maximale Strom, den die Wallbox über die Zuleitung aufnimmt, mit Hilfe der beiliegenden Steckbrücke auf der Steuerplatine einzustellen.
- Seite 9 Prüfen Sie vor Inbetriebnahme den korrekten Sitz der Steckbrücke. Für die Aufteilung des Ladestroms auf zwei Fahrzeuge sind keine Einstellungen notwendig. Der Ladestrom wird durch die Steuerung geregelt. Durch erhöhte Kabellänge der Zuleitung kann es außerdem erforderlich sein, den sich ergebenden Spannungsfall durch einen größeren Kabelquerschnitt zu kompensieren.
- Seite 10 Diese Ladestation ist zum elektrischen Aufladen von einem oder zwei Fahrzeugen mit Typ 2 Ladekupplung geeignet. Beachten Sie auch die Bedienungsanleitung ihres Elektrofahrzeugs. Die Wallbox ist für jedes Ladekabel mit einer separaten LED-Kontrollleuchte ausgestattet, welche im Betrieb den aktuellen Status anzeigt.
- Seite 11 Beachte: Die zeitverzögerte Zuteilung des Ladestroms wird nicht von allen Elektrofahrzeugen unterstützt. Je zu ladendem Fahrzeug ist ein Ladestrom von mindestens 6A notwendig. Wurde die Wallbox für einen geringen Ladestrom konfiguriert, kann dies u.U. dazu führen, dass nicht beide Fahrzeuge zur gleichen Zeit geladen werden können.
- Seite 12 Ladevorgang automatisch fort. Der Ladevorgang wurde abgebrochen. Starten Sie den Ladevorgang erneut. Dazu trennen Sie die Verbindung zwischen Wallbox und Fahrzeug für 10 Sekunden. PRACHT Industry GmbH Am Seerain 3, 35232 Dautphetal-Buchenau, Germany Tel. +49 6466 9140-900 info@prachtenergy.com, www.prachtenergy.com...
