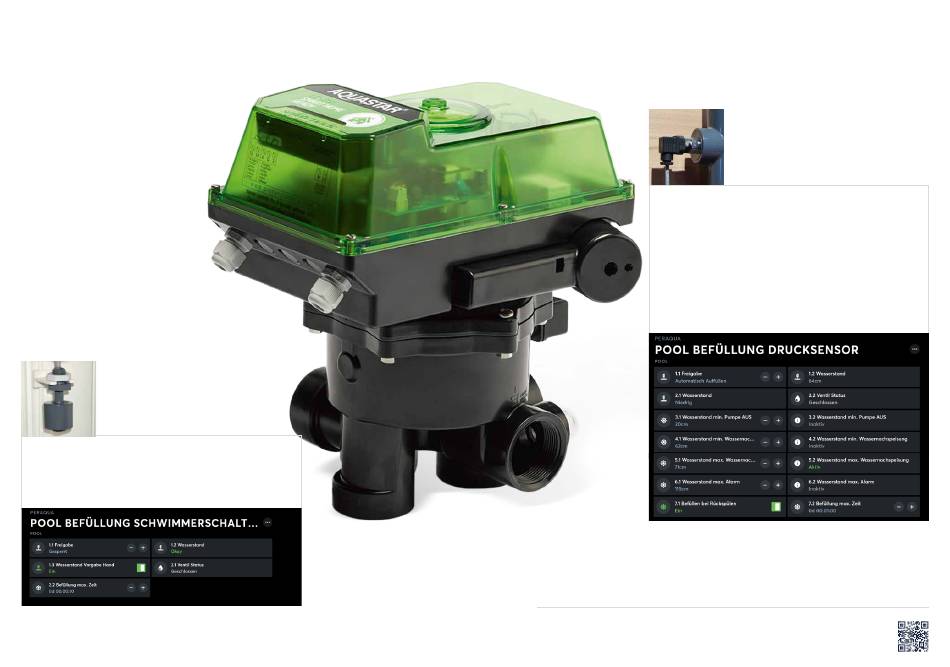

AUTOMATISCHE
NIVEAUSTEUERUNG
AQUASTAR® AIR
Der Aquastar® Air verfügt über einen eigenen
analogen Input für den Anschluss eines
Schwimmerschalters
bei
Skimmerbecken
und eines Drucksensors bei Überlaufbecken,
um
das
Wasserniveau
automatisch
zu
kontrollieren und zu regeln.
Über eines der drei freien Relais am Aquastar®
Air kann ein Magnetventil angeschlossen
werden. Bei zu niedrigem Wasserniveau
öffnet das Magnetventil und speist die nötige
Wassermenge nach.
ANSCHLUSS
3 RELAIS ZUR FREIEN
PROGRAMMIERUNG
FUNKTIONEN SCHWIMMERSCHALTER
1.1
Freigabe für die automatische Befüllung: Bei Funktion „automatisch Auffüllen" wird die Niveausteuerung
anhand des Schwimmerschalter aktiviert, bei „Handbetrieb" öffnet sich das Ventil und Wasser wird
bis zur Deaktivierung nachgefüllt, „gesperrt" bedeutet keine Befüllung
1.2
Status von Wasserstand laut Schwimmerschalter im Skimmer „Okay" oder „Niedrig"
2.1
Status des Ventils: offen oder geschlossen
2.2
Maximale Befüllzeit: Überfüllschutz
12
1.1
Freigabe für die automatische Befüllung: Bei Funktion „automatisch Auffüllen" wird die Niveausteuerung
anhand des Drucksensors aktiviert, bei „Handbetrieb" öffnet sich das Ventil und Wasser wird
bis zur Deaktivierung nachgefüllt, „gesperrt" bedeutet keine Befüllung
1.2
Gemessener Wasserstand in cm
2.1
Status des Wasserstandes
2.2
Status des Ventils: offen oder geschlossen
3.1
Mindestwasserstand: wichtig für den Trockenlaufschutz der Pumpe, beim Unterschreiten des Wertes wird die
Pumpe automatisch abgeschaltet und eine Push-Up Benachrichtigung an das Engerät gesendet
3.2 / 4.2 /5.2 / 6.2 geben den Status an, ob die festgelegten Werte erreicht wurden,führen folgende Aktionen aus:
4.1
Wenn der Wert unterschritten wird, öffnet sich das Wasserventil zur Nachfüllung
5.1
Wird der Wert erreicht, schließt das Wasserventil wieder, die Nachfüllung stoppt
6.1
Wird dieser Wert erreicht, wird automatisch eine Rückspülung ausgelöst und gleichzeitig eine
Push-Up Benachrichtigung an das Endgerät gesendet. Durch die Rückspülung wird der Filter gereinigt
und das überflüssige Wasser im Becken in den Kanal geleitet
7.1
De-/Aktivieren von Befüllen bei Ventilposition „Rückspülen": Bei „Ein" ist Ventil offen
7.2
Maximale Befüllzeit: Überfüllschutz
DRUCK-
Art.Nr. 740046
SCHWIMMER
Art.Nr. 31150
SENSOR
0 - 10 V,
SCHALTER
mit 5m
0 - 0,3 bar
Anschlusskabel
MAGNET
Art.Nr. 7300699
Art.Nr. 50631
VENTIL
230V AC, G 1/2"
24V DC, G 1/2"
www.iqnnect.net
FUNKTIONEN DRUCKSENSOR
Art.Nr. 31152
VERDRAHTUNGSPLAN
mit 15m
Anschlusskabel
