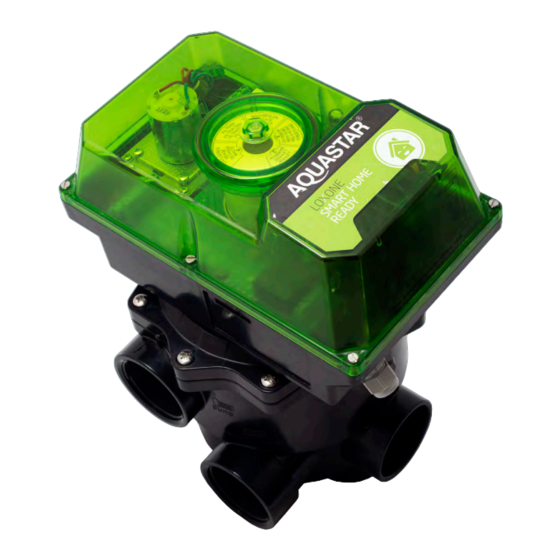

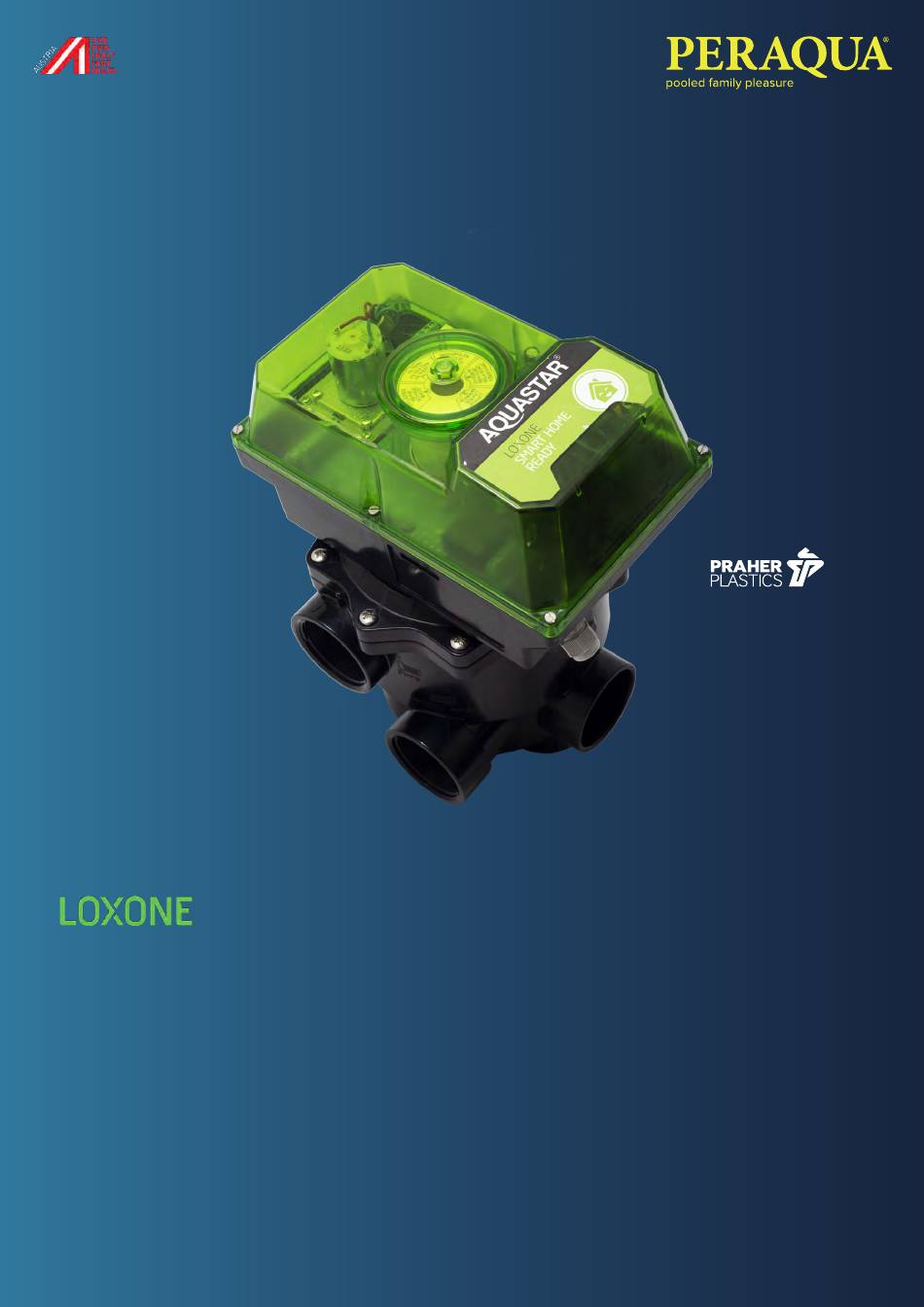

- Seite 1 AQUASTAR® AIR POOLSTEUERUNG BEDIENUNGSANLEITUNG AQUASTAR® AIR POOL CONTROL OPERATION MANUAL...
- Seite 2 PERAQUA Professional Water Products GmbH Handelsstraße 8, 4300 St. Valentin Tel. +43 7435 58 488-0 info@peraqua.com WWW.PERAQUA.COM MEMBER OF PERAPLAS Deutschland GmbH Regensburger Ring 12, 91154 Roth - DE Tel. +49 9171 96771200 office.de@peraplas.com CHEMIA BRUGG AG Aarauerstrasse 51, 5200 Brugg - CH Tel.
- Seite 3 www.praher-plastics.com...
-
Seite 5: Inhaltsverzeichnis
Arbeitssicherheitshinweise Sicherheitshinweise Restrisiken Allgemein Bestimmungsgemäße Verwendung Montage Einbinden in die Loxone Config Elektrischer Anschluss Technische Daten Anschlussplan für Pumpe und Kugelhahn EO510 ECO Platinen Abmessungen Explosionszeichnung Loxone Aquastar Air Demontage Loxone Aquastar Air Zubehör für Loxone Aquastar Air Fehlerbehebung www.praher-plastics.com... - Seite 6 www.praher-plastics.com...
-
Seite 7: Urheberrecht
© 2020 Praher Plastics Austria GmbH Diese Bedienungsanleitung ist in der Absicht geschrieben worden, von denen gelesen, verstanden und in allen Punkten beachtet zu werden, die für den Bereich Loxone Aquastar Air verantwortlich sind. Nur mit der Kenntnis der hier angeführten Hinweise können sie Fehler am Loxone Aquastar Air vermeiden und einen störungsfreien Betrieb gewährleisten. -
Seite 8: Gewährleistungs- Und Haftungsansprüche
Ursachen zurückzuführen sind. Nicht bestimmungsgemäße Verwendung des Loxone Aquastar Air Unsachgemäßes Montieren, in Betrieb nehmen, Bedienen und Warten des Loxone Aquastar Air Betreiben des Loxone Aquastar Air bei defekten Sicherheitseinrichtungen oder nicht ordnungsgemäß... -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät wurde nach den Schutzmaßnahmen für elektronische Geräte gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise beachten, die in dieser Bedienungsanleitung enthalten sind. ... -
Seite 10: Restrisiken
Es handelt sich hierbei um eine Steuereinheit für ein Praher 6 Wege-Ventil die mit einem Miniserver von Loxone betrieben wird. Mit einem Loxone Aquastar Air wird vollautomatisch ein Filter per Zeit und Druck rückgespült und die Pumpe eines Schwimmbades angesteuert sowie diverse Erweiterungen für die Loxone Steuerung zur Verfügung gestellt. -
Seite 11: Montage
WICHTIG! Während dem Ablauf eines Zyklus muss sichergestellt sein, dass die Filterpumpe ausgeschaltet ist! Der Praher Plastics Austria Loxone Aquastar Air ist für die 6-Wege Ventile von Praher zugelassen. Bei allen anderen Ventiltypen können Fehlfunktionen auftreten da nicht garantiert werden kann, dass diese mit Abmaßen der Praher 6 Wege Ventile übereistimmen. -
Seite 12: Einbinden In Die Loxone Config
Einbinden in die Loxone Config Damit der Loxone Aquastar Air eingelernt werden kann, muss diese zunächst in den Lernmodus versetzt werden. 10.1 Erstinbetriebnahme: Wenn die Spannungsversorgung zum ersten Mal eingeschaltet wird, startet der Lernmodus automatisch. 10.2 Erneuter Einlernprozess: Möchten Sie den Loxone Aquastar Air neu einlernen, kann der Lernmodus jederzeit auch manuell gestartet werden. - Seite 13 Im Peripherie Baum wird nun das Gerät gelistet. Folgende Objekte stehen in der Programmierung zur Verfügung: Neben den klassischen Funktionen eines 6-Wege-Ventils verfügt der Loxone Aquastar Air auch noch über eine 2 analoge Eingänge (1x 0-10V, 1x 0,5-4,5V), 3 frei programmierbare Relais sowie eine 1-Wire Schnittstelle für zum Beispiel Temperatursensoren.
-
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss a) Anschluss der Versorgungsspannung 100 – 240 V AC 50/60 Hz L1 N b) Anschluss für Pumpe Potentialfrei: 250VAC 8A bei cosφ=1, 30VDC 8A 13 14 (Bei größeren Lasten muss ein Hilfsrelais verwendet werden) Auf Position Filtern, Nachspülen, Zirkulieren, Entleeren und nach Ablauf von ca. -
Seite 15: Technische Daten
Technische Daten Spannung: 100-240V AC 50/60 Hz Schutzart: IP 65 Frequenz: 50-60 Hz max. Eigenverbrauch: 15 W 11/2“, 2“ Umgebungsbedingungen: 0-40°C, 0-95%rF nicht kondensierend Max. statischer Druck: 0,3 Bar Max. Wassersäule: Anschlussplan für Pumpe und Kugelhahn EO510 ECO 13.1 Anschluss einphasige Pumpe 13.2 Anschluss drei phasige Pumpe www.praher-plastics.com... -
Seite 16: Platinen
Platinen 14.1 Mainboard 14.2 Netzteil www.praher-plastics.com... -
Seite 17: Abmessungen
Abmessungen 1 ½” SM 1 ½” TM 2” SM 3” SM 99,5 29,5 31,5 85,5 61,5 59,5 163,5 42,5 87,5 18,5 18,5 62,5 Dimensionen in mm www.praher-plastics.com... -
Seite 18: Explosionszeichnung Loxone Aquastar Air
Explosionszeichnung Loxone Aquastar Air Aquastar Gehäusedeckel mit Moosgummischnur Steuerplatine SK-Schraube Getriebemotor Pumpenendschalter Aquastar Gehäuseboden Gerätestecker und Kabel Drucksensor Ventiltelleraufbau 10. V6ND Ventil 1 ½“, 2“ Notgriff www.praher-plastics.com... -
Seite 19: Demontage Loxone Aquastar Air
Demontage Loxone Aquastar Air Für die Demontage des elektronischen Steuerkopfes vom Ventil wird ein Steckschlüssel mit Schlüsselweite 15 mm benötigt. Montage in umgekehrter Reihenfolge (Schritt 1 – 8) ausführen. Schauglas (Schritt 2) handfest (4 Nm – 8 Nm) und SK-Schraube (Schritt 4) mit mindestens 10 Nm montieren. -
Seite 20: Zubehör Für Loxone Aquastar Air
Zubehör für Loxone Aquastar Air Notgriff Aquastar Art.Nr. 101862 SafetyPack Rückschlagventil S6 Schmutzfilter S4 31,5 101,5 31,5 38,5 115,3 38,5 124,5 PVC Kugelhahn DN32 – DN50 S6 EO510 ECO 230V 1 1/4“ 1 1/2“ 2“ 101,5 101,5 115,3 138,5 138,5... -
Seite 21: Fehlerbehebung
Antrieb löst ständig den Rückspülzyklus aus o Im System befindet sich eine Druckerhöhende Komponenten (z.B. Solarabsorber) Drucksensor so einstellen, dass der Loxone Aquastar Air auch bei erhöhten Druck nicht auslöst Pumpe schaltet nicht ein bzw. nicht aus ... - Seite 23 Directions for use Assembly Add the Device into the Loxone Config Electrical Connection Technical data Connection diagram for pump and Praher ball valve EO510 Circuitboards Dimensions Exploded view drawing Loxone Aquastar Air Dismantling Loxone Aquastar Air Loxone Aquastar Air Accessories Troubleshooting www.praher-plastics.com...
- Seite 24 www.praher-plastics.com...
-
Seite 25: Residual Risk
The following is a control unit for a Praher 6-way valve that is operated using a Loxone miniserver. The Loxone Aquastar Air backwashes a filter fully automatically via time and pressure and controls the pump of a swimming pool as well as various extensions for the Loxone control unit. -
Seite 26: Assembly
Important! During a cycle the filter pump motor must be shut off! The Praher Plastics Loxone Aquastar Air is approved for 6-way valves by Praher. Malfunctions can occur with any other valve type as we are unable to guarantee that these valves match the dimensions of the Praher 6-way valves. -
Seite 27: Add The Device Into The Loxone Config
Add the Device into the Loxone Config Before being able to use the Loxone Aquastar Air, it must be learnt-in. To do this the Aquastar needs to be in learing mode. 10.1 Initial setup When the Loxone Aquastar Air is powered up for the first time, the learning mode will start automatically. - Seite 28 The device will now be listed in the Periphery tree. The following objects are now available for configuration as part of the device itself: Beyond the classic functions of a 6-way-back wash valve the Loxone Aquastar Air has 2 analogue inputs (1x 0-10V, 1x0,5-4,5V), 3 free-programmable relais and also a 1-Wire interface. (For...
-
Seite 29: Electrical Connection
Electrical Connection a) Connection to the supply voltage 100 – 240 V AC 50/60 Hz L1 N b) Connection for pump Potential free: 250VAC 8A at cosφ=1, 30VDC 8A 13 14 (Use a Auxiliary relay at greater loads) For position ’filter’, ’backwash’, ’rinse’, ’waste’ and ‘circulate’ and after a time lag of approx. -
Seite 30: Technical Data
Technical data Voltage: 100-240V AC 50/60 Hz Protection: IP 65 Frequency: 50-60 Hz Max. Power: 15 Watt 11/2“, 2“ Environmental conditions: 0-40°C, 0-95%RH not condensing Max static pressure: 0,3 Bar Max water column: Connection diagram for pump and Praher ball valve EO510 13.1 Connection diagram for one phase pump 13.2... -
Seite 31: Circuitboards
Circuitboards 14.1 Mainboard 14.2 Power Supply www.praher-plastics.com... -
Seite 32: Dimensions
Dimensions 1 ½” SM 1 ½” TM 2” SM 3” SM 99,5 29,5 31,5 85,5 61,5 59,5 163,5 42,5 87,5 18,5 18,5 62,5 Dimensionen in mm www.praher-plastics.com... -
Seite 33: Exploded View Drawing Loxone Aquastar Air
Exploded view drawing Loxone Aquastar Air Aquastar lid with foam rubber cord Control board Hexagon screw Gear motor Pump-end switch Aquastar body bottom Cable with connector Pressure sensor Valve plate with O-rings 10. V6ND Valve 1 ½“, 2“ 11. Emergency handle... -
Seite 34: Dismantling Loxone Aquastar Air
Dismantling Loxone Aquastar Air For dismantling the electronic drive off the valve a box spanner with a wrench size of 15mm is needed. Carry out Installation in reverse order (step 8 – 1) Inspection glas (step 2) to be screwed stalwartly (4Nm –... -
Seite 35: Loxone Aquastar Air Accessories
Loxone Aquastar Air Accessories Aquastar Emergency grip SafetyPack Art.Nr. 101862 Check valve S6 Line strainer S4 31,5 101,5 31,5 38,5 115,3 38,5 124,5 PVC ball valve DN32 – DN50 S6 EO510 ECO 230V 1 1/4“ 1 1/2“ 2“ 101,5 101,5... -
Seite 36: Troubleshooting
The drive continually triggers the backwash cycle o The system contains pressure boosting components (e.g., Solar absorbers) Set the pressure sensor in such a way that the Loxone Aquastar Air does not trip even at increased pressure The pump fails to switch on or off ... - Seite 37 www.praher-plastics.com...
- Seite 39 Made in Austria/Europe. © Praher Plastics Austria GmbH Zertifiziert nach / certified acc. to EN ISO 9001:2015 PM LD 4.2-001A EN Diese Druckschrift enthält keine Gewährleistungszusagen, sondern will lediglich eine erst Information vermitteln. Das Programm wird ständig erweitert, daher entsprechen die Ausführungen und Typen dem Stand bei Drucklegung.
