Seite 12
4 Aufstellen des Geräts
Montage
Der NEUE EcoHeater
MEH.210501.01.DE
Das Gerät ist auf einem schwingungsfreien, waagerechten und ebenen
Untergrund aufzustellen.

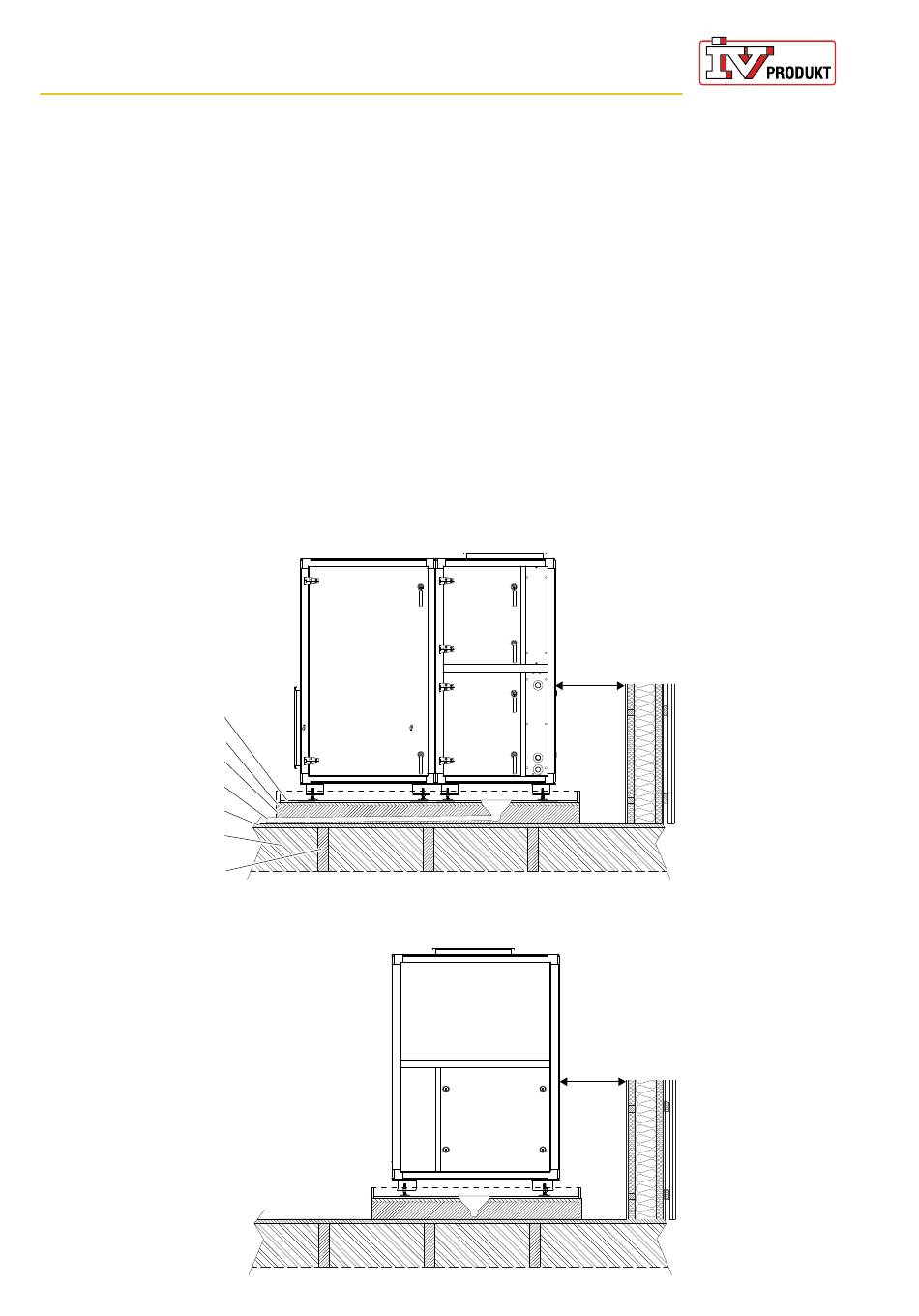

Im Beispiel oben ist ein „schwimmend verlegter Boden" dargestellt, der eine
gute Schwingungsdämpfung bietet. Auf dem schwimmend verlegten Boden wird
vorzugsweise eine wasserdichte Wanne mit Wasserabfluss zur Drainage von
Kondenswasser angelegt.
1 Balkenlage, bei Aufstellung über einer schallempfindlichen Umgebung
müssen u. U. zusätzliche Maßnahmen getroffen werden.
2
Isolierung Balkenlage
3
Bodenplatte
4
Drainage/Wasserabfluss
5
Steinwolle 100 mm
6
Spanplatte 22 mm oder gleichwertig
7
Wasserdichte Wanne mit Wasserableitung
7
6
5
4
3
2
1
Unsere laufende Produktentwicklung kann zu Änderungen ohne Vorankündigung führen.
Min. 300 mm
OUT
IN
Min. 300 mm
