Montage und Anschluss Schaltaktor AKS 10A -
1. Montieren Sie den Schaltaktor auf der Hutschiene.
Place the Switch Actuator on DIN 35mm rail.
2. Schliessen Sie den Aktor am KNX Bus an.
Connect the Switch Actuator to the KNX bus.
3. Verkabeln Sie den Schaltaktor laut Zeichnung. Die Schaltkontakte sind durch vorgeschaltete Leitungschutzschalter abzusichern.
Wire up the Switch Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.
4. Busspannungsversorgung zuschalten.
Switch on KNX power supply.
5. Versorgungsnetzspannung und Netzspannung Eingänge zuschalten.

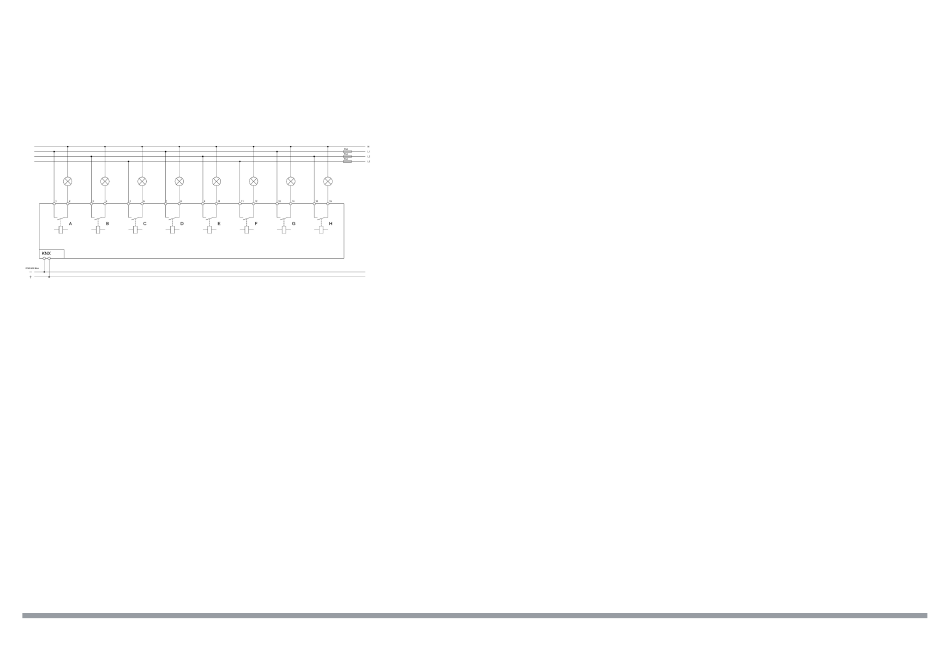

Anschlussbeispiel AKS-0810.03 10A -
Exemplary circuit diagram AKS-0810.03 10A
MDT technologies GmbH
51766 Engelskirchen
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
Stand: 0421
Installation Switch Actuator AKS 10A
Switch up mains power suppy.
Papiermühle 1
knx@mdt.de
www.mdt.de
Beschreibung Schaltaktor AKS -
Description Switch Actuator AKS
Die neue AKS Serie bietet mehr Kanäle bei geringerem Platzbedarf, somit sinken die Kanalkosten und die Kosten für die Unterverteilung.Der
MDT Schaltaktor empfängt KNX/EIB Telegramme und schaltet je nach Ausbaustufe bis zu 12 Verbraucher unabhängig voneinander. Jeder
Ausgang wird über ein bistabiles Relais geschaltet und kann zusätzlich über die Taster am Aktor manuell betätigt werden. Jeder Ausgang
ist durch die ETS individuell programmierbar. Zur Auswahl stehen logische Verknüpfungen, Statusrückmeldungen, Sperrfunktionen,
zentrale Schaltfunktionen sowie umfassende Zeitfunktionen wie z.B. Ein-/ Ausschaltverzögerungen und Treppenlichtzeitfunktionen.
Zusätzlich stehen Szenenfunktionen zu Verfügung. Bei Buspannungsausfall halten alle Relais Ihre aktuelle Schaltstellung. Für den Fall eines
Busspannungsausfalles oder einer Wiederkehr können die Schaltstellungen der Relais individuell für jeden Kanal programmiert werden.
Der MDT Schaltaktor ist zur festen Installation auf einer Hutprofilschiene in Verteilungen vorgesehen. Die Montage muss in trockenen
Innenräumen erfolgen.
The new AKS series offers more channels at less space, so lower costs per channel. The MDT Switch Actuator receives KNX/EIB telegrams
and switches up to 12 independent electrical loads. Each output uses a bistable relay and can be operated manually via a push button.
A green LED indicates the switching status of each channel. The outputs are parameterized individually via ETS. The device provides
extensive functions like logical operation, status response, block functions, central function, delay functions and staircase lighting function.
Additionally the device provides several time and scene control. If the bus voltage fails, all outputs hold their current position. After bus
voltage failure or recovery the relay position is selected in dependence on the parameterization. The MDT Switch Actuator is a modular
installation device for fixed installation in dry rooms. It fits on DIN 35mm rails in power distribution boards or closed compact boxes.
Inbetriebnahme Schaltaktor AKS 10A -
Commissioning Switch Acuator AKS 10A
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Schaltaktor.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the pyhsical address and parameters into the Switch Actuator.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Handbedienung Schaltaktor AKS 10A -
Manually operating Switch Actuator AKS 10A
Die Handbedienung erfolgt durch Betätigen der jeweiligen Kanaltaster. Der Schaltzustand wird durch die grüne LED angezeigt.
Each output can be operated manually via its particular push button. A green LED indicates the switching status of each channel.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
