TC ROUTER ... 3G/4G
18 / 156
PHOENIX CONTACT
3.6
Anschließen
3.6.1
Antenne
–
Das zugelassene Zubehör für dieses Funksystem finden Sie am Produkt unter
phoenixcontact.net/products.
–
Beachten Sie die Dokumentation der Antenne.
U S
E R
R
C O
N
M ic
r o
S D
L A
N
1
L A
N
2
A N
T 1
ANT 1
A N
T 2
2 4 V
0 1
I1
I2
0 1

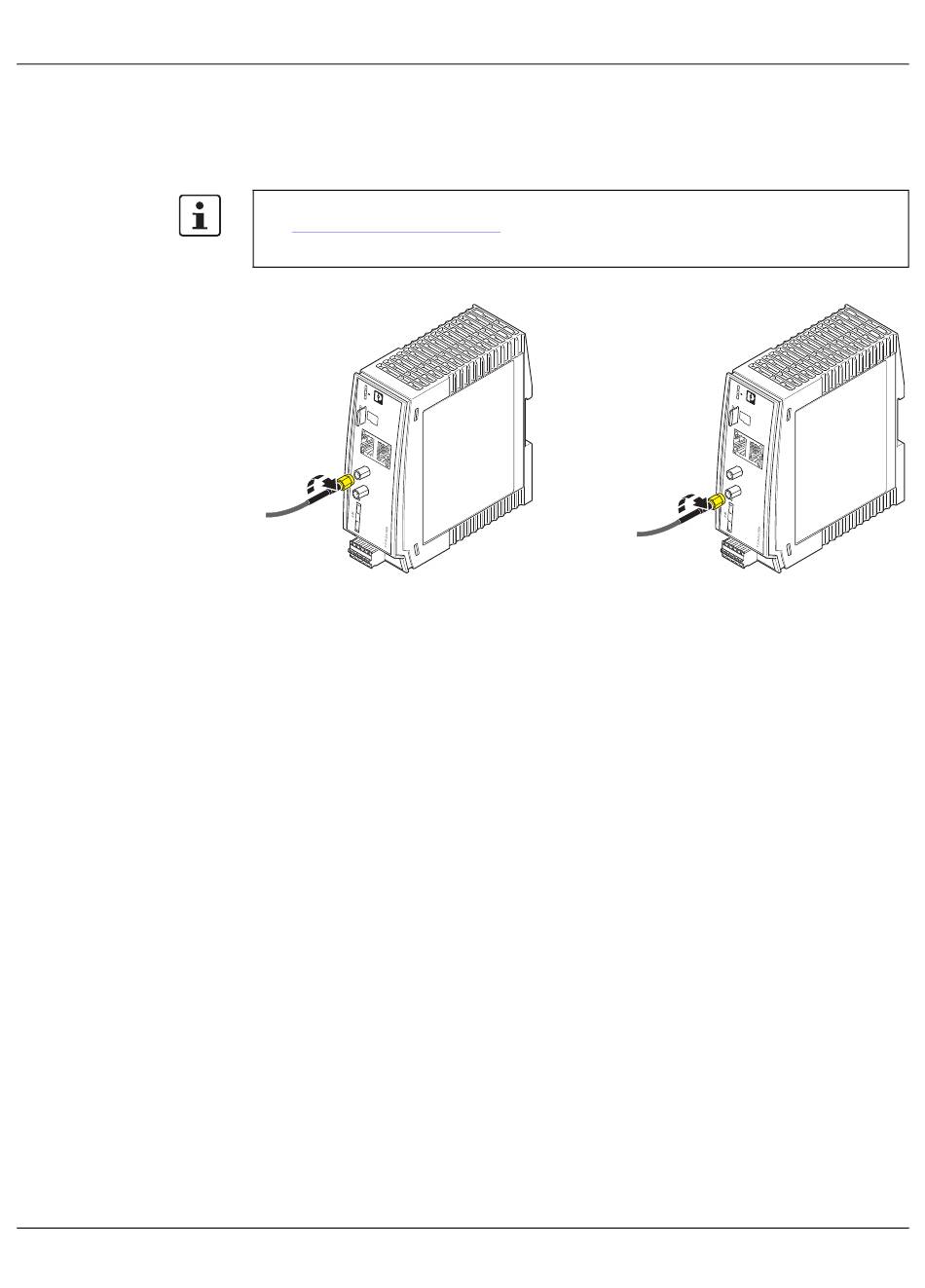

Bild 3-6
Antenne anschließen (4G-Router)
Die 4G-Router haben zwei Antennenanschlüsse. Um einen optimalen LTE-Empfang zu er-
reichen, schließen Sie bei den 4G-Routern immer zwei Antennen an. Die 3G-Router haben
nur einen Antennenanschluss.
•
Schließen Sie eine bzw. zwei geeignete Antennen an den Antennenanschluss an.
•
Das Antennenkabel darf maximal 5 Meter lang sein.
•
Prüfen Sie die Signalqualität im Web-based Management unter "Device Information,
Status, Radio".
•
Bei gutem oder sehr gutem Empfang fixieren Sie die Antenne.
•
Schrauben Sie die Antenne handfest an das Gerät (1,7 Nm).
U S
E R
R
C O
N
M ic
r o
S D
L A
N
1
L A
N
2
A N
T 1
A N
T 2
ANT 2
2 4 V
0 1
I1
I2
0 1
107025_de_04
