3.3

Aufbau

3.3.1

4G-Router

11
10
9
US
ERR
CON
8
Micro
SD
LAN 1 LAN 2
7
ANT 1
ANT 2
6
24V 0V I1 I2 01

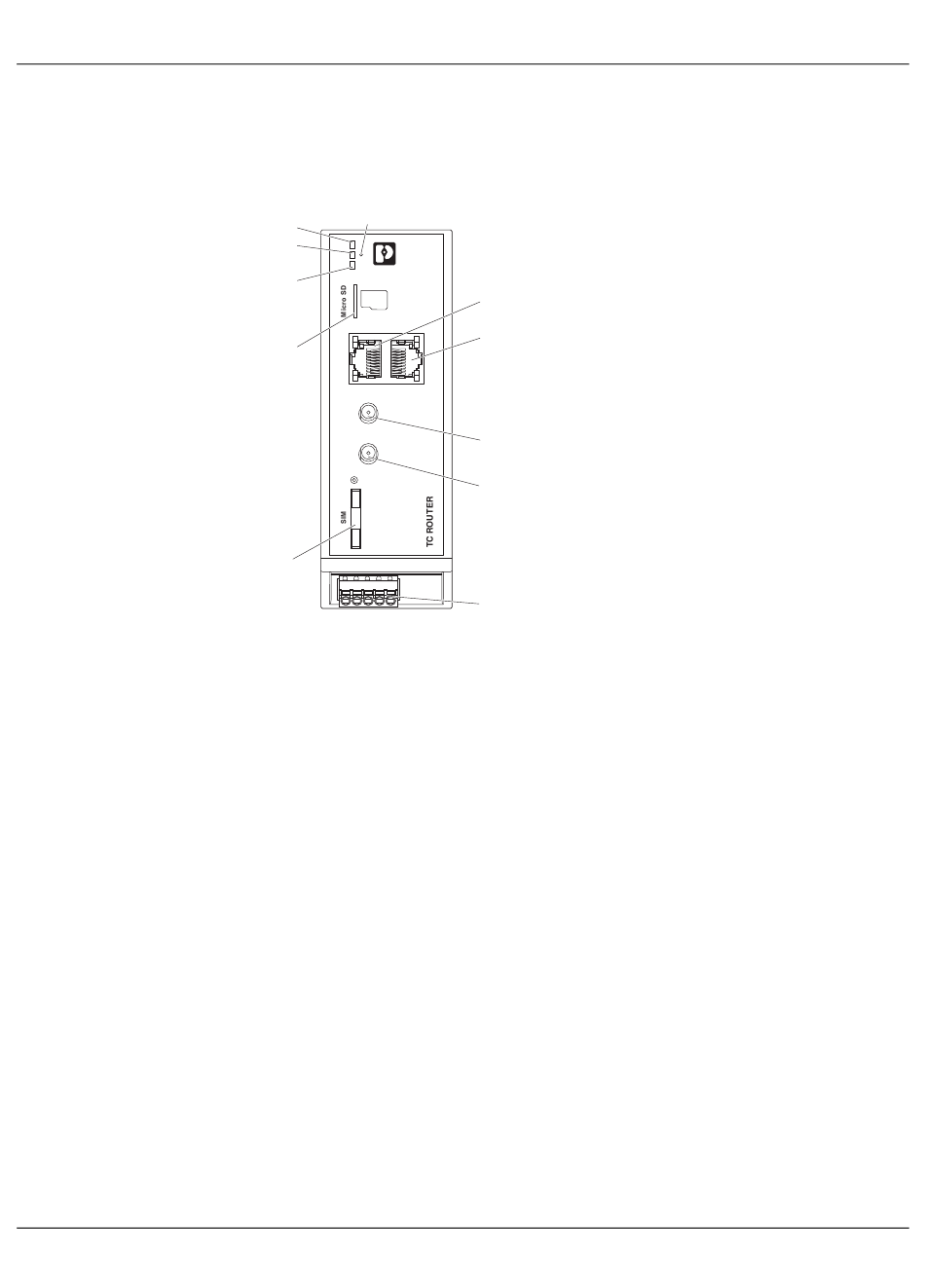

Bild 3-1 4G-Router
1 LAN-Schnittstelle 1
2 LAN-Schnittstelle 2
3 SMA-Antennenanschluss 1, primäre Antenne
4 SMA-Antennenanschluss 2, sekundäre Antenne
5 Steckbare Schraubklemme COMBICON
SIM-Schnittstelle
6
7 Slot für microSD-Karte
8 CON-LED
9 ERR-LED
10 US-LED
11 Reset-Taster
1
2
3
4
5
