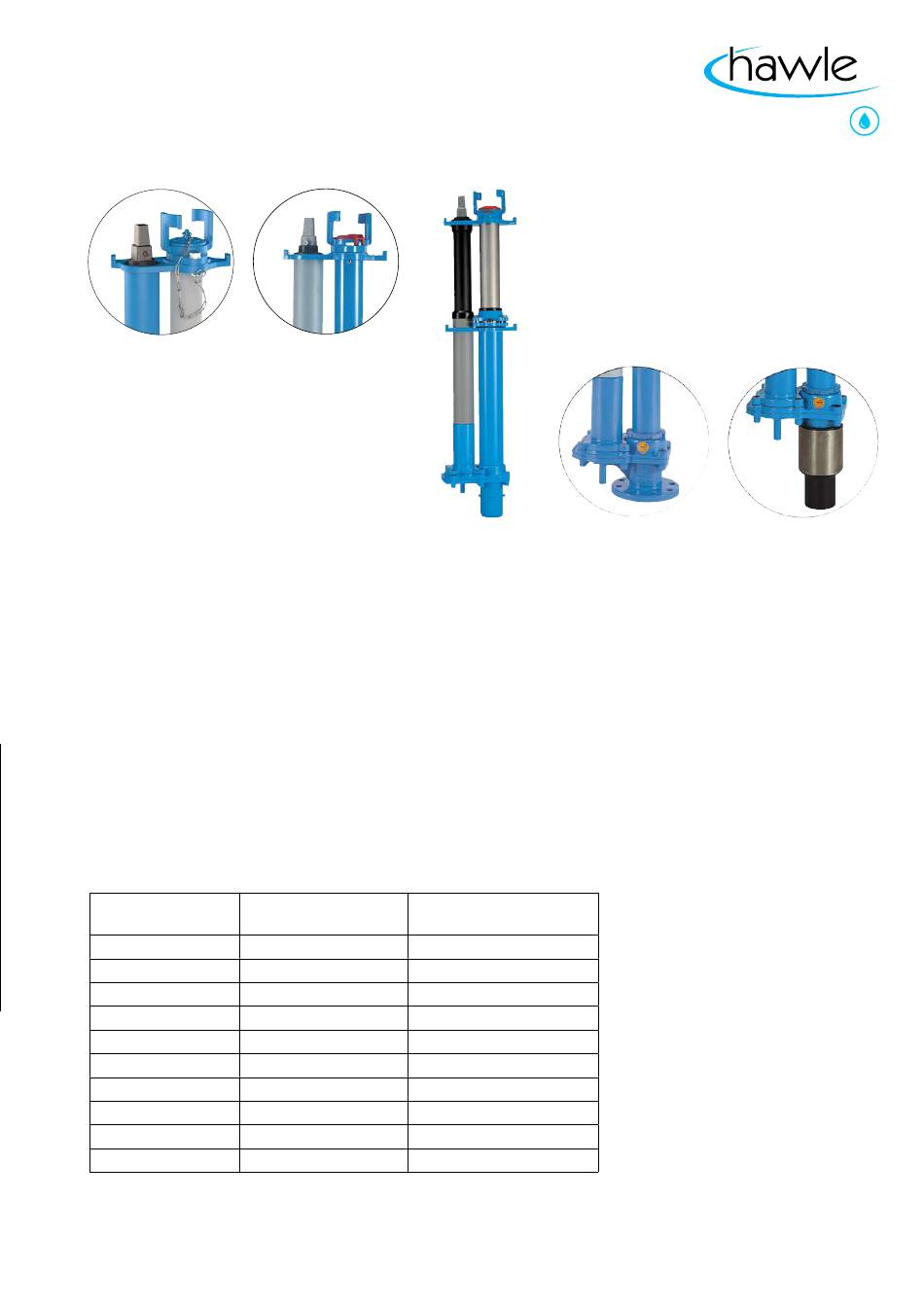

Bedienungs- und Wartungsanleitung für
Freistrom-Unterflurhydrant „höhenverstellbar"
Best.-Nr. 494-00
1. Bestimmungsgemäße Verwendung / Produktbeschreibung
Bauarten:
Guss-Steckdeckel
Kunststoff-Klauendeckel
Medium: Trinkwasser
Max. Betriebsdruck: 16 bar
Material: Gussbauteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Mediumrohr: nichtrostender Stahl, Hawle-Epoxy-Pulverbeschichtung
Spindel/Steckscheibe/Steckscheibenantrieb: nichtrostender Stahl
Schutzrohr: PP (Polypropylen), Dichtungen: EPDM gemäß DVGW W 270
metallische Werkstoffe in Trinkwasserkontakt nach Positivliste des deutschen Umweltbundesamt (UBA)*
Zubehör: ( siehe jeweils gesonderte Bedienungsanleitungen )
• Sickerelement zu höhenverstellbarem Unterflurhydrant, Best.Nr. 494-01
• Sickerschlauch zu Unterflurhydrant, Best.Nr. 490-04
• Schmutz- und Verdrehsicherung, Best.Nr. 490-05 (bei Hydranten mit Spitzende zwingend erforderlich)
• Sollbruchstelle für Unterflurhydranten, Best.Nr. 490-08
Hawle Freistrom-Unterflurhydranten „höhenverstellbar" entsprechend EN 14339, DIN EN 1074 und DVGW W386.
Klauenkupplung für Standrohre nach DIN 14375-1.
Folgende Ausführungen sind lieferbar:
Best.Nr.
494 080 1001
494 080 1251
494 080 1301
494 080 1501
494 080 2001
494 081 1001
494 081 1251
494 081 1301
494 081 1501
494 081 2001
Bei allen Hawle Freistrom-Unterflurhydranten
und Mediumrohr wesentlich günstigere hydraulische Verhältnisse als bei Hydranten mit herkömmlicher Ventilkegel-
absperrung.
03/2021
BAIO
-Spitzende DN 80
®
Rohrdeckung
[ m ]
1,00 - 1,30
1,25 - 1,55
1,30 - 1,65
1,50 - 2,05
2,00 - 2,55
1,00 - 1,30
1,25 - 1,55
1,30 - 1,65
1,50 - 2,05
2,00 - 2,55
ergeben sich in Offenstellung durch die Trennung von Betätigungs-
®
Seite 1 von 4
Flanschanschluss DN 80
Verlängerung
[ mm ]
300
300
350
550
550
300
300
350
550
550
PE-Ende d 90/d110
Änderungen vorbehalten
Mat.Nr. 584
