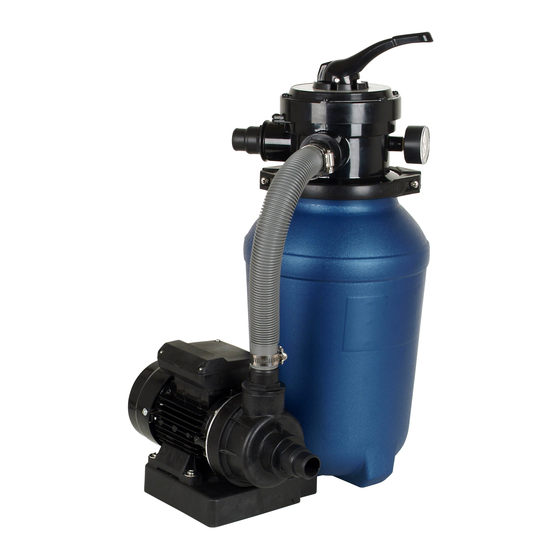

TIP SPF 180 E Original-Gebrauchsanweisung
Inhaltszusammenfassung für TIP SPF 180 E

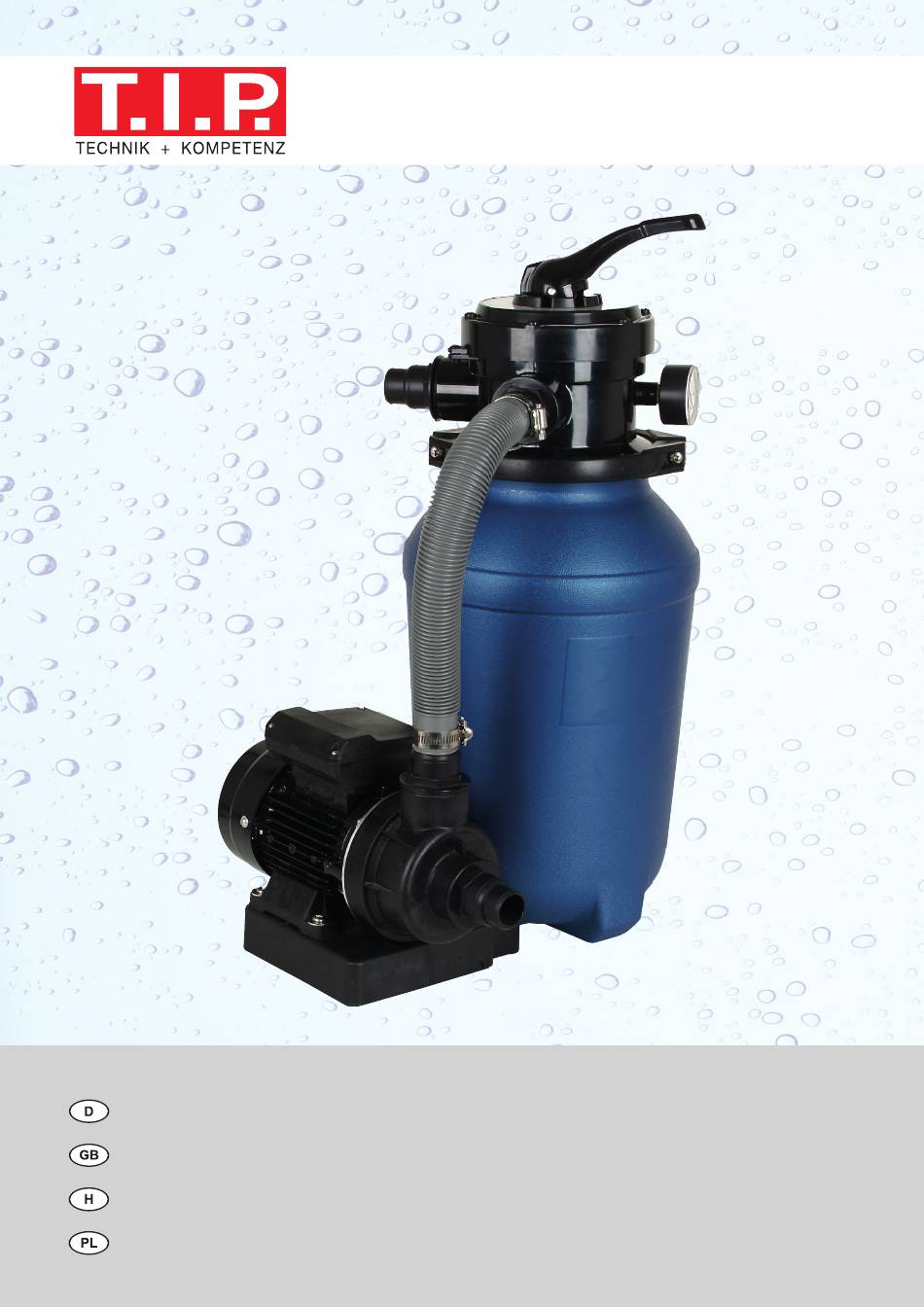

- Seite 1 SPF 180 E Originalgebrauchsanweisung – Sandfi lteranlage Translation of original operating instructions – Swimming Pool Filter Set Az eredeti használati útmutató fordítása – Medence szűrőkészlet Tłumaczenie oryginalnej instrukcji obsługi – Zestaw fi ltacyjny do basenu...
- Seite 2 Normen: Schwimmbadfilter Set EN 55014-1:2006 + A1:2009 + A2:2011 Swimming Pool Filter Set EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 SPF 180 E EN 62233:2008 EN 60335-2-41:2003 + A1:2004 + A2: 2010 EN 60335-1:2012 + A11:2014 EN 50581:2012 Dokumentationsbevollmächtigter: Peter Haaß...
-
Seite 3: Inhaltsverzeichnis
Vor Inbetriebnahme bitte unbedingt die Gebrauchsanweisung lesen Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. -
Seite 4: Technische Daten
2. Technische Daten Modell SPF 180 E Netzspannung / Frequenz Pumpe 220-240 V~ / 50 Hz Nennleistung P1 / P2 250 Watt / 180 Watt Schutzart IPX5 Durchfluss Sandfilter 4.500 l/h Max. Fördermenge (Q 7.900 l/h Max. Druck 0,6 bar Gewindeanschluss 45,48 mm (1½"... -
Seite 5: Installation
Arbeitsweise des Sandfilter Sets Das einströmende Wasser wird über das 4-Wege-Ventil in den oberen Teil der Sandfilterfüllung geleitet. Auf sei- nem Weg durch die Sandfilterfüllung werden Schmutz und Fremdkörper im Filterbett zurückgelassen. Das gefil- terte Wasser gelangt vom unteren Teil des Sandfilterbehälters über ein Ausströmrohr durch das 4-Wege-Ventil wieder in das Schwimmbecken. - Seite 6 Hängen Sie den Sandfilterbehälter so in die Grundplatte der Pumpe ein, dass die Ablassöffnung des Filter- behälters nach außen zeigt (Abb.3). Abb. 3 Bauen Sie nun das Ausströmrohr mit dem unteren Filtertopf von oben in den Sandfilterbehälter ein. Dann le- gen Sie den Einfülltrichter auf die obere Öffnung des Behälters.
-
Seite 7: Installation Der Anschlussleitung Der Pumpe
Verbinden Sie den Sandfilterbehälter mit dem Schlauch, den Schlauchklemmen und Schlauchanschlüssen. (Abb. 6) Abb. 6 Beachten Sie folgende Hinweise zur Installation 1． Falls die Pumpe, wie empfohlen, unterhalb des Wasserstandes installiert wird, sollte ein Absperrventil einge- baut werden. Dies verhindert einen Wasserfluss bei Wartungsarbeiten. 2．... -
Seite 8: Elektrischer Anschluss
Zulauf der Pumpe (Pump) Ablauf zum Schwimmbecken (Pool) für Filterbetrieb Ausgang für Abwasser (Waste) für Rückspülen Manometer Abb. 7. Stellen Sie sicher, dass immer ausreichend Wasser im Sandfiltertank ist, bevor Sie starten. Wenn die Pumpe nicht läuft, beachten Sie die Hinweise im Abschnitt Fehlersuche / Ratschläge. Stellen Sie sicher, dass alle Saug- und Auslassventile geöffnet sind, bevor Sie die Pumpe starten, andernfalls wird dies zu Schäden an der Pumpe führen (s. -
Seite 9: Inbetriebnahme
8. Inbetriebnahme Während des Betriebs der Pumpe dürfen sich keine Personen im Wasser aufhalten. Die Pumpe darf nur in dem Leistungsbereich verwendet werden, der auf dem Typenschild ge- nannt ist. Das Trockenlaufen - Betrieb der Pumpe, ohne Wasser zu fördern - muss verhindert werden, da Wassermangel zum Heißlaufen der Pumpe führt. -
Seite 10: Wartung Und Pflege
Nachspülen (Rinse) – Nach dem Rückspülen wählen Sie bei ausgeschalteter Pumpe die Position Nachspülen. Schalten Sie die Pumpe erneut an und lassen Sie sie für ca. 1 Minute laufen. Dadurch wird der Schmutz aus dem Rückspülvorgang aus dem Filter gewaschen und ein möglicher Rückfluss in das Schwimmbecken verhindert. Schalten Sie dann die Pumpe wieder aus, setzen das Ventil auf Position FILTER und starten die Pumpe für den normalen Filterbetrieb. - Seite 11 TÖRUNG ÖGLICHE RSACHE EHEBUNG 2. Der Motor läuft, Das Pumpengehäuse ist nicht mit Stellen Sie sicher, dass der Wasserstand aber die Pumpe Flüssigkeit befüllt. im Becken oberhalb des Saugpunktes ist. fördert keine Stellen Sie sicher, dass Siebe frei von Flüssigkeit. Schmutz sind.
-
Seite 12: Garantie
12. Bestellung von Ersatzteilen Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unse- re Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innova-... - Seite 13 Abb. 8 Position Teile Nr. Beschreibung Menge 72140 4-Wege Ventil 72141 Spannring 72142 O-Ring 70790 Sandfilterbehälter 72144 Ausströmrohr mit Filterkorb 72145 Ablassfilter 70792 Grundplatte 72147 Schrauben M6*25 und Muttern M6 72148 O-Ring 72149 Schlauchanschluss 72150 Schlauchschelle 72151 32 mm (1¼″)*35 cm Verbindungsschlauch 72152 Pumpe (220-240V~ / 50 Hz) komplett 72153...
-
Seite 14: Service
Fax: + 49 (0) 7263 / 9125 25 Siemensstraße 17 E-Mail: service@tip-pumpen.de D-74915 Waibstadt Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: service@tip-pumpen.de an- gefordert werden. Nur für EU-Länder Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umset- zung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer um-... - Seite 50 Notizen / notes / note / notas...
- Seite 51 Notizen / notes / note / notas...
-
Seite 52: Service-Hotline
Sollten Sie technische Fragen oder Probleme bei der Inbetriebnahme haben, können Sie uns gerne unter folgenden Telefonnummern kontaktieren: SERVICE-HOTLINE +49 (0) 7263 9125-0 Montag bis Freitag von 08.00 bis 17.00 Uhr Email: service@tip-pumpen.de TECHNIKER-SPRECHSTUNDE +49 (0) 7263 9125-50 Montag bis Freitag von 15.00 bis 17.00 Uhr T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17...
