MONTAGE

Der WDU darf nicht näher als 10 cm zum Boden,
an der Decke oder an den Wänden der Kammer
aufgestellt werden
Logosol WDU muss in einer Öffnung montiert
werden, die eine Breite von 250 mm und eine Höhe
von 505 mm hat und das Gehäuse soll waagrecht
angebracht werden. Das Gerät muss mit dem
Ausblaser nach unten montiert werden.
Das Ausblasen des Trockners sollte nicht direkt gegen
das zu trocknende Material erfolgen, sollte aber unter
das Material einblasen.
Stellen Sie sicher, dass der äußere Lüfter des Lüfter-
motors über genügend Platz verfügt und dass die
Steuerung der elektrischen Anlage leicht zugänglich ist.
KONTROLLE DES GEBLÄSES AUF FUNKTION
Wenn der WDU ordnungsgemäß in eine geschlossenen
Trockenkammer eingebaut ist, kontrollieren, dass
der Gebläsemotor startet. Wenn das Gebläse nach
Einschalten des WDU nicht startet, die Stromversorgung
unterbrechen.
KONTROLLE DER FUNKTION DES
THERMOSTATES
Schalten Sie den Strom aus. Stellen Sie das WDU in
einen beheizten Raum mindestens 20 Grad C und
warten Sie, bis der WDU den gleichen Temperaturwert
erreicht hat. Drehen Sie den Thermostateinstellknopf
(B11) runter unter 20 Grad und dann wieder über den
Umgebungstemperatur. Ein deutliches Klicken sollte zu
hören sein, wenn der Einstellknopf die Umgebungs-
temperatur überschreitet. Wenn kein Klick zu hören ist,
darf der WDU nicht gestartet werden.
Abknicken der Luftführung zum WDU. Das Blech an
beiden Seiten 90° umbiegen. Die Abbildung rechts zeigt,
wie das Blech am WDU aufzusetzen ist.
6

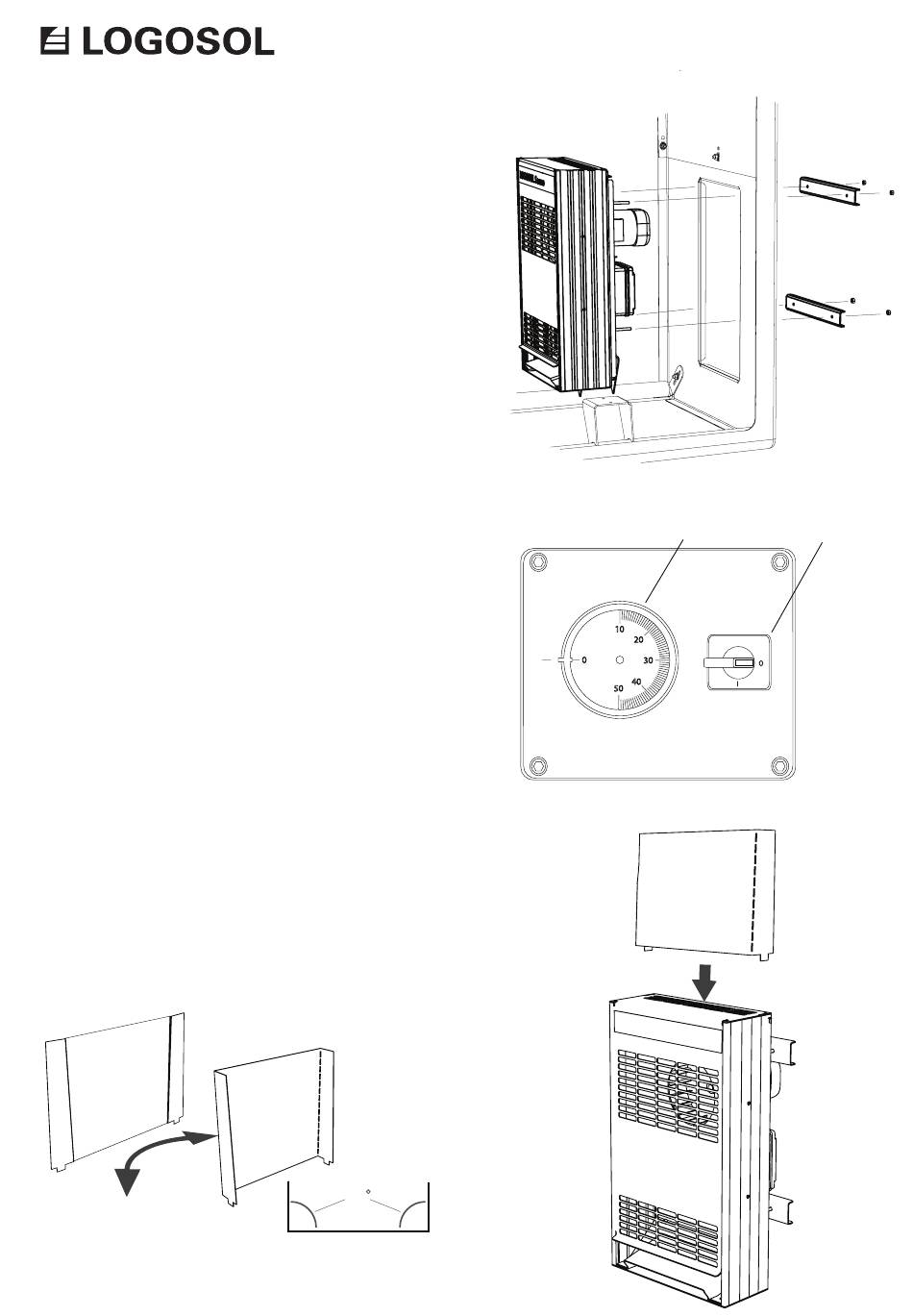

Abbildung zur Montage:
90
Thermostat
Ein/Aus-Schalter
