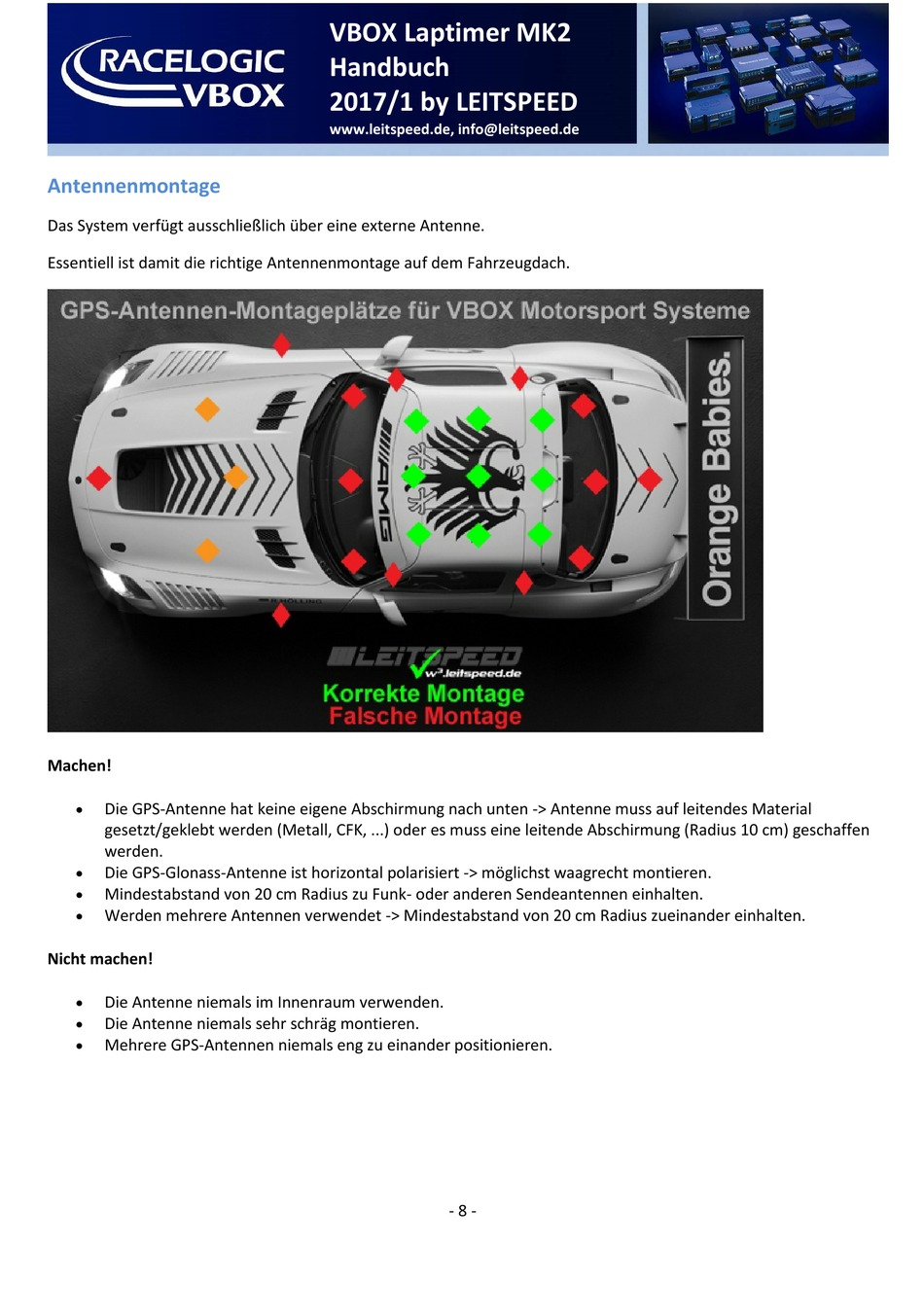

Antennenmontage
Das System verfügt ausschließlich über eine externe Antenne.
Essentiell ist damit die richtige Antennenmontage auf dem Fahrzeugdach.
Machen!hat eine Signalabschaltebene von < 10 ° -> möglichst hoch montieren.
Die GPS-Antenne hat keine eigene Abschirmung nach unten -> Antenne muss auf leitendes Material
gesetzt/geklebt werden (Metall, CFK, ...) oder es muss eine leitende Abschirmung (Radius 10 cm) geschaffen
werden.
Die GPS-Glonass-Antenne ist horizontal polarisiert -> möglichst waagrecht montieren.
Mindestabstand von 20 cm Radius zu Funk- oder anderen Sendeantennen einhalten.
Werden mehrere Antennen verwendet -> Mindestabstand von 20 cm Radius zueinander einhalten.
Nicht machen!
Die Antenne niemals im Innenraum verwenden.
Die Antenne niemals sehr schräg montieren.
Mehrere GPS-Antennen niemals eng zu einander positionieren.
VBOX Laptimer MK2
Handbuch
2017/1 by LEITSPEED
www.leitspeed.de, info@leitspeed.de
- 8 -
