Inhaltszusammenfassung für Racelogic VBOX Laptimer MK2

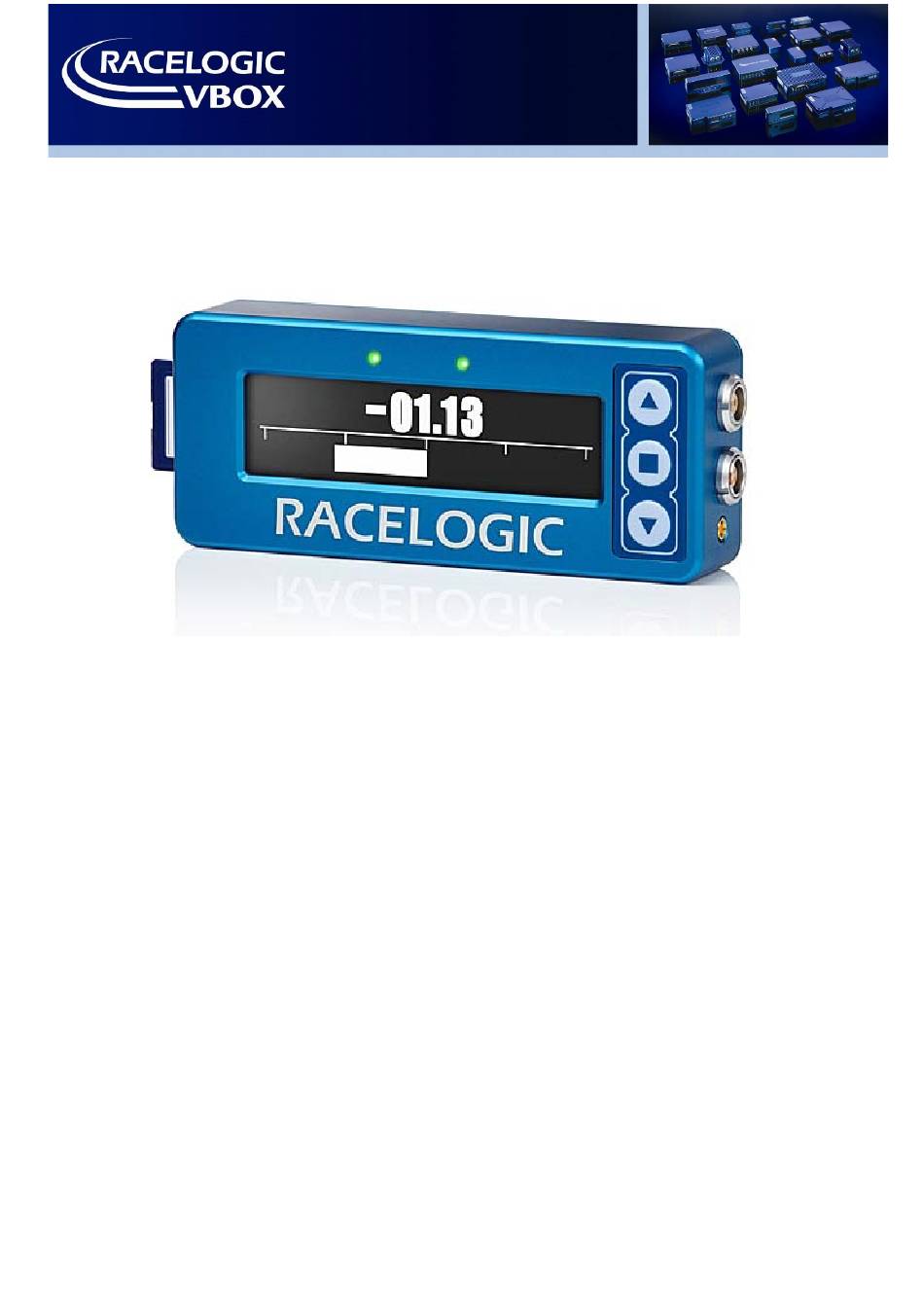

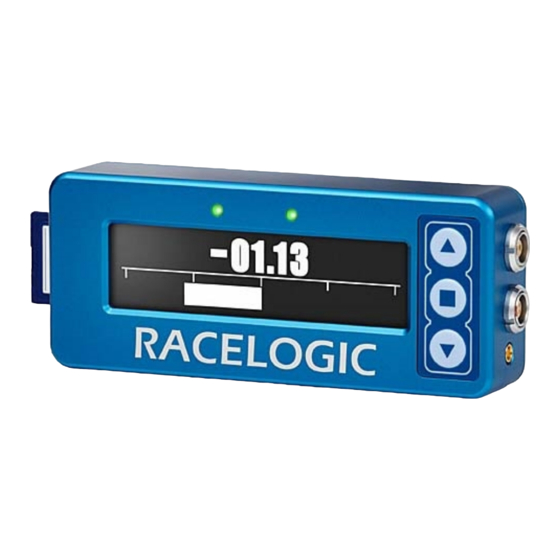

- Seite 1 VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de VBOX Laptimer MK2 HANDBUCH D, AU und CH VBOX Laptimer MK2 als Standalone Laptimer und Datenlogger Optional als: Laptimer VIDEO VBOX Pro Laptimer für die VBOX VIDEO HD2 - 1 - 12/06/09...
-
Seite 2: Inhaltsverzeichnis
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Inhalt Quick Start / Schnelleinstieg in die Kernfunktion Predictive Laptiming ................5 Anbau als Standalone Tool ............................... 7 Antennenmontage ..............................8 GPS-System-Coldstart ............................... 9 Aufzeichnungsmodi..............................10 Speichermedien und Formatierung ........................11 Speicherplatz................................ - Seite 3 VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Speichern der Rundenzeitenmesspunkte / Save Gates to SD-Card................ 21 Laden von Rundenzeitenmesspunkten / Load Gates from SD-Card............... 22 Exkurs: In Analysesoftware festgelegte Rundenzeitenmesspunkte mit Zwischenzeiten verwenden ....23 Predictive Laptiming ..............................23 Technische Information zu PLT ..........................
- Seite 4 VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Troubleshooting..............................34 VBOX Laptimer EC declaration of conformity......................... 35 Hersteller: ..................................35 Importeur / Support................................ 35 - 4 - 12/06/09 28 Sept 2011...
-
Seite 5: Quick Start / Schnelleinstieg In Die Kernfunktion Predictive Laptiming
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Quick Start / Schnelleinstieg in die Kernfunktion Predictive Laptiming 12V Anschluss im Fahrzeug herstellen, GPS-Antenne anschließen. GPS-Antenne mittig und waagrecht aufs Dach setzen. Näheres zur GPS-Antennenmontage auf S. – unbedingt beachten! Nun System mit Strom verbinden. - Seite 6 VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Wird die Ziellinie erneut überfahren, erscheint das Live Delta-T Display, das die aktuelle laufende Rundenzeit mit der Referenz permanent vergleicht (Vergleich via GPS-Position, Zeitachse). Es wird immer automatisch die schnellste gefahrene Runde als Referenz hinterlegt.
-
Seite 7: Anbau Als Standalone Tool
Genauigkeit zu arbeiten. Anbau VBOX Laptimer Der VBOX Laptimer wird von Racelogic mit einem stabilen Saugnapfhalter für die Frontscheibenmontage geliefert: Für den typischen Einsatz bei Coachings oder Trackdays in nicht professionellen Fahrzeugen. Diese Saugnapf-Halterung ist zwar stabil, aber im Rennsport (DMSB, FIA) nicht zugelassen. Bitte befestigen Sie das Tool mit hartem Klett im Sichtfeld des Piloten und wenn nötig auch im Bedienbereich des Piloten. -
Seite 8: Antennenmontage
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Antennenmontage Das System verfügt ausschließlich über eine externe Antenne. Essentiell ist damit die richtige Antennenmontage auf dem Fahrzeugdach. Machen!hat eine Signalabschaltebene von < 10 ° -> möglichst hoch montieren. Die GPS-Antenne hat keine eigene Abschirmung nach unten -> Antenne muss auf leitendes Material ... -
Seite 9: Gps-System-Coldstart
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Background: Ein sicherer GPS-Empfang ist wichtig für die valide Datenaufzeichnung - ohne eine lückenlose Aufzeichnung werden folgende Arbeitsbereiche erschwert: Datenanalyse in CicuitTools, Incident-Analyse, Driver-Training, Datenvergleiche (Offsets können entstehen) Start-Stopp-Bedingungen (bei Aufzeichnung nur bei Bewegung, zeichnet nicht oder verspätet auf) ... -
Seite 10: Aufzeichnungsmodi
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Aufzeichnungsmodi Einstellung via: Menu -> Logging Mode In dem Submenu kann festgelegt werden, unter welchen Bedingungen die Datenaufzeichnung startet. Es gibt 3 Modi. Mit der Quadrat-Taste können die Modi ausgewählt werden. -
Seite 11: Speichermedien Und Formatierung
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Manuell / manual In dem Mode muss das System immer von Hand gestartet und gestoppt werden. Diese Funktion ist nur im Speed Mode möglich! Die Quadrat-Taste startet und stoppt. (Nicht empfohlen auf der Rennstrecke) Continuous In diesem Modus startet die Aufzeichnung, wenn Stromanschluß... -
Seite 12: Alle Display- / Modi Darstellungen In Der Übersicht
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Alle Display- / Modi Darstellungen in der Übersicht Der VBOX Laptimer hat verschiedene Display-Modi, die mittels der Pfeiltasten aufgerufen werden können. Die wichtigsten für den Racing-Einsatz werden hier vorgestellt. Speed Max Speed... -
Seite 13: Menu / Einstellung Der Jeweiligen Modi
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Menu / Einstellung der jeweiligen Modi Das Menu ist eine eigene Displayebene. Im Menu werden alle Detaileinstellungen vorgenommen. Das Menu wird wie ein Display-Modus mit den Pfeiltasten ausgewählt und zum Aufrufen mit der Quadrat-Taste geöffnet. Im Menu navigieren Sie mit den Pfeiltasten. -
Seite 14: Exkurs: Anbau Mit Einer Video Vbox Als Basis-System
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Exkurs: Anbau mit einer VIDEO VBOX als Basis-System Die Kommunikation zwischen VBOX Laptimer und einer VIDEO VBOX ist seriell. Dabei übernimmt der VBOX Laptimer alle GPS-Rohinformationen von der VIDEO VBOX. Es darf keine GPS-Antenne am GPS-Laptimer montiert sein. -
Seite 15: Outputs Als Standalone Tool
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Die Start-Ziellinieninformation wurde vollautomatisch in die Scene durch das Automatik-Streckenkarten-Element eingebunden. In diesem Fall erkennt die VIDEO VBOX über GPS-Identifikation die Rennstrecke und bindet die Standard-Start-Ziellinie ein. Diese wird ebenso automatisch gesendet. Diese Start-Ziellinie kann der Laptimer sogar noch spezifizieren (verschiedene Varianten z.B. -
Seite 16: Gps-Tachometer Mit Vmax Peakhold / Max Speed
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de GPS-Tachometer mit Vmax Peakhold / Max Speed In dem Vmax Modus wird die jeweils höchste erreichte Geschwindigkeit angezeigt und festgehalten. Rücksetzen der Vmax Die Quadrat-Taste resettet die Vmax auf 0. Einheiten Die Geschwindigkeit kann in km/h, MPH oder Knoten angezeigt werden. -
Seite 17: Laptiming
Das System arbeitet grundsätzlich im Automatik-GPS-Streckenerkennungsmodus. Ist der GPS-Empfang hergestellt, dann wird anhand der GPS-Position der Rennstreckenkomplex erkannt und das System hinterlegt die Start-Ziellinie aus der internen Racelogic Datenbank automatisch. Gibt es mehrere Start-Ziellinien, so können Sie manuell über das Menu ihre Variante auswählen. -
Seite 18: Darstellung Des Laptimings
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Darstellung des Laptimings Klassische Ansicht der Rundenzeit mit dem Delta-T zur Bestzeit bei Überfahren der Ziellinie. Die Rundenzeit kann wahlweise laufen oder statisch angezeigt werden. Die Grundeinstellung ist die laufende Rundenzeit. -
Seite 19: Laufende Rundenzeit Oder Statische Zeit / Rolling Laptime
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Laufende Rundenzeit oder statische Zeit / Rolling Laptime Wenn diese Funktion aktiviert ist (Grundeinstellung) dann läuft die Rundenzeit. Ist die Funktion nicht angehakt, dann bleibt die Rundenzeit die gesamte Runde über stehen und ändert sich erst mit der nächsten Zieldurchfahrt Menu ->... -
Seite 20: Manuelles Setzen Der Rundenzeitenmesspunkte
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Manuelles Setzen der Rundenzeitenmesspunkte Menu-> Laptiming Menu -> Set Start&Splits Diese Funktion ist nur nötig wenn Die Strecke nicht in der Datenbank erfasst ist (unwahrscheinlich), Sie auf einer bekannten Strecke Zwischenzeiten (Splits) manuell während der Fahrt anlegen wollen. -
Seite 21: Darstellung Der Zwischenzeiten / Split To Split Time
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Darstellung der Zwischenzeiten / Split to Split time Menu -> Laptiming Menu -> Split to Split time Alternativ wird die Zwischenzeit nicht kummulativ vom Start angezeigt, sondern jeweils von Zwischenzeit zu Zwischenzeit. -
Seite 22: Laden Von Rundenzeitenmesspunkten / Load Gates From Sd-Card
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Sie können diese Start-Ziellinien-Informationen archivieren und für spätere Nutzung aufbewahren. Sie können diese in der Analysesoftware verwenden oder von System zu System übertragen, wenn Sie mehrere VBOX Laptimer verwenden. Es bestehen so Möglichkeiten zur hochindividuellen Arbeit und Arbeitsvereinfachung. -
Seite 23: Exkurs: In Analysesoftware Festgelegte Rundenzeitenmesspunkte Mit Zwischenzeiten Verwenden
Wichtig: Die Start-Ziellinien-Informationen-Datei nicht als *.dsf, sondern nur als *.spl abspeichern. Beim Laden in den VBOX Laptimer als GATES.SPL benennen. Neues Laden der Streckenauswahldatenbank (Upgrading) Die Racelogic Streckendatenbank wird regelmäßig erweitert. Die neueste Version finden Sie bei LEITSPEED unter www.leitspeed.de / Vbox Motorsport / Support. -
Seite 24: Darstellung Von Delta-T Und Delta-V
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de unberücksichtigt bleiben! Ein realistischer Vergleich gerade für Strecken, die sehr lange sind oder auf denen viel überholt wird. Darstellung von Delta-T und Delta-V Delta-T Die PLT-Darstellung zeigt ein kontinuierlich upgedatetes Balkendiagramm (10 Hz Bildschirmupdate-Rate), das im Grunde den Delta-T Kanal einer Datenanalysesoftware in eine einfach und schon onboard lesbare Form bringt. -
Seite 25: Einstellen Des Balkendiagramms Für Den Delta-T-Bereich
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Delta-T würde bei einem zu späten Bremspunkt einen Zeitgewinn zeigen, führt also in die Irre, bevor der Kurvenausgang schließlich die Zeit ruiniert. Delta-V nicht. Die LEDs sollten bei der Fahrt am Limit in der Bremszone besser nicht Doppelt-Grün anzeigen, dann das lässt erwarten, dass der Ausgang nicht optimal gelingt. -
Seite 26: Anwendung: Gleichmäßigkeit
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Anwendung: Gleichmäßigkeit Beste Hilfestellung: Einfach. Sicher. Gut lesbar mit klarer Handlungsanweisung. Und bei gutem GPS-Empfang auch maximal stabil. Bei Gleichmäßigkeitsprüfungen hilft das skalierbare PLT-Display maximal. Die Referenzrunde wird manuell während der Fahrt fixiert und verbleibt fortan im Speicher. -
Seite 27: Referenzrunde Von Sd-Karte Laden
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Diese Funktion erlaubt eine Referenzrunde für spätere Verwendung zu archivieren oder in einen zweiten VBOX Laptimer im Team zu übertragen. Das Fahrzeug muss dazu stillstehen. Die auf SD-Karte in den Ordern Data gespeicherte Datei enthält alle wichtigen Daten für den späteren Echtzeitvergleich. - Seite 28 VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Dazu öffnen Sie einen *.vbo-Datensatz in der Analyse-Software Circuit-Tools oder PerformanceTools und wählen darin Ihre schon gefahrene, optimale Runde aus. Die Rundenzeit und Rundennummer merken. Wollen Sie jedoch nur die schnellste Runde eines Stints auswählen, können Sie dies komplett im kleinen Programm Ref-Lap-Generator machen.
-
Seite 29: Profi-Endurance Mode: Fixieren Einer Hochzuladenden Runde
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Profi-Endurance Mode: Fixieren einer hochzuladenden Runde Ziel 1: Teammitgliedern helfen, den Fahrstil zu verbessern, indem sie sich an einer vorgegebenen Referenzrunde im Detail über eine ganzes Rennen orientieren. Ziel 2: Orientierung an zuvor festgelegten, herausgefahrenen, optimalen Race-Speed z.B. für ein Langstreckenrennen. -
Seite 30: Brightness
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Brightness Menu -> Display Menu -> Brightness Indem man in diesem Menu die Quadrat-Taste drückt, cycelt das System durch die 5 verschiedenen Helligkeitsstufen des Displays. LED Brightness Menu -> Display Menu -> LED Brightness Indem man in diesem Menu die Quadrat-Taste drückt, cycelt das System durch die verschiedenen Helligkeitsstufen... -
Seite 31: Allgemeine Gps-Settings / Gps Options
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Dieses Setting ermöglicht die Darstellung auf dem Display je nach Einbauort zu drehen, so dass die Anzeige niemals auf dem Kopf steht. Die Grundeinstellung nutzt einen Trägheitssensor zur Orientierung. Wenn die Montage flach auf einer Schräge ist, wenn Vibrationen oder Vertikalbewegungen erwartet werden, so kann die Ausrichtung manuell fixiert werden. -
Seite 32: Gnss Mode
GNSS Mode MENU -> GPS OPTIONS -> GNSS Mode. Diese Features sind nur mit einer passenden Antenne und dem VBOX Laptimer MK2 umsetzbar. Damit kann die Optimale Signalquelle verwendet werden. So werden auch Satellitenkonstellationen abgefragt, die außerhalb der klassischen GPS-Signale liegen. So kann die Messgenauigkeit erhöht und Signalausfälle vermieden werden. -
Seite 33: Lieferinhalt, Serienstand
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Lieferinhalt, Serienstand Software für Datenanalyse CircuitTools. Derzeit ohne deutsches Handbuch, da rein intuitiv nutzbar. Infos dazu im Supportbereich von www.leitspeed.de / Vbox Motorsport. PIN-Belegung - 33 - 12/06/09 28 Sept 2011... -
Seite 34: Firmware-Upgrade
2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Firmware-Upgrade Racelogic bietet zur Systemverbesserung regelmäßig kostenfreie Firmware-Upgrades an. Downloadort bei LEITSPEED: www.leitspeed.de / Vbox Motorsport / Support Die Datei kann dort heruntergeladen werden. Diese Datei legt man auf die SDHC-Karte (in die Root, also offen, nicht in einen Ordner legen) und schiebt die SDHC-Karte in den VBOX Laptimer und hält die Pfeil-nach-oben-Taste... -
Seite 35: Hersteller
VBOX Laptimer MK2 Handbuch 2017/1 by LEITSPEED www.leitspeed.de, info@leitspeed.de Nicht möglich eine Start-Ziellinie manuell zu setzen. Das Fahrzeug muss in Bewegung sein – es muss die Fahrtrichtung erkannt werden, damit das Virtuelle Tor rechtwinklig zur Fahrtrichtung gesetzt werden kann. VBOX Laptimer EC declaration of conformity...
