ANSCHLUSSSCHLAUCHMONTAGE
1. Nehmen Sie die Krystal Clear™ Filterpumpe und die Schläuche aus der Verpackung.
2. Stellen Sie die Filterpumpe so auf, dass der Wasserschlauchanschluss (8) mit dem
Absperrschieberverbunden werden kann. Stellen Sie sicher, dass die Filterpumpe jederzeit
für Service und Wartung zugänglich ist.
ACHTUNG: Die Montage der Filterpumpe muss auf einer stationären Plattform erfolgen.
Zu diesem Zweck befinden sich zwei Befestigungsbohrungen unten an der Pumpe.
3. Nehmen Sie die zwei Schläuche (8) und verbinden Sie den Schlauchanschluss mit der
Filterpumpe.
4. Schrauben Sie die Filtergehäusemanschette (1) gegen den Uhrzeigersinn vom Filtergehäuse
ab. Legen Sie diese an sicherer Stelle ab.
5. Die Filterpumpe ist ein luftdichtes System. Drehen Sie die beiden Luftventile (2 & 7) gegen
den Uhrzeigersinn um sie zu öffnen. Drehen Sie die Luftventile nur auf, aber entfernen Sie
diese nicht, da ansonsten das Wasser mit großem Druck entweicht, wenn der Motor
eingeschaltet ist. Verletzungsgefahr würde bestehen.
6. Entfernen Sie die Abdeckung des Filtergehäuses (4). Überprüfen Sie, ob sich eine
Filterkartusche im Gehäuse befindet. Wenn ja, setzen Sie die Abdeckung wieder auf und
schrauben Gehäusemanschette (1) von Hand fest auf das Filtergehäuse.
7. Ziehen Sie das Sediment-Ablassventil, das sich am Boden des Gehäuses befindet, leicht fest,
um sicherzustellen, dass kein Wasser austritt.
8. Wenn der Pool gefüllt ist verbinden Sie den Schlauch vom unteren Ende des Filtergehäuses mit dem
oberen Filtersatz. Die Schlauchverbindung befindet sich am unteren Ende der Absperrschieber-Einheit.
Benutzen Sie das Schlauchanschlusstück um den Schlauch zu befestigen.
9. Schließen Sie den zweiten Schlauch in der Mitte des Motorgehäuses an und verbinden Sie
ihn mit der verbliebenen Verbindung in der Beckenwand.
Tauschen Sie beschädigte Bestandteile schnellstmöglich aus. Verwenden Sie nur vom
Hersteller zugelassene Teile.
Positionieren Sie dieses Produkt vom Pool entfernt um zu verhindern,
dass Kinder auf die Pumpe klettern, um in den Pool zu gelangen.

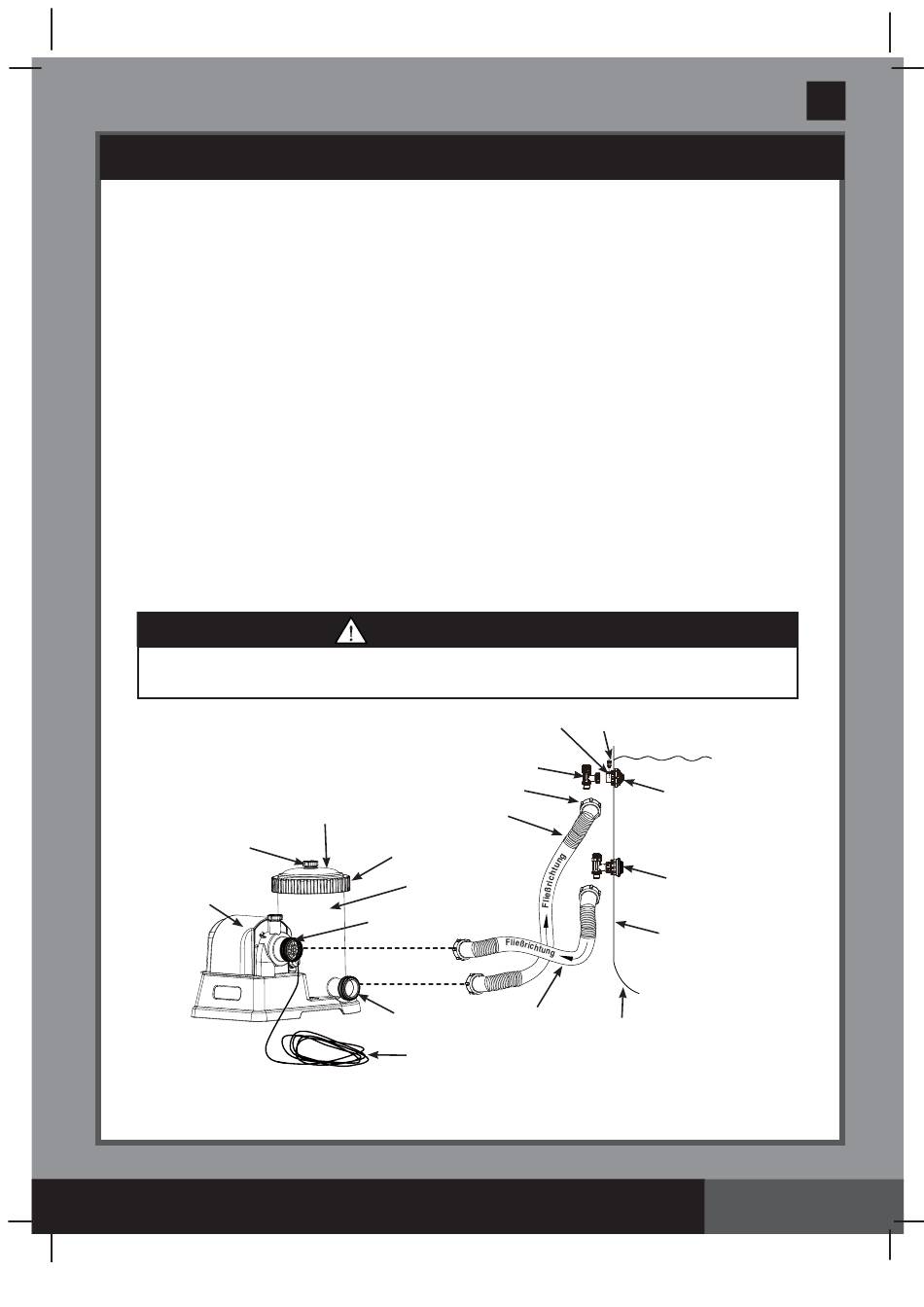

ABDECKUNG DES
FILTERGEHÄUSES
LUFTABLASSVENTIL
MOTORGEHÄUSE
Die Montageanleitung informiert über besondere Erfordernisse für die Elektroinstallation und
beinhaltet Hinweise auf die landesweiten Verkabelungsmaßstäbe.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(110) MODEL 634 FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/07/2019
ACHTUNG
SCHRAUBANSCHLUSS FÜR
LUFTZUFUHR
ABSPERRSCHIEBER
SCHLAUCHANSCHLUSSSTÜCK
ABLASSSCHLAUCH
FILTERGEHÄUSE-
SCHRAUBMANSCHETTE
FILTERPATRONE
IM INNEREN
O-RING
SCHLAUCH
ANSAUGSCHLAUCH
O-RING
SCHLAUCH
STROMZULEITUNG
(ABBILDUNG NICHT MASSSTABSGERECHT)
Deutsch
LUFTSTRAHLVENTIL
WASSERSPIEGEL
VERSTELLBARE
BECKENEINLAUFDÜSE
SCHRAUB-
FILTERVERBINDER
POOLFOLIE
INNENSEITE
POOLFOLIE
AUSSENSEITE
Seite 8
