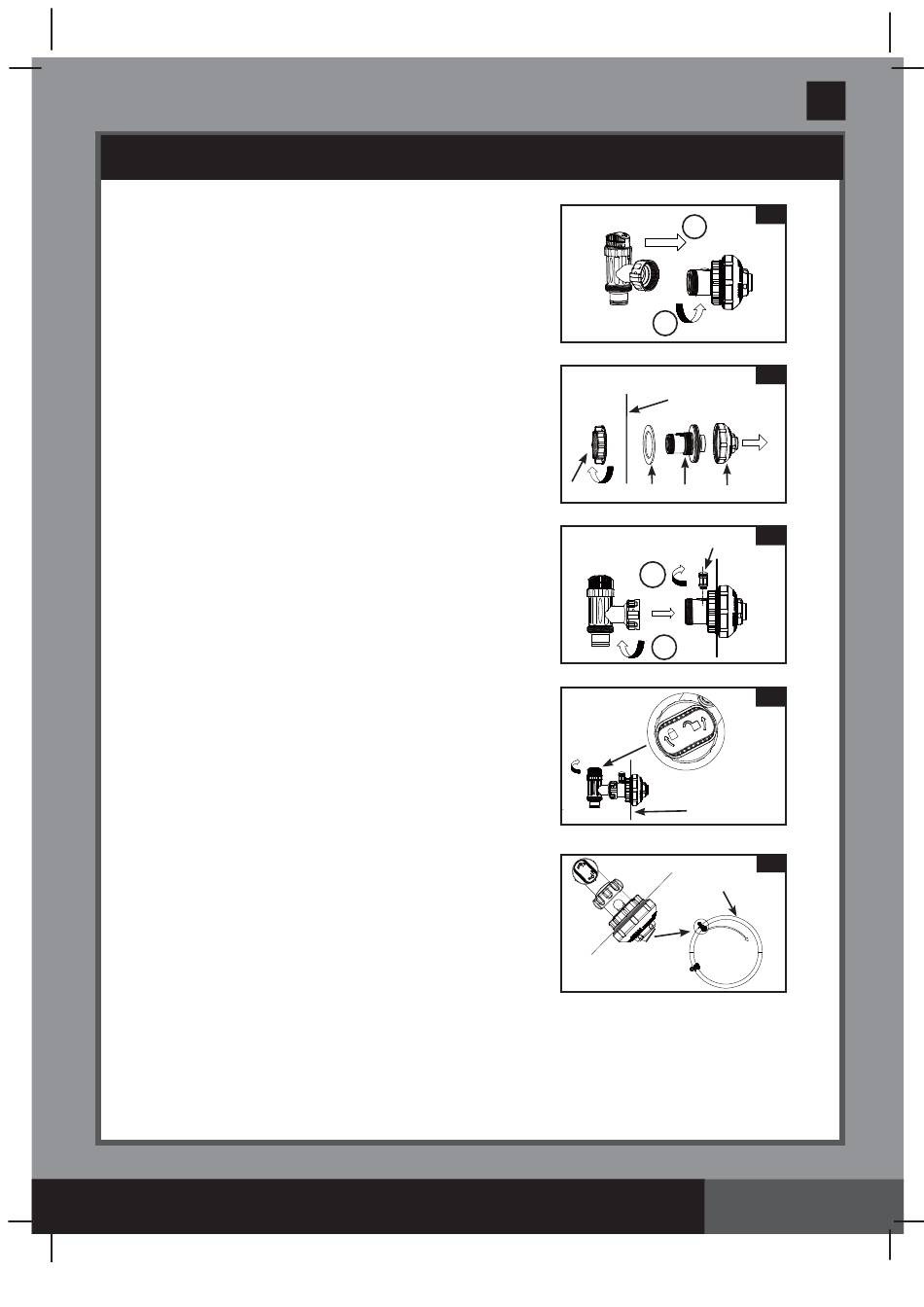

POOL-EINLAUFDÜSE & ABSPERRSCHIEBER EINRICHTUNG (optional)
1. Schrauben Sie die Absperrschieber-Einheit gegen
den Uhrzeigersinn vom Schraubanschluss der
Luftzufuhr (19) ab (siehe dazu Zeichnung 5).
Achten Sie darauf dass der Stufendichtungsring
(11) auf seinem Platz bleibt. Stellen Sie den Legen
Sie den Absperrschieber am Boden auf einen
sicheren Platz.
2. Schrauben Sie die Filtermutter (12) gegen den
Uhrzeigersinn vom Schraubanschluss der
Luftzufuhr (19) ab. Stecken Sie die Unterlegscheibe
(13) in die Schraubverbindung (19).
3. Bringen Sie die Düse und den Absperrschieber an
der oberen Position vom Poolwassereinlauf an.
Führen Sie die Düsenverbindung (15 und 19) von
der Innenseite der Beckenfolie in eine der
vorgebohrten Öffnungen ein. Die Unterlegscheibe
bleibt dabei am Anschluss und wird an die Innenseite
der Folienwand angedrückt.
4. Vor dem Zusammenbau die Gewinde mit Vaseline
einfetten. Schrauben Sie nun die Filtermutter (12)
mit der flachen Seite zur Folienaußenseite zeigend
im Uhrzeigersinn wieder am Schraubanschluss für
die Luftzufuhr (19) an. (siehe dazu Zeichnung 6).
5. Ziehen Sie die verstellbare Beckeneinlaufdüse (15)
und die Filtermutter (12) am Schraubanschluss für
die Luftzufuhr (19) handfest an.
6. Nehmen Sie die Absperrschieber-Einheit. Stellen
Sie sicher, dass der Stufendichtungsring an der
richtigen Stelle sitzt.
7. Schrauben Sie das Luftstrahlventil (18) an den
Schraubanschluss für die Luftzufuhr (19).
HINWEIS: Stellen Sie sicher, dass das
Luftstrahlventil fest angeschraubt ist und nach oben
zeigt. Schrauben Sie die Absperrschieber-Einheit im
Uhrzeigersinn wieder am Schraubanschluss für die
Luftzufuhr (19) an (siehe dazu Zeichnung 7).
8. Drehen Sie den Absperrschieber-Griff im
Uhrzeigersinn auf geschlossene Stelle. Stellen Sie
sicher, dass der Ventilkolben sicher bzw. fest
geschlossen ist. Dieser verhindert, dass das Wasser
bei der Befüllung rausfließt (siehe dazu
Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen Sie die
Richtung des Düsenkopfes so ein, dass sie vom
Poolabfluss wegzeigt (siehe dazu Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt werden.
Anweisungen hierfür finden sich im
Benutzerhandbuch für den Aufstellpool.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(110) MODEL 634 FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 06/07/2019
12
Deutsch
110A
5
2
1
6
POOLFOLIE
INNENSEITE
13
19
15
7
18
1
2
8
POOLFOLIE
INNENSEITE
9
Pool
FLIESSRICHTUNG
Seite 7
