3 Spannungsversorgung

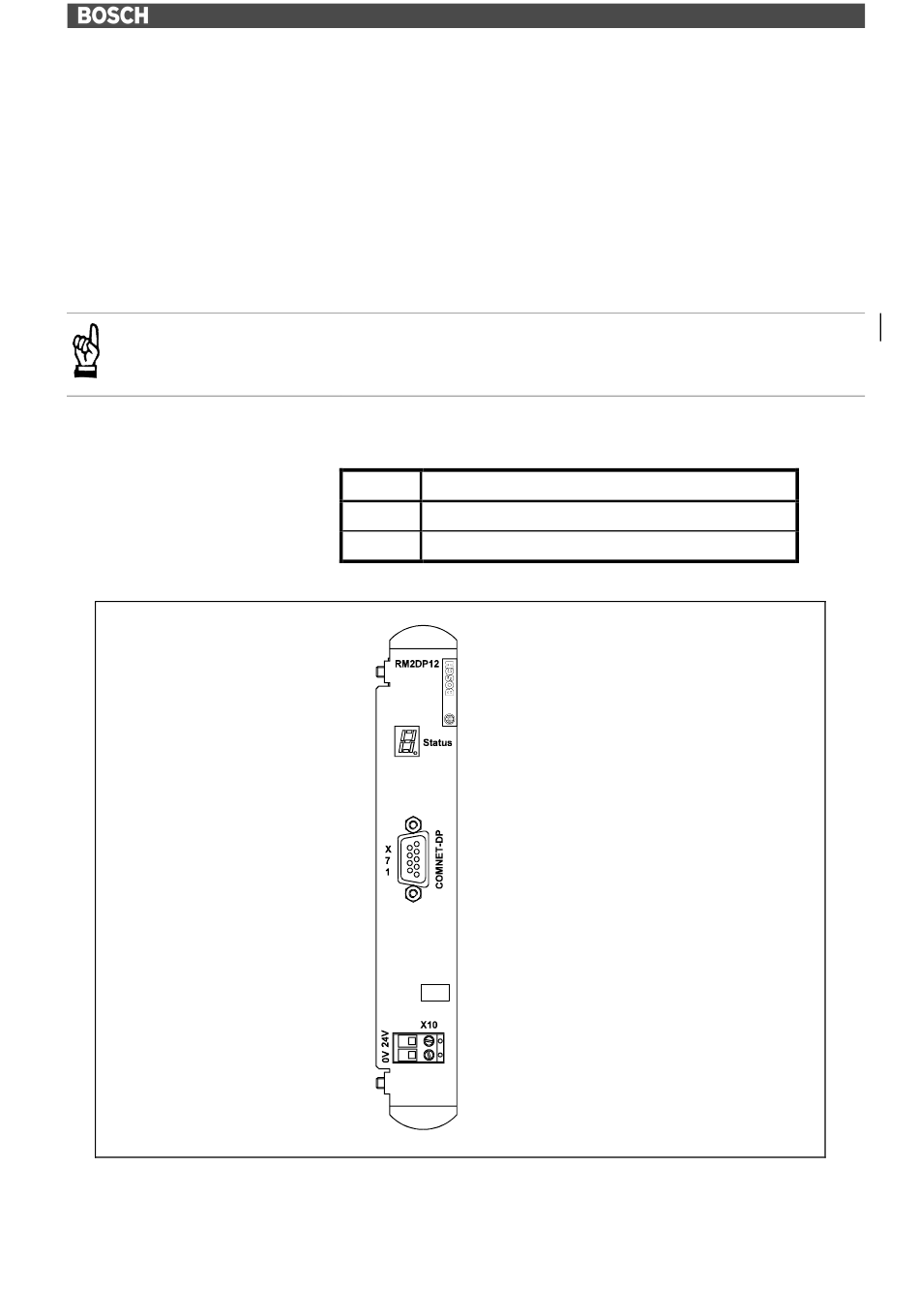

Abb. 3
Spannungsversorgung X10
1070 072 448-102 (01.05) D
Die Baugruppe RM2-DP12 benötigt eine externe 24-V-Span-
nungsversorgung. Der Anschluss X10 für die 24-V-Spannungs-
versorgung befindet sich auf der Frontblende.
Die Baugruppe RM2-DP12 stellt für die Ein-/Ausgangsbaugruppen die
interne 7,5-V-Versorgungsspannung bereit, sodass kein zusätzliches
Netzteil für die interne Versorgung der Baugruppen benötigt wird (siehe
auch E/A-Baugruppen).
ACHTUNG
Die Baugruppe RM2-DP12 darf nicht zusammen mit dem Netzteil
NT200 bzw. einer Zentraleinheit ZE200 betrieben werden.
Belegung des Steckers X10:
Pin
Bezeichnung
1
24 V
2
0 V
Spannungsversorgung
3-1
