HAWA-Frontego 30/matic
14.6
Nachziehen sämtlicher Verschraubungen an allen vorhandenen Beschlagteilen
1. Mutter bei Tragbolzen/Führungsbolzen (siehe Kapitel 11.3 Abb. 2)
2. Montageplatte [19]
3. Montageplatte zu Windabstützung und Einlaufbolzen [20]
4. Halter mit Windabstützungsbolzen unten/oben [23] inkl. Position
5. Halter mit Einlaufbolzen unten/oben [29], [22] inkl. Position
6. Anschlag zu Kulissenmodul [4]
7. Anschlag zu Führungsschiene [34]
8. Halteplatte Zahnriemen [2]
9. Befestigung T-Stück auf Schutzprofil [27], [18]
10. Energieführungskette der Antriebseinheit [15] auf "Aufnahmeprofil Energieführungskette" [10]
11. Antriebseinheit [15] in "Laufwerk Antrieb" [13], [43]
14.7
Überprüfung auf Verschleiss

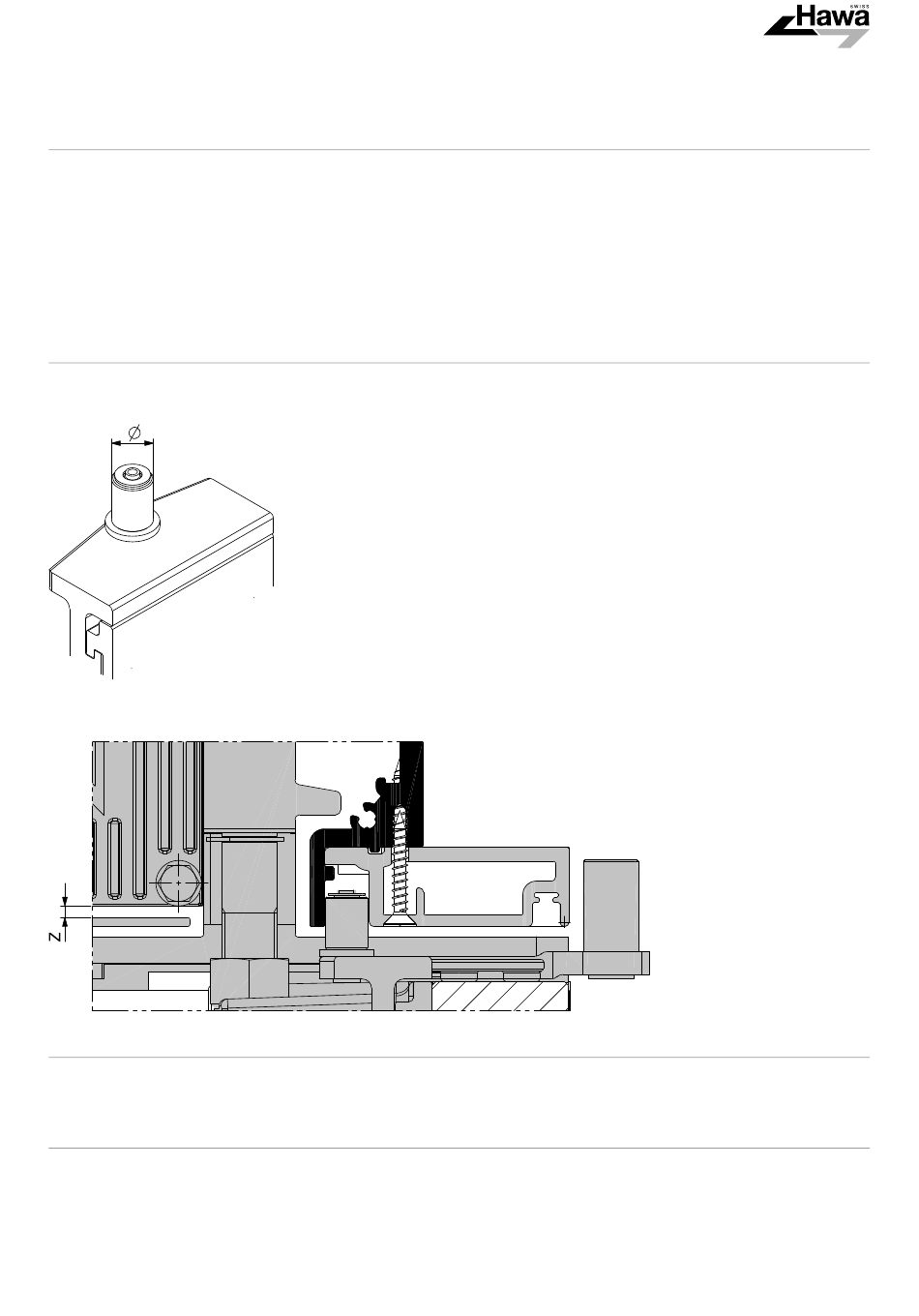

1. Kunststoffrolle der "Halter mit Einlaufbolzen" unten/oben [29], [22]
- Falls der Durchmesser der Kunststoffrolle kleiner als 8mm ist, muss der entsprechende "Halter mit Einlaufbolzen" ausgetauscht werden.
2. Rollen an "Laufwerk Antrieb" [13, 43] prüfen: Wenn der Spalt "z" kleiner als 0.5 mm ist, dann ist dieses Laufwerk auszutauschen.
14.8
Elektrische Installationen
1. Prüfen auf mögliche Kabelverletzungen/Kabelversprödungen.
2. Prüfung aller Kabelhalter bzw. der Kabelführungen.
- Defekte Kabelhalter austauschen.
14.9
Abschluss der Wartungsarbeiten
■
Demontierte Teile der Anlage entsprechend den Ausführungen in Kapitel 11 wieder montieren.
■
Funktionstest durchführen.
■
Wartung im Prüfbuch eintragen.
