- Seite 1 Bedienungsanleitung DTC RTK Modem V1...
-
Seite 2: Inhaltsverzeichnis
Zugriff auf den Desktop des Modems Eigene SIM Karte nutzen Bedienung Web-Interface 10.1 DTC RTK-Modem (vorkonfiguriert mit DTC SIM-Karte): 10.2 Frei konfigurierbares Modem (ohne DTC RTK Dienst und DTC SIM-Karte): Anschluss und Konfiguration eines OxTS RT-Sensors Versionshistorie GmbH Navigation & Security Solutions Seite 1 http://www.dtc-solutions.de/ info@dtc-solutions.de... -
Seite 3: Einleitung
1 Einleitung Das DTC RTK Modem wurde speziell für den mobilen, weltweiten Empfang von GNSS Korrekturdaten für die RT- und xNAV Sensoren von OxTS entwickelt. Es ermöglicht vor allem den unterbrechungsfreien Empfang beim Wechsel des Telecom-Providers im jeweiligen Gebiet und vor allem bei Grenzüberschreitungen. Damit eignet es sich vor allem bei Flottenfahrten möglichst leichte Integration aller für die Positionserfassung von Fußgängern oder... -
Seite 4: Lieferumfang
3 Lieferumfang Das DTC RTK Modem ist ein Datenfunkmodem für den Empfang der DGPS Korrekturdaten. Es ist im Regelfall komplett vorkonfiguriert mit einer DTC SIM Karte und dem DTC NTRIP Korrekturdatendienst für die jeweilige bestellte Region. Die individuellen Einstellungen wie Dienst, Baudrate, Datenformat und IP-Adresse sind durch Aufkleber am Gerät... -
Seite 5: Garantie
4 Garantie DTC GmbH Navigation & Security Solutions garantiert, dass das DTC RTK Modem für 12 Monate ab Lieferung frei von Material- und Bearbeitungsfehlern ist. Als Lieferdatum gilt das Datum auf dem dazugehörigen Lieferschein der DTC GmbH Navigation & Security Solutions. Die Gewährleistung von DTC GmbH Navigation & Security Solutions beschränkt sich ausschließlich auf einen Produkttausch oder die Reparatur an einem... -
Seite 6: Spezifikationen
B5 (850) , B8 (900), B3 (1800), B2 (1900) ▪ Technology: LTE - cat 4 ▪ Max DL Speed: 150 Mbps ▪ Max UL Speed: 50 Mbps GmbH Navigation & Security Solutions Seite 5 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802... -
Seite 7: Anschlüsse

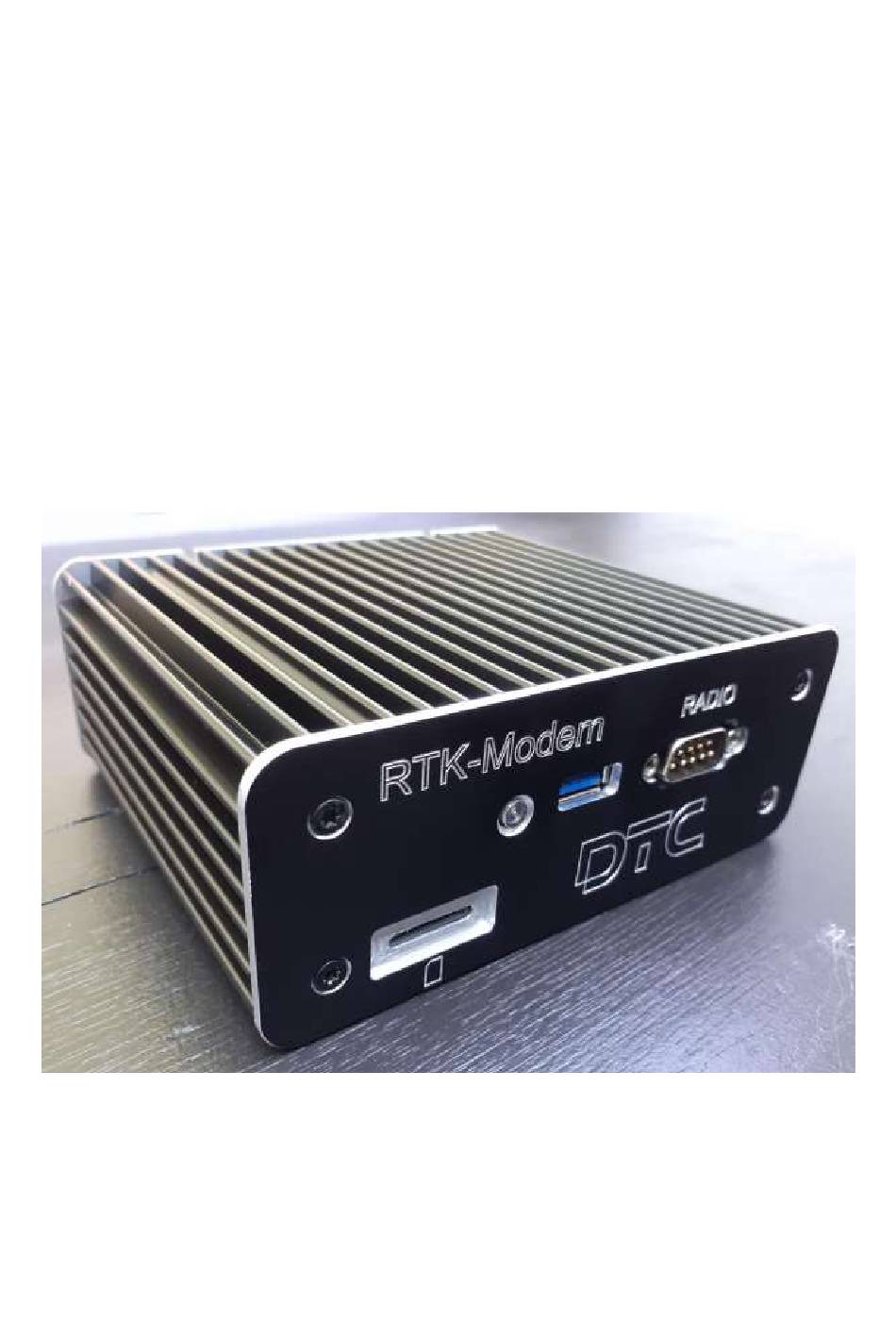

7.1 Vorderseite: 1. Ein-/Ausschalter 2. Anschluss für SIM-Karte (bitte beim Einlegen die Polung beachten) 3. USB3.0 4. RS-232 für die Verbindung zu einem OxTS RT/xNAV GmbH Navigation & Security Solutions Seite 6 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802... -
Seite 8: Rückseite
2. Gigabit Ethernet 1 (auf IP-Adresse 195.0.0.101 konfiguriert) 3. Gigabit Ethernet 2 (auf DHCP konfiguriert) 4. 2x USB3.0 5. Power In (9-19 VDC) 6. Hauptantenne M 7. Zusatzantenne S GmbH Navigation & Security Solutions Seite 7 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802... -
Seite 9: Zugriff Auf Den Desktop Des Modems
195.0.0.101 . Als Benutzer geben Sie DTC ein, als Passwort dtcadmin . 9 Eigene SIM Karte nutzen Falls Sie nicht die mitgelieferte DTC SIM-Karte verwenden möchten, gehen Sie bitte wie folgt vor: Das Modem ausschalten. Prüfen Sie, ob Sie eine LTE-Antenne an die linke Antennenbuchse angeschlossen haben SIM-Karte einsetzen bzw. - Seite 10 Die LTE-Schnittstelle hat bei der Herstellung einer Internet-Verbindung höchste Priorität, auch wenn Sie über eine Ethernet-Verbindung zusätzlich eine Internet- Freigabe haben sollten! GmbH Navigation & Security Solutions Seite 9 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802...
-
Seite 11: Bedienung Web-Interface
Rückseiten-Aufkleber OHNE Bindestrich>/dtcrtk.dll Bei Anschluss des Modems über feste IP-Adresse: http://195.0.0.101/dtcrtk.dll Es öffnet sich die Basis-Webseite des Modems. Je nach Modem-Variante sehen Sie unterschiedliche Inhalte: GmbH Navigation & Security Solutions Seite 10 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802... -
Seite 12: Dtc Rtk-Modem (Vorkonfiguriert Mit Dtc Sim-Karte)
10.1 DTC RTK-Modem (vorkonfiguriert mit DTC SIM-Karte): 1. Liste aller eingetragener Lizenzen. Wenn Sie nachträglich Lizenzen bestellen, werden sie in dieser Liste aufgeführt. Mit dem Knopf Delete können Sie den jeweils in der Liste ausgewählten Tarif nach einer Sicherheitsabfrage löschen. Beachten Sie, dass die lizenzierten Tarife eines gelöschten Lizenz-Codes nicht mehr zur Verfügung... - Seite 13 Knopf Add. Die im Lizenz-Code enthaltenen Tarife stehen anschließend für eine Auswahl sofort zur Verfügung. 6. Log-Fenster. Hier erscheinen Hinweise zur Verbindung oder zur laufenden RTK- Dienstverbindung. GmbH Navigation & Security Solutions Seite 12 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802...
-
Seite 14: Frei Konfigurierbares Modem (Ohne Dtc Rtk Dienst Und Dtc Sim-Karte)
10.2 Frei konfigurierbares Modem (ohne DTC RTK Dienst und DTC SIM-Karte): In diesem Fenster müssen Sie die Zugangsdaten Ihres verwendeten RTK-Dienstes eintragen: URL: Die vom Dienstanbieter bereitgestellte URL für die Einwahl Port: Der vom Dienstanbieter zugewiesene Port Mountpoint: Der vom Dienstanbieter übermittelte Mountpoint Username: Der für Sie eingerichtete Benutzername für die Einwahl beim... -
Seite 15: Anschluss Und Konfiguration Eines Oxts Rt-Sensors
RT. Verwenden Sie dazu das mitgelieferte Datenkabel. Das andere Ende stecken Sie bitte in den RS-232 Anschluss auf der Modem-Vorderseite. Starten Sie bitte NAVconfig und nehmen die Einstellungen vor, welche Sie auf den beiden folgenden Bildern sehen: GmbH Navigation & Security Solutions Seite 14 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802... -
Seite 16: Versionshistorie
Bitte unbedingt das Häkchen bei „Enable NTRIP corrections“ setzen. 12 Versionshistorie Version: Änderungen 190802 Urversion GmbH Navigation & Security Solutions Seite 15 http://www.dtc-solutions.de/ info@dtc-solutions.de Bedienungsanleitung DTC NTRIP Modem V1 190802...
