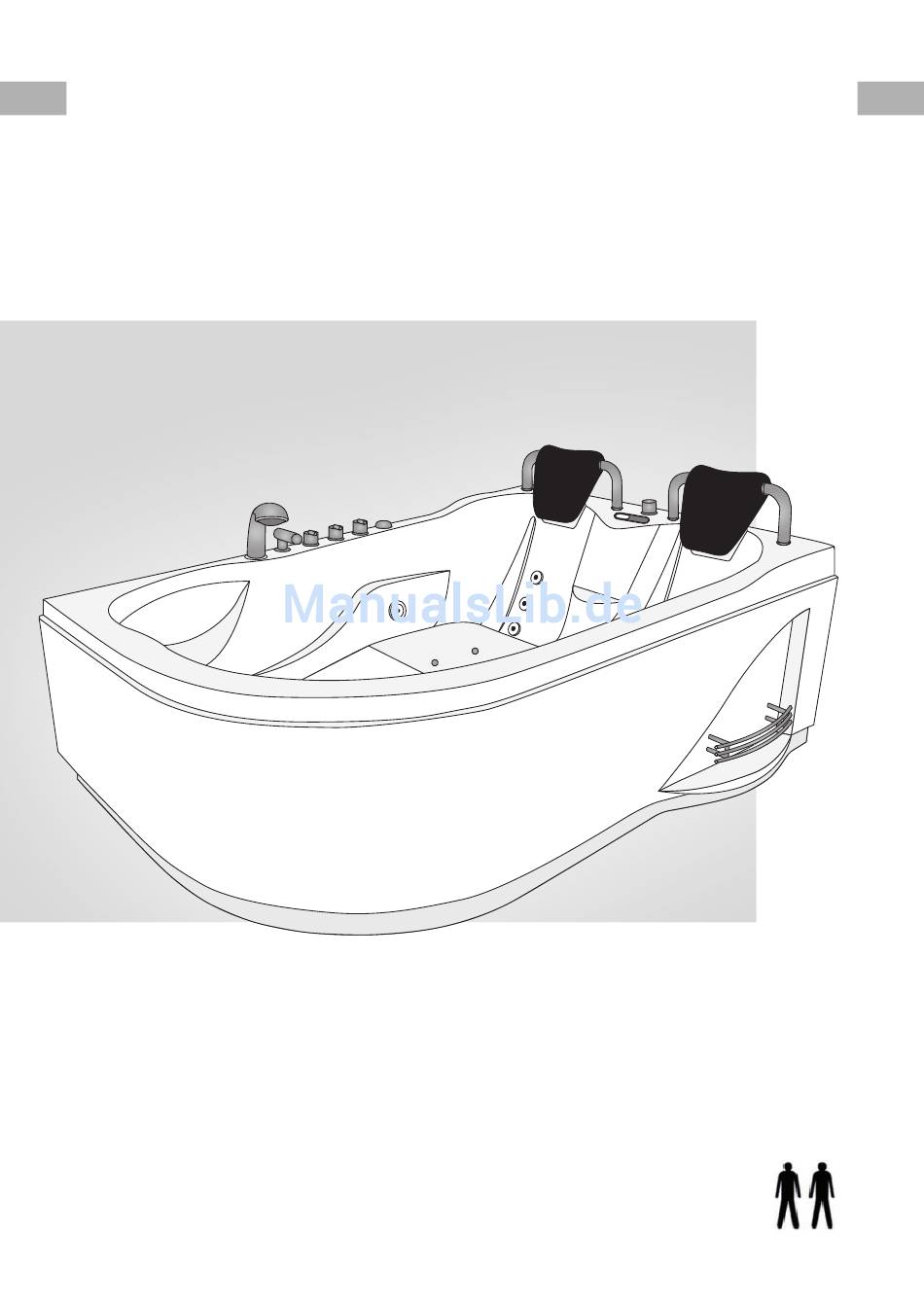

- Seite 1 Aufbauanleitung Whirlpool Badewanne A2113 (03v18) Achtung: Der Aufbau dieses Pools sollte zu zweit erfolgen!
- Seite 2 Bauteile kommen. Wir versuchen auf den folgenden Seiten immer aktuell zu bleiben. Sollten Fragen beim Aufbau auftreten dann erreichen Sie uns unter 035795- 419000 oder per eMail an „info@trendbad24.de“. Für Hinweise zur Verbesserung sind wir sehr dankbar. Selbst aufbauen oder Handwerker bestellen? Unsere Erfahrungen zeigen, dass es jedem handwerklich erfahrenen Heimwerker, der eine zweite Person als Unterstützung hat, möglich ist, diesen Pool aufzubauen.
-
Seite 3: Technische Daten
• Bei der Statik des Fußbodens muss sichergestellt werden, dass er dem Gesamtge- wicht vom Pool inkl. Wasser und einer Person standhält. • Die Füße des Pools müssen auf einem festen, standsicheren Untergrund stehen. Der Untergrund muss eben sein. • Beim Auspacken festgestellte Beschädigungen müssen umgehend dem Händler gemeldet werden, am Besten gleich Fotos anfertigen und zusenden. - Seite 4 Bemaßung Für zwei Personen ausreichend Platz. 120 cm 182 cm Sitz äche: Länge: 120 cm Breite: 90 cm Höhe: 47 cm 120 cm Liege äche 90 cm Liege äche Er ist dafür vorgesehen, um in einer Ecke zu stehen. Vorn und an der Kopfseite sind Frontschürzen an der Wanne, nur hinten und an der TV-Seite ist er nicht verblendet.
- Seite 5 Vorbereitung der Anschlüsse Modell A 2113 90 cm 80 cm 90 cm 40 cm 40 cm 57 cm 150 cm Warmwasser 1/2 Zoll grauer Bereich = mögl. Bereich für die Ab ussrohre, Warmwasser 1/2 Zoll im Wandbereich kann sich der Ab uss bis zu einer Kaltwasser 1/2 Zoll max.
-
Seite 6: Abflussrohre Installieren
Ausrichten Damit der Pool gerade steht, ist es notwendig den Pool mit Hilfe einer Wasserwaage genau auszurichten. Jeder Fuß ist einzeln einstellbar, so können Sie kleine Uneben- heiten des Boden ausgleichen. Bitte beachten Sie unbedingt, dass alle Füße den Boden berühren und das Gewicht gleichmäßig auf den Boden verteilt ist. Abflussrohre installieren Der Abfluss befindet sich im Boden, das Abwasserrohr kann jedoch auch an einem Abfluss in der Wand angebracht werden, jedoch nicht höher als 6 cm damit der Ab-... -
Seite 7: Kalt- Und Warmwasser Anschließen
Kalt- und Warmwasser anschließen Nachdem die Abflussrohre installiert sind, wird nun das Wasser angeschlossen. Der Kaltwasseranschluss befindet sich rechts und der Warmwasseranschluss links. Wand Warmwasser Kaltwasser Wanne Inbetriebnahme / Dichtheitsprüfung Für die Dichtheitsprüfung schließen Sie nun bitte das Wasser und das Abwasser mit den Schlauchverbindungen an. - Seite 8 Wanne verblenden Wenn die Wanne fertig und fachgerecht angeschlossen wurde, werden die Seiten ver- blendet. Dazu einfach die Wanne leicht ankippen und erhöhen um die Seitenteile unter zu kli- cken, nun nur noch verschrauben und die Abdeckkappe auf die Schraube setzen.
-
Seite 9: Pool Bedienteil
Abdichten Zwischen der Wanne und der Wand können Sie nun zur Abdichtung eine Silikonfuge ziehen. Pool Bedienteil Massage- Ein- /Ausschalter Stärkeregelung Heizung* Wahlfunktionstaste +/- Sprudelmassage Bestätigungstaste Ozon Wahlfunktionstaste +/- Unterwasserlicht * Für die Temperatureinstellung lange die OK Taste drücken und dann über die Pfeiltasten die gewünschte Temperatur wählen. -
Seite 10: Gewährleistung Und Service
Gewährleistung ausgeschlossen. Bitte das Ersatzteil genau beschreiben - am besten die in diesem Heft verwandte Bezeichnung, sowie den genauen Pooltyp (z.B. A2113) hinzufügen. Für Ihre Hinweise und Anregungen sind wir immer offen. Hinweis Jeder Pool wird werkseitig zu Testzwecken montiert, angeschlossen, getestet und wie- der verpackt. - Seite 11 gerätegesetz. Das “Altgerät” muss dann einer entsprechenden Sammelstelle zugeführt werden. Wir empfehlen Ihnen, das Steuerteil, die Beleuchtungseinheit und das Display zu entfer- nen und diese Teile der Elektro-/ Elektroniksammelstelle zuzuführen. Der verbleibende große “Rest” kann wie gewohnt behandelt werden (ortsübliche Variante - wie Sperrmüll- sammlung ...).
- Seite 12 Notizen GmbH & Co. KG...
