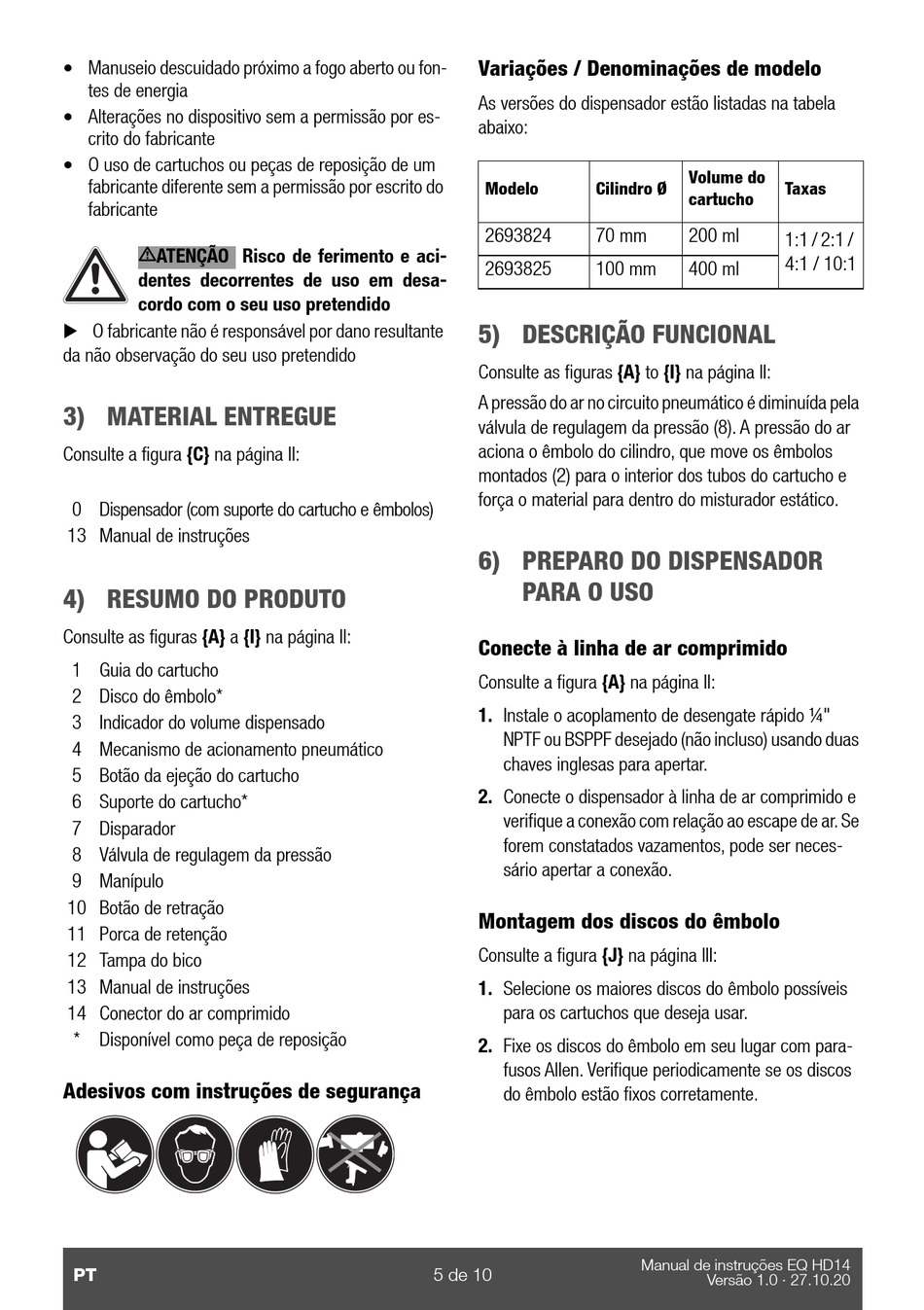

• Manuseio descuidado próximo a fogo aberto ou fon-
tes de energia
• Alterações no dispositivo sem a permissão por es-
crito do fabricante
• O uso de cartuchos ou peças de reposição de um
fabricante diferente sem a permissão por escrito do
fabricante
ATENÇÃO Risco de ferimento e aci-
dentes decorrentes de uso em desa-
cordo com o seu uso pretendido

O fabricante não é responsável por dano resultante
da não observação do seu uso pretendido

3) MATERIAL ENTREGUE

Consulte a figura {C} na página II:
0 Dispensador (com suporte do cartucho e êmbolos)
13 Manual de instruções

4) RESUMO DO PRODUTO

Consulte as figuras {A} a {I} na página II:
1 Guia do cartucho
2 Disco do êmbolo*
3 Indicador do volume dispensado
4 Mecanismo de acionamento pneumático
5 Botão da ejeção do cartucho
6 Suporte do cartucho*
7 Disparador
8 Válvula de regulagem da pressão
9 Manípulo
10 Botão de retração
11 Porca de retenção
12 Tampa do bico
13 Manual de instruções
14 Conector do ar comprimido
* Disponível como peça de reposição
Adesivos com instruções de segurança
PT
Variações / Denominações de modelo
As versões do dispensador estão listadas na tabela
abaixo:
Modelo Cilindro Ø
2693824 70 mm
2693825 100 mm
5) DESCRIÇÃO FUNCIONAL
Consulte as figuras {A} to {I} na página II:
A pressão do ar no circuito pneumático é diminuída pela
válvula de regulagem da pressão (8). A pressão do ar
aciona o êmbolo do cilindro, que move os êmbolos
montados (2) para o interior dos tubos do cartucho e
força o material para dentro do misturador estático.
6) PREPARO DO DISPENSADOR
PARA O USO
Conecte à linha de ar comprimido
Consulte a figura {A} na página II:
1. Instale o acoplamento de desengate rápido ¼"
NPTF ou BSPPF desejado (não incluso) usando duas
chaves inglesas para apertar.
2. Conecte o dispensador à linha de ar comprimido e
verifique a conexão com relação ao escape de ar. Se
forem constatados vazamentos, pode ser neces-
sário apertar a conexão.
Montagem dos discos do êmbolo
Consulte a figura {J} na página III:
1. Selecione os maiores discos do êmbolo possíveis
para os cartuchos que deseja usar.
2. Fixe os discos do êmbolo em seu lugar com para-
fusos Allen. Verifique periodicamente se os discos
do êmbolo estão fixos corretamente.
5 de 10
Volume do
Taxas
cartucho
200 ml
1:1 / 2:1 /
4:1 / 10:1
400 ml
Manual de instruções EQ HD14
Versão 1.0 · 27.10.20
