Marmorkamin Nebraska
Montageanleitung
HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert
und zu gewerblichen Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
Werbung
Verwandte Anleitungen für Hark Nebraska
Inhaltszusammenfassung für Hark Nebraska
- Seite 1 Montageanleitung HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert...
-
Seite 2: Lieferumfang
Allgemeine Hinweise Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der beigefügten Verarbeitungsmaterialien. Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf eventuelle Transportschäden hin zu überprüfen. Der Aufstellort des Kamins muss ausreichend tragfähig sein. Silikon Haftputz Mörtel... - Seite 3 Vorbereitung des Stellbereichs Ist das Entfernen des schwimmenden Estrichs nicht möglich, werden Aufbau bei schwimmenden Estrich und Verbundestrich höhen verstellbare Estrichdrehstützen in Verbindung mit einer Lastver- teilplatte verwendet, um das Gewicht des Kamins bis auf die Rohbeton- decke zu übertragen. Die Estrichdrehstützen sollten möglichst genau unterhalb der Stellfüße des Heizeinsatzes platziert werden.
- Seite 4 * bei der Verwendung von Estrich- drehstützen mit Lastverteilplatte (Seite 3) ist diesem Maß 6 - 10 mm zuzurechnen. Überprüfen Sie die Rechtwinkligkeit und die Lotrechtigkeit des Aufstellbereiches. Etwaige Unregelmäßigkeiten der Anbau- wand müssen vor der Montage des Kamins mit Haftmörtel ausgeglichen werden. Erstellen Sie die Rauchrohröffnung an den 90°...

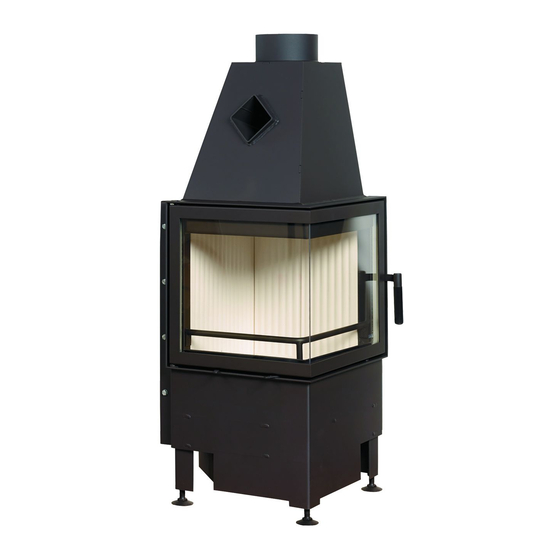

- Seite 5 Schieben Sie die Radiante erst einmal ganz in die Ecke. Stellen Sie die Höhe von Oberkante Fußboden bis zur Unterkante des Blend- rahmens, durch verdrehen der Stellfüße der Radiante auf ca. 39 cm ein. Setzen Sie die Teile des Sockels mit Mörtel (Flexkleber) auf den Boden und an die Anbau- wand.
- Seite 6 Verkleidungsanschlussleiste (Kachelabdeckleiste) Verkleidungsanschlussleisten (Kachelabdeckleisten) anbringen Die beiden Verkleidungsanschlussleisten (Kachelabdeckleisten) werden mit der längeren Seite unter jeweils zwei Klammern (die an die Ausklinkung für die Türschließung Radiante geschraubt sind) geschoben. Klammer Klammern Verkleidungsanschlussleiste (Kachelabdeckleiste) Promatkleber Zum verkleben der Dämmplatten Übersicht der Dämmplatten Die 4 cm starken Dämmplatten werden zweilagig und fugenversetzt, Stück für Stück angepasst und nach und nach hinter die...
- Seite 7 Promatkleber Zum verkleben der Kleben Sie die unteren Dämmplatten mit Promat- Dämmplatten kleber an die Anbauwand, bis zur Höhe der Seitenpfeiler (somit lässt sich später der Auflagerahmen einfacher montieren). Die Dämmplatten müssen sauber, staub- und fettfrei sein. Feuchten Sie die Klebeflächen mit einem Schwamm an.
- Seite 8 Stellen Sie die Dämmplatten "trocken" auf und Montage des Auflagerahmens: ermitteln die Rauchrohröffnung. Schneiden Sie Nach der Montage muss zwischen Auflage- die Rauchrohröffnung aus den Dämmplatten. rahmen und dem Blendrahmen der Radiante Die Rauchrohröffnung in den Dämmplatten ist ein Abstand von ca. 5-10 mm sein. (Das umlaufend 2 cm größer auszuschneiden, damit Gewicht des Auflagerahmens darf nicht auf die sich das Rauchrohr bei Wärmeausdehnung...
- Seite 9 Passen Sie die Dämmplatten- stückchen an und kleben sie mit Promatkleber ein. Schürze aus 4 cm PromasilDämmung Kleben Sie das Keramikfaserband 950 KS mit Promatkleber auf die Auflage- fläche des Auflagerahmens. Das Keramikfaserband dient später Zwischendecke aus 8 cm Promasil-Däm- als Dehnungsfuge zwischen dem mung 950 KS Metall des Auflagerahmens und...
- Seite 10 Verputzen Sie die Kaminanlage. Nach dem Aushärten können Sie die Verkleidungsteile streichen. Hierzu empfehlen wir mineralische Wandfarben (nicht im Lieferumfang enthalten). Die Anschlussfugen zwischen Kamin und Wand können Sie mit Silikon versiegeln. Seitengitter Seitengitter Setzen Sie die beiden Seiten- gitter in die Schürze ein.
