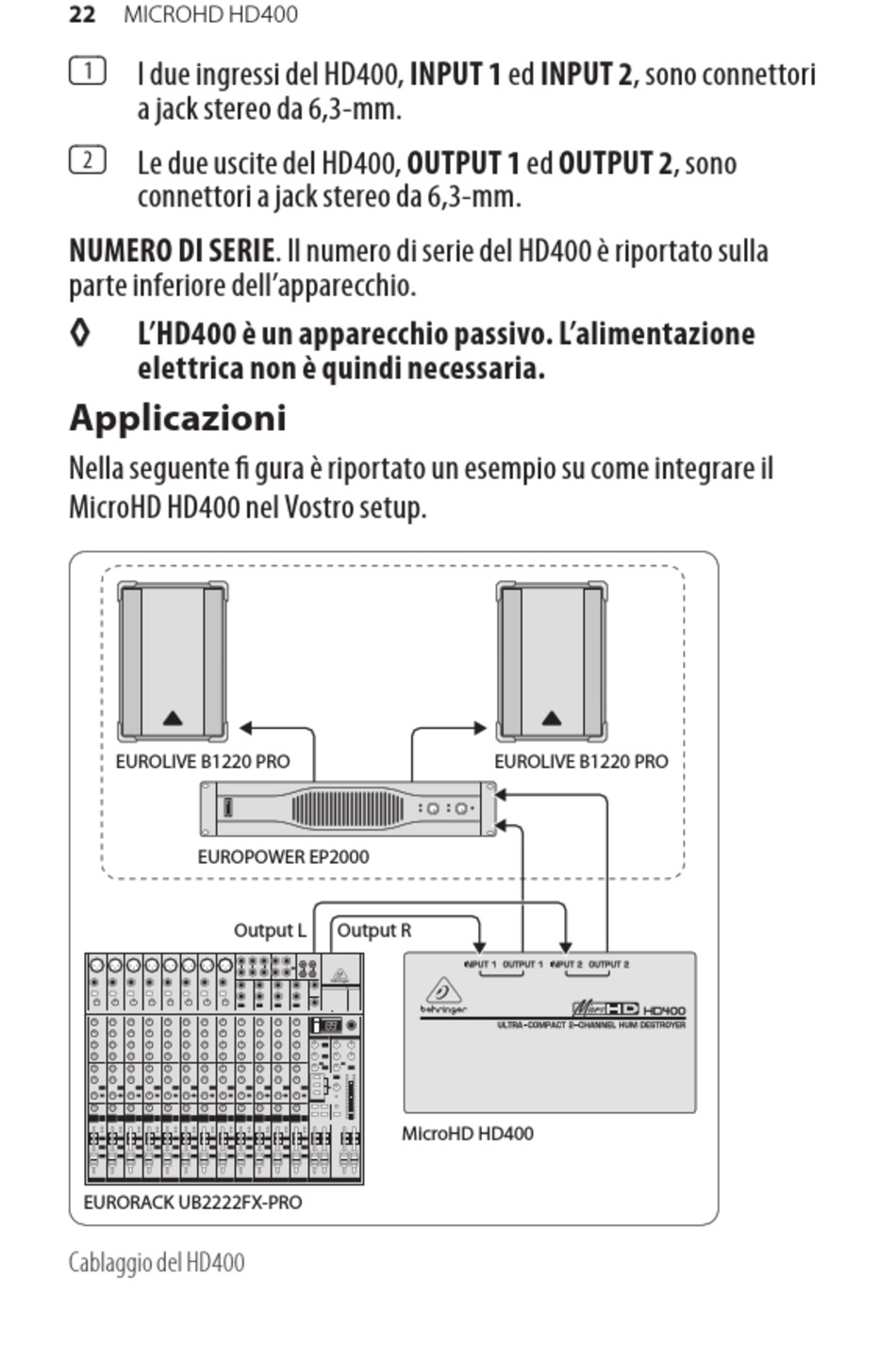

Behringer MICROHD HD400 Bedienungsanleitung Seite 22

22
MICROHD HD400
I due ingressi del HD400, INPUT 1 ed INPUT 2, sono connettori
(1)
a jack stereo da 6,3-mm.
Le due uscite del HD400, OUTPUT 1 ed OUTPUT 2, sono
(2)
connettori a jack stereo da 6,3-mm.
NUMERO DI SERIE. Il numero di serie del HD400 è riportato sulla
parte inferiore dell'apparecchio.
◊ ◊
L'HD400 è un apparecchio passivo. L'alimentazione
elettrica non è quindi necessaria.
Applicazioni
Nella seguente fi gura è riportato un esempio su come integrare il
MicroHD HD400 nel Vostro setup.
EUROLIVE B1220 PRO
EUROPOWER EP2000
EURORACK UB2222FX-PRO
Cablaggio del HD400
Output L Output R
EUROLIVE B1220 PRO
EUROPOWER EP2000
MicroHD HD400
