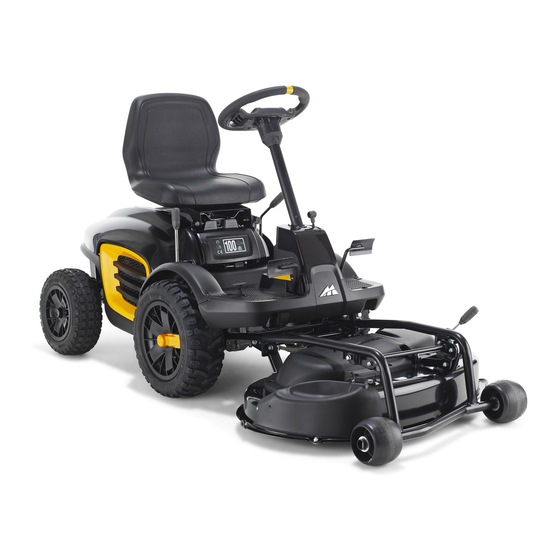

SB, Radnaben, M105-97F, M125-97 FH, 2012-05
Betroffene Modelle: M105-97F, M125-97FH, 2012
Informationen
Neue Radnaben: 578 76 11-01
Befolgen Sie zum Nabenaustausch die folgenden Anweisungen.
Benötigte Werkzeuge:
•
Dorn (max. Ø 19 mm)
•
Gummihammer
•
Schraubenzieher
B1200004
Deutsch 1 (10)
Werbung
Verwandte Anleitungen für McCulloch M105-97F
Inhaltszusammenfassung für McCulloch M105-97F
- Seite 1 B1200004 Deutsch 1 (10) SB, Radnaben, M105-97F, M125-97 FH, 2012-05 Betroffene Modelle: M105-97F, M125-97FH, 2012 Informationen Neue Radnaben: 578 76 11-01 Befolgen Sie zum Nabenaustausch die folgenden Anweisungen. Benötigte Werkzeuge: • Dorn (max. Ø 19 mm) • Gummihammer • Schraubenzieher...
- Seite 2 B1200004 Deutsch 2 (10) M105-97F Nabenaustausch (manuelle Version) Die beiden Vorderräder mit einem Wagenheber oder Flaschenzug vom Boden anheben. Dazu versuchen, die Hebepunkte am Rahmen ausfi ndig zu machen, und darauf achten, dass die Riemen oder andere bewegliche Teile unter dem Rahmen nicht beschädigt werden.
- Seite 3 B1200004 Deutsch 3 (10) Vor dem Entfernen von E-Clip, Hülse und Scheibe die Reihenfolge notieren.
- Seite 4 B1200004 Deutsch 4 (10) Scheibe Hülse Prüfen, dass eine Scheibe und eine Hülse an der Welle angebracht bleiben - gelegentlich bleibt die Scheibe im Fett an der Innenseite der Felge stecken. In diesem Fall die Scheibe wieder auf die Welle setzen, bevor das Rad wieder montiert wird.
- Seite 5 B1200004 Deutsch 5 (10) Mit einem Hammer und einem Dorn mit 19 mm Ø die alte Buchse aus dem Radinneren herausschlagen. Dann die neue Buchse in der Felge platzieren und vorsichtig mit einem Gummihammer bis zum Anschlag in ihre Position schlagen.
- Seite 6 B1200004 Deutsch 6 (10) Radposition Die Vorderachse ist ohne Räder leicht seitlich verschiebbar und wird nur mit den Rädern in ihrer Position fi xiert. Daher eines der Räder wieder montieren. Wenn die Welle nicht genug vorsteht, um E-Clip, Hülse und Scheibe zu montieren, muss sie möglicherweise von der gegenüberliegenden Seite etwas nach innen gedrückt werden.
- Seite 7 B1200004 Deutsch 7 (10) M125-97FH Nabenaustausch (hydrostatische Version) Die beiden Vorderräder mit einem Wagenheber oder Flaschenzug vom Boden anheben. Dazu versuchen, die Hebepunkte am Rahmen ausfi ndig zu machen, und darauf achten, dass die Riemen oder andere bewegliche Teile unter dem Rahmen nicht beschädigt werden. Die gelbe mittlere Kappe mit einem Schraubenzieher entfernen.
- Seite 8 B1200004 Deutsch 8 (10) Rechte Seite: nur E-Clip Linke Seite: Hülse und E-Clip Den Unterschied zwischen linker* und rechter* Seite beachten: Auf der linken Seite befi ndet sich eine kleine Hülse zwischen Rad und E-Clip. (*Rechts und links aus Sicht des Fahrers)
- Seite 9 B1200004 Deutsch 9 (10) Linke Seite Sleeve Washer Rechte Seite Prüfen, dass eine Scheibe und eine Hülse an der Welle angebracht bleiben - gelegentlich bleibt die Scheibe im Fett an der Innenseite der Felge stecken. In diesem Fall die Scheibe wieder auf die Welle setzen, bevor das Rad wieder montiert wird.
- Seite 10 B1200004 Deutsch 10 (10) Mit einem Hammer und einem Dorn mit 19 mm Ø die alte Buchse aus dem Radinneren herausschlagen. Dann die neue Buchse in der Felge platzieren und vorsichtig mit einem Gummihammer bis zum Anschlag in ihre Position schlagen. Das Rad wieder montieren.
