- Seite 1 Werkstatthandbuch M105-97F M125-97FH Deutsch...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt INHALT Inhalt ................2 SICHERHEITSVORSCHRIFTEN Allgemeine Anweisungen..........3 Spezialanweisungen............. 3 TECHNISCHE DATEN Technische Daten ............4 WARTUNG Wartungsplan ............... 5 KONSTRUKTION UND FUNKTION Allgemeines ..............6 Seriennummer ............. 6 Motor ................6 Lenkung ............... 6 Antriebseinheit ............. 6 Mähdeck .............. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Anweisungen damit in Berührung kommt, waschen Sie sie sofort mit Wasser ab. Säure in den Augen kann zum Erblinden führen. Konsultieren Sie sofort einen Arzt. Dieses Werkstatthandbuch wurde für Personen geschrieben, die über allgemeine Kenntnisse über die Reparatur und Warten Sie die Batterie mit Umsicht. -
Seite 4: Technische Daten
TECHNISCHE DATEN Technische Daten M105-97F M125-97FH Maße Länge ohne Mähdeck, mm 1446 1446 Länge mit Mähdeck, mm 2057,5 2057,5 Breite ohne Mähdeck, mm Breite mit Mähdeck, mm 1029 1029 Höhe, mm 1065 1065 Gewicht im Betrieb mit Mähdeck, kg Radstand, mm Reifengröße, vorn... -
Seite 5: Wartung
Starten Jahr Reinigung Motorölstand prüfen Kühllufteinlass des Motors prüfen Steuerdrähte prüfen Bremsen prüfen Batterie prüfen Antriebskette M105-97F schmieren Sicherheitssystem prüfen Muttern und Schrauben prüfen Auf Kraftstoff- und Öllecks prüfen Bereich um den Schalldämpfer reinigen Motoröl wechseln Luftfilter austauschen Mähdeck prüfen Luftdruck in Reifen prüfen... -
Seite 6: Konstruktion Und Funktion

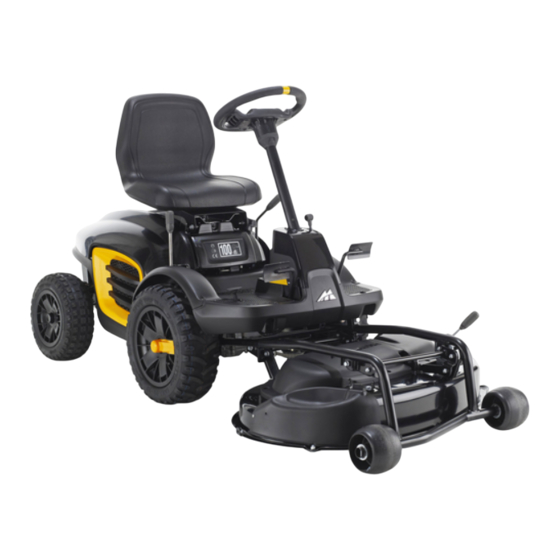

• Die Typennummer des Herstellers befindet sich unterhalb des Strichcodes. Der Typennummer des Herstellers ist „p/n“ vorangestellt. McCulloch ist ein Aufsitzmäher mit sehr hoher Kapazität. Diese Anleitung beschreibt die Modelle McCulloch M105-97F Geben Sie bei der Ersatzteilbestellung bitte die und M125-97FH. Diese Modelle verfügen über frontmontierte Typenbezeichnung und die Seriennummer an. -
Seite 7: Mähdeck
Sie es dann los. Mähdeck Die Schnitthöhe wird über den Hebel eingestellt, welcher Die Modelle McCulloch M105-97F und M125-97FH verfügen eine Arretierung für jede Schnitthöhenposition hat. beide über Mulcheinheiten mit optionalem Seitenauswurf. Das Mähdeck wird über das Hebepedal angehoben und herabgelassen. -
Seite 8: Ausbau Des Motors
REPARATURANWEISUNGEN Ausbau des Motors Lösen Sie die Kabelhalterung vom Motor. Ziehen Sie den Hebel zum Aktivieren der Klingen hoch. Nehmen Sie den Kraftstofftank heraus, siehe „Kraftstofftank“. Entfernen Sie die Klammer, die den Gas- und Chokezug hält. WICHTIG! Lösen Sie das Kabel von seiner Befestigung. Halten Sie die Batteriekabelschrauben in der Position fest, damit die Elektroden nicht strapaziert werden. -
Seite 9: Einbau Des Motors
REPARATURANWEISUNGEN Entfernen Sie den Sitzschalter. Entfernen Sie die Motor-Befestigungsschrauben. Notieren Sie sich, wo das Minuskabel der Batterie Entfernen Sie den unteren Riemen von der Riemenscheibe angeschlossen ist. Schrauben Sie es ggf. vom Motor ab. des Motors. Heben Sie den Motor aus der Maschine heraus. Einbau des Motors Gehen Sie zum Einbau in umgekehrter Reihenfolge vor. -
Seite 10: Einbau
REPARATURANWEISUNGEN Wechseln des Motoröls Entfernen Sie die Schraube, mit der der Tank an der Halterung befestigt ist. Lassen Sie den Tank herab und ziehen Sie den Schlauch durch den Rahmen der Maschine Das Motoröl sollte zum ersten Mal gewechselt werden, wenn heraus (wenn er am Kraftstofffilter gelöst wurde). -
Seite 11: Prüfen Und Justieren Des Lenkseilzuges
REPARATURANWEISUNGEN Prüfen und Justieren des Ersetzen des Lenkseilzuges Lenkseilzuges Ausbau Überprüfen Sie die Spannung, indem Sie die Seilzüge (an den Pfeilen) zusammendrücken. Die Seilzüge müssen sich Lösen Sie beide Enden des Lenkseilzuges von der um ± 5 mm von der mittleren Position bewegen lassen, ohne Lenkscheibe, die sich im hinteren Bereich befindet, indem dass Sie dafür viel Kraft aufwenden müssen. -
Seite 12: Einbau Der Lenkwelle
REPARATURANWEISUNGEN Einbau Platzieren Sie die markierte (rechte) Seite des Seilzuges auf den unteren beiden Riemenscheiben und verbinden Sie sie Um den Seilzug zu befestigen, drehen Sie das Lenkrad hinten auf der rechten Seite der Maschine mit der zuerst so, dass das Loch in der Führung der Lenksäule nach Lenkscheibe. -
Seite 13: Prüfen Und Einstellen Der Bremse
Die richtige Einstellung der Bremsen prüfen Sie, indem Sie den Aufsitzmäher auf einem leichten Gefälle abstellen, die Kupplung ausrücken und die Bremse anziehen. McCulloch M105-97F Stellen Sie die Bremse ein, indem Sie die Stellschraube leicht festziehen. Prüfen Sie die Bremse und wiederholen Sie den Vorgang bei Bedarf. -
Seite 14: Ausbau Der Pendelachse
Hand nach vorn, um die Kette festzuziehen. Spannen Sie die Kette. Nehmen Sie das Batteriegestell heraus. Ausbau des Getriebes McCulloch M105-97F Entfernen Sie die Lenksäule, siehe „Einbau der Lenkwelle“. Entfernen Sie die Kunststoffabdeckung über der Steuerstange. Entfernen Sie die Befestigungsbolzen und Steuerstangen für die Achse. -
Seite 15: Ausbau/Einbau Des Hydrostatischen Getriebes
Lösen Sie den Spannstift, haken Sie die Verbindungsstange aus und entfernen Sie den Riemen von der Riemenscheibe Getriebes des Getriebes. McCulloch M125-97FH Lösen Sie den Mähdeckriemen. Bauen Sie die Antriebskette aus, siehe „Ausbau/Einbau der Antriebskette“. Lösen Sie die Platte, an der das Getriebe befestigt ist. -
Seite 16: Ersetzen Der Riemen
• Stellen Sie die Maschine auf einem flachen Untergrund auf. • Ziehen Sie die Feststellbremse an und arretieren Sie sie. McCulloch M105-97F: • Treten Sie das Pedal der Feststellbremse voll durch (1). • Drücken Sie den Sperrknopf (2) an der Lenksäule ein. - Seite 17 REPARATURANWEISUNGEN Stellen Sie sicher, dass sich der Hebel zum Einstellen der Lösen Sie den Spannstift aus dem Geräterahmen. Greifen Schnitthöhe in der Position S befindet. Sie die obere Rohrleitungsstruktur des Mähdecks und ziehen Lösen Sie die Schrauben und entfernen Sie die Sie sie heraus.
-
Seite 18: Elektrisches System
ELEKTRISCHES SYSTEM Prüfen des Sicherheitssystems Nehmen Sie den Anschluss von dem Mikroschalter ab. Es sind zwei Mikroschalter vorhanden, einer auf jeder Seite. Der Aufsitzmäher verfügt über ein Sicherheitssystem, das das Starten oder Fahren unter den folgenden Bedingungen verhindert. Das Starten des Motors darf nur möglich sein, wenn die folgenden Bedingungen erfüllt sind: • Klingen deaktiviert, Mähwerk in Leerlaufstellung. -
Seite 19: Problemlösung Problemlösung
PROBLEMLÖSUNGSTABELLE Problemlösung Störung Ursache Siehe Abschnitt „Prüfen des Sicherheitssystems“, falls sich die Bedienelemente in der Motor springt nicht an falschen Position befinden Kein Kraftstoff im Kraftstofftank Zündkerze defekt Schmutz im Vergaser oder in der Kraftstoffleitung Anlasser dreht den Motor nicht Schlechter oder alter Kraftstoff im Kraftstofftank Falscher Kraftstoff im Kraftstofftank Anlasser dreht den Motor nicht... - Seite 20 115 62 59-51 2013-08-13...
