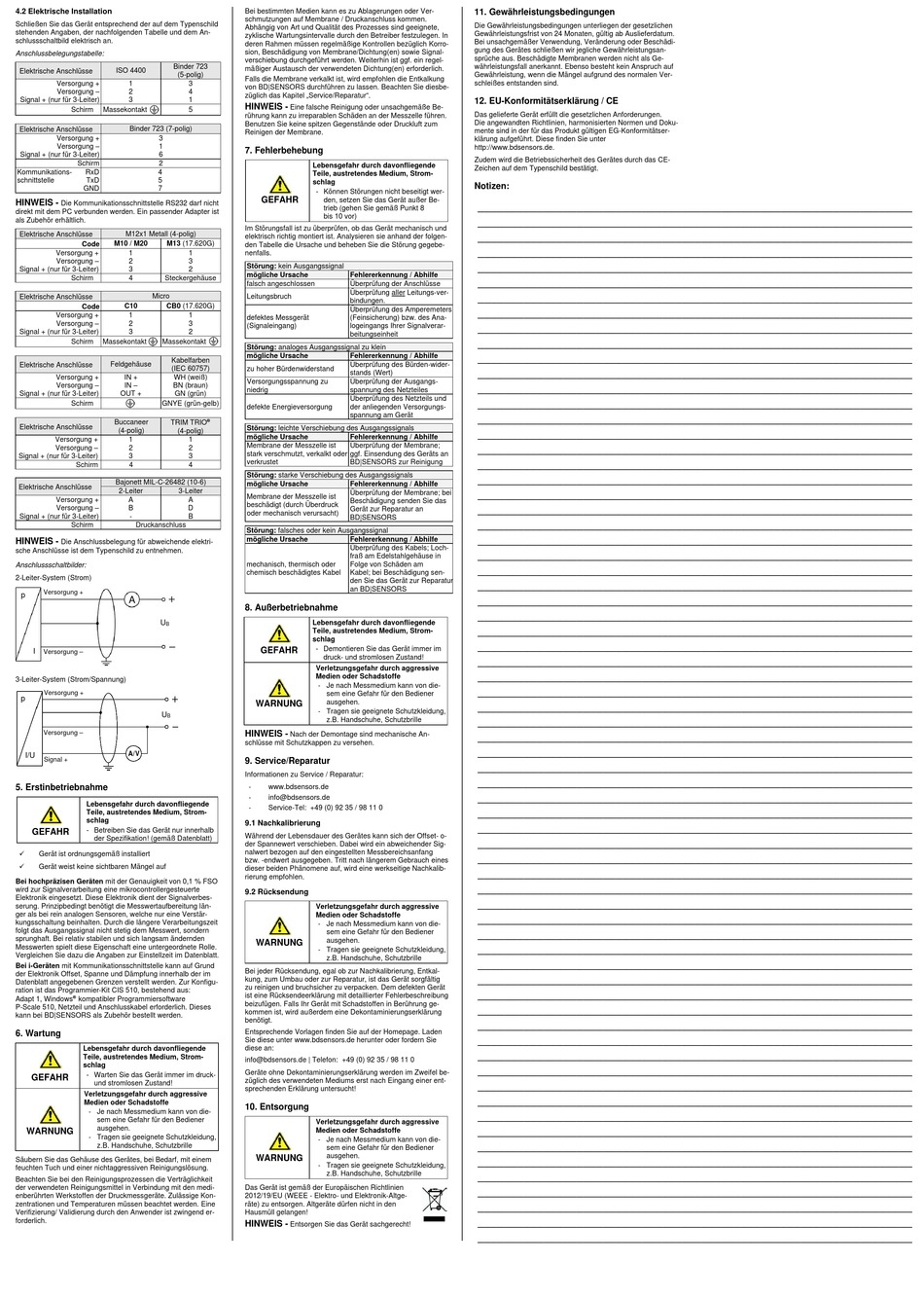

BD Sensors DMK 331 Betriebsanleitung Seite 2

Vorschau ausblenden

Seite von 2

/ 2
Lesezeichen

4.2 Elektrische Installation

Schließen Sie das Gerät entsprechend der auf dem Typenschild

stehenden Angaben, der nachfolgenden Tabelle und dem An-

schlussschaltbild elektrisch an.

Anschlussbelegungstabelle:

Binder 723

Elektrische Anschlüsse

ISO 4400

(5-polig)

Versorgung +

Versorgung –

Signal + (nur für 3-Leiter)

Schirm

Massekontakt

Binder 723 (7-polig)

Elektrische Anschlüsse

Versorgung +

Versorgung –

Signal + (nur für 3-Leiter)

Schirm

Kommunikations-

RxD

schnittstelle

TxD

GND

HINWEIS -

Die Kommunikationsschnittstelle RS232 darf nicht

direkt mit dem PC verbunden werden. Ein passender Adapter ist

als Zubehör erhältlich.

M12x1 Metall (4-polig)

Elektrische Anschlüsse

M10 / M20

M13 (17.620G)

Code

Versorgung +

Versorgung –

Signal + (nur für 3-Leiter)

Schirm

Steckergehäuse

Micro

Elektrische Anschlüsse

Code

C10

CB0 (17.620G)

Versorgung +

Versorgung –

Signal + (nur für 3-Leiter)

Schirm

Massekontakt

Kabelfarben

Elektrische Anschlüsse

Feldgehäuse

(IEC 60757)

Versorgung +

IN +

WH (weiß)

Versorgung –

IN –

BN (braun)

Signal + (nur für 3-Leiter)

OUT +

GN (grün)

Schirm

GNYE (grün-gelb)

Buccaneer

TRIM TRIO

Elektrische Anschlüsse

(4-polig)

Versorgung +

Versorgung –

Signal + (nur für 3-Leiter)

Schirm

Bajonett MIL-C-26482 (10-6)

Elektrische Anschlüsse

2-Leiter

3-Leiter

Versorgung +

Versorgung –

Signal + (nur für 3-Leiter)

Schirm

Druckanschluss

HINWEIS -

Die Anschlussbelegung für abweichende elektri-

sche Anschlüsse ist dem Typenschild zu entnehmen.

Anschlussschaltbilder:

2-Leiter-System (Strom)

Versorgung +

Versorgung –

3-Leiter-System (Strom/Spannung)

Versorgung +

Versorgung –

A / V

I/U

Signal +

5. Erstinbetriebnahme

Lebensgefahr durch davonfliegende

Teile, austretendes Medium, Strom-

schlag

Betreiben Sie das Gerät nur innerhalb

GEFAHR

der Spezifikation! (gemäß Datenblatt)



Gerät ist ordnungsgemäß installiert



Gerät weist keine sichtbaren Mängel auf

Bei hochpräzisen Geräten mit der Genauigkeit von 0,1 % FSO

wird zur Signalverarbeitung eine mikrocontrollergesteuerte

Elektronik eingesetzt. Diese Elektronik dient der Signalverbes-

serung. Prinzipbedingt benötigt die Messwertaufbereitung län-

ger als bei rein analogen Sensoren, welche nur eine Verstär-

kungsschaltung beinhalten. Durch die längere Verarbeitungszeit

folgt das Ausgangssignal nicht stetig dem Messwert, sondern

sprunghaft. Bei relativ stabilen und sich langsam ändernden

Messwerten spielt diese Eigenschaft eine untergeordnete Rolle.

Vergleichen Sie dazu die Angaben zur Einstellzeit im Datenblatt.

Bei i-Geräten mit Kommunikationsschnittstelle kann auf Grund

der Elektronik Offset, Spanne und Dämpfung innerhalb der im

Datenblatt angegebenen Grenzen verstellt werden. Zur Konfigu-

ration ist das Programmier-Kit CIS 510, bestehend aus:



Adapt 1, Windows

kompatibler Programmiersoftware

P-Scale 510, Netzteil und Anschlusskabel erforderlich. Dieses

kann bei BD|SENSORS als Zubehör bestellt werden.

6. Wartung

Lebensgefahr durch davonfliegende

Teile, austretendes Medium, Strom-

schlag

Warten Sie das Gerät immer im druck-

GEFAHR

und stromlosen Zustand!

Verletzungsgefahr durch aggressive

Medien oder Schadstoffe

- Je nach Messmedium kann von die-

sem eine Gefahr für den Bediener

ausgehen.

WARNUNG

- Tragen sie geeignete Schutzkleidung,

z.B. Handschuhe, Schutzbrille

Säubern Sie das Gehäuse des Gerätes, bei Bedarf, mit einem

feuchten Tuch und einer nichtaggressiven Reinigungslösung.

Beachten Sie bei den Reinigungsprozessen die Verträglichkeit

der verwendeten Reinigungsmittel in Verbindung mit den medi-

enberührten Werkstoffen der Druckmessgeräte. Zulässige Kon-

zentrationen und Temperaturen müssen beachtet werden. Eine

Verifizierung/ Validierung durch den Anwender ist zwingend er-

forderlich.

Bei bestimmten Medien kann es zu Ablagerungen oder Ver-

schmutzungen auf Membrane / Druckanschluss kommen.

Abhängig von Art und Qualität des Prozesses sind geeignete,

zyklische Wartungsintervalle durch den Betreiber festzulegen. In

deren Rahmen müssen regelmäßige Kontrollen bezüglich Korro-

sion, Beschädigung von Membrane/Dichtung(en) sowie Signal-

verschiebung durchgeführt werden. Weiterhin ist ggf. ein regel-

mäßiger Austausch der verwendeten Dichtung(en) erforderlich.

Falls die Membrane verkalkt ist, wird empfohlen die Entkalkung

von BD|SENSORS durchführen zu lassen. Beachten Sie diesbe-

züglich das Kapitel „Service/Reparatur".

HINWEIS -

Eine falsche Reinigung oder unsachgemäße Be-

rührung kann zu irreparablen Schäden an der Messzelle führen.

Benutzen Sie keine spitzen Gegenstände oder Druckluft zum

Reinigen der Membrane.

7. Fehlerbehebung

Lebensgefahr durch davonfliegende

Teile, austretendes Medium, Strom-

schlag

Können Störungen nicht beseitigt wer-

GEFAHR

den, setzen Sie das Gerät außer Be-

trieb (gehen Sie gemäß Punkt 8

bis 10 vor)

Im Störungsfall ist zu überprüfen, ob das Gerät mechanisch und

elektrisch richtig montiert ist. Analysieren sie anhand der folgen-

den Tabelle die Ursache und beheben Sie die Störung gegebe-

nenfalls.

Störung: kein Ausgangssignal

mögliche Ursache

Fehlererkennung / Abhilfe

falsch angeschlossen

Überprüfung der Anschlüsse

Überprüfung aller Leitungs-ver-

Leitungsbruch

bindungen.

Überprüfung des Amperemeters

defektes Messgerät

(Feinsicherung) bzw. des Ana-

(Signaleingang)

logeingangs Ihrer Signalverar-

beitungseinheit

Störung: analoges Ausgangssignal zu klein

mögliche Ursache

Fehlererkennung / Abhilfe

Überprüfung des Bürden-wider-

zu hoher Bürdenwiderstand

stands (Wert)

Versorgungsspannung zu

Überprüfung der Ausgangs-

niedrig

spannung des Netzteiles

Überprüfung des Netzteils und

defekte Energieversorgung

der anliegenden Versorgungs-

spannung am Gerät



Störung: leichte Verschiebung des Ausgangssignals

mögliche Ursache

Fehlererkennung / Abhilfe

Membrane der Messzelle ist

Überprüfung der Membrane;

stark verschmutzt, verkalkt oder

ggf. Einsendung des Geräts an

verkrustet

BD|SENSORS zur Reinigung

Störung: starke Verschiebung des Ausgangssignals

mögliche Ursache

Fehlererkennung / Abhilfe

Überprüfung der Membrane; bei

Membrane der Messzelle ist

Beschädigung senden Sie das

beschädigt (durch Überdruck

Gerät zur Reparatur an

oder mechanisch verursacht)

BD|SENSORS

Störung: falsches oder kein Ausgangssignal

mögliche Ursache

Fehlererkennung / Abhilfe

Überprüfung des Kabels; Loch-

fraß am Edelstahlgehäuse in

mechanisch, thermisch oder

Folge von Schäden am

chemisch beschädigtes Kabel

Kabel; bei Beschädigung sen-

den Sie das Gerät zur Reparatur

an BD|SENSORS

8. Außerbetriebnahme

Lebensgefahr durch davonfliegende

Teile, austretendes Medium, Strom-

schlag

Demontieren Sie das Gerät immer im

GEFAHR

druck- und stromlosen Zustand!

Verletzungsgefahr durch aggressive

Medien oder Schadstoffe

- Je nach Messmedium kann von die-

sem eine Gefahr für den Bediener

ausgehen.

WARNUNG

- Tragen sie geeignete Schutzkleidung,

z.B. Handschuhe, Schutzbrille

HINWEIS -

Nach der Demontage sind mechanische An-

schlüsse mit Schutzkappen zu versehen.

9. Service/Reparatur

Informationen zu Service / Reparatur:

www.bdsensors.de

info@bdsensors.de

Service-Tel: +49 (0) 92 35 / 98 11 0

9.1 Nachkalibrierung

Während der Lebensdauer des Gerätes kann sich der Offset- o-

der Spannewert verschieben. Dabei wird ein abweichender Sig-

nalwert bezogen auf den eingestellten Messbereichsanfang

bzw. -endwert ausgegeben. Tritt nach längerem Gebrauch eines

dieser beiden Phänomene auf, wird eine werkseitige Nachkalib-

rierung empfohlen.

9.2 Rücksendung

Verletzungsgefahr durch aggressive

Medien oder Schadstoffe

- Je nach Messmedium kann von die-

sem eine Gefahr für den Bediener

ausgehen.

WARNUNG

- Tragen sie geeignete Schutzkleidung,

z.B. Handschuhe, Schutzbrille

Bei jeder Rücksendung, egal ob zur Nachkalibrierung, Entkal-

kung, zum Umbau oder zur Reparatur, ist das Gerät sorgfältig

zu reinigen und bruchsicher zu verpacken. Dem defekten Gerät

ist eine Rücksendeerklärung mit detaillierter Fehlerbeschreibung

beizufügen. Falls Ihr Gerät mit Schadstoffen in Berührung ge-

kommen ist, wird außerdem eine Dekontaminierungserklärung

benötigt.

Entsprechende Vorlagen finden Sie auf der Homepage. Laden

Sie diese unter www.bdsensors.de herunter oder fordern Sie

diese an:

info@bdsensors.de | Telefon: +49 (0) 92 35 / 98 11 0

Geräte ohne Dekontaminierungserklärung werden im Zweifel be-

züglich des verwendeten Mediums erst nach Eingang einer ent-

sprechenden Erklärung untersucht!

10. Entsorgung

Verletzungsgefahr durch aggressive

Medien oder Schadstoffe

- Je nach Messmedium kann von die-

sem eine Gefahr für den Bediener

ausgehen.

WARNUNG

- Tragen sie geeignete Schutzkleidung,

z.B. Handschuhe, Schutzbrille

Das Gerät ist gemäß der Europäischen Richtlinien

2012/19/EU (WEEE - Elektro- und Elektronik-Altge-

räte) zu entsorgen. Altgeräte dürfen nicht in den

Hausmüll gelangen!

HINWEIS -

Entsorgen Sie das Gerät sachgerecht!

11. Gewährleistungsbedingungen

Die Gewährleistungsbedingungen unterliegen der gesetzlichen

Gewährleistungsfrist von 24 Monaten, gültig ab Auslieferdatum.

Bei unsachgemäßer Verwendung, Veränderung oder Beschädi-

gung des Gerätes schließen wir jegliche Gewährleistungsan-

sprüche aus. Beschädigte Membranen werden nicht als Ge-

währleistungsfall anerkannt. Ebenso besteht kein Anspruch auf

Gewährleistung, wenn die Mängel aufgrund des normalen Ver-

schleißes entstanden sind.

12. EU-Konformitätserklärung / CE

Das gelieferte Gerät erfüllt die gesetzlichen Anforderungen.

Die angewandten Richtlinien, harmonisierten Normen und Doku-

mente sind in der für das Produkt gültigen EG-Konformitätser-

klärung aufgeführt. Diese finden Sie unter

http://www.bdsensors.de.

Zudem wird die Betriebssicherheit des Gerätes durch das CE-

Zeichen auf dem Typenschild bestätigt.
