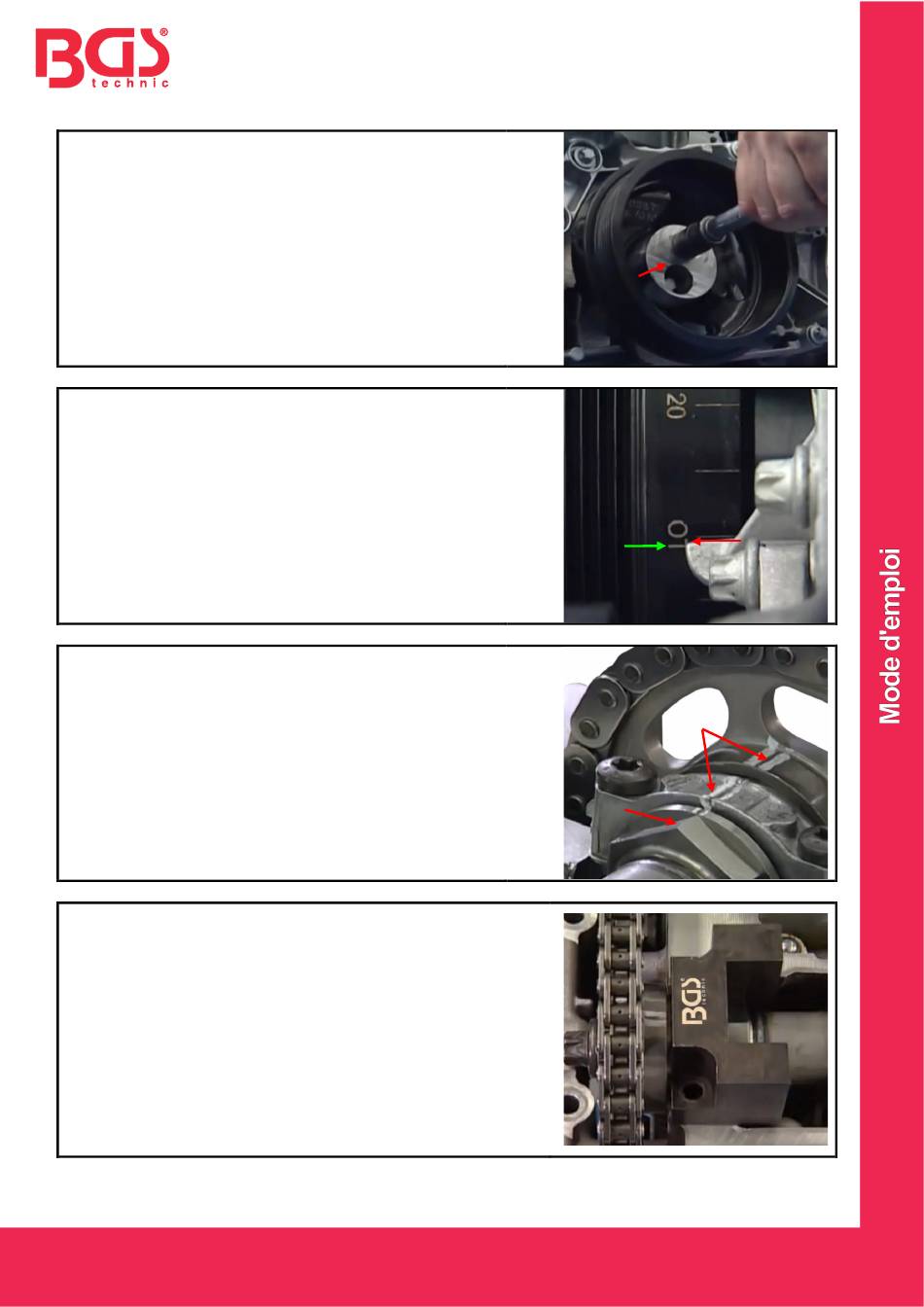

UTILISATION
Placez l'outil de rotation de vilebrequin (2) sur le boulon
de la poulie de la courroie.
Tournez la poulie de la courroie jusqu'à ce que le repère
du point mort supérieur (A) sur la poulie se retrouve en
face du repère (B) sur le bloc moteur.
Vérifiez la position de l'arbre à cames
Les repères (C) sur le chapeau de palier de l'arbre à
cames et le pignon de l'arbre à cames doivent être
alignés.
Réglage des arbres à cames
Démontez le chapeau du palier de l'arbre à cames (1er
chapeau de palier derrière le pignon de l'arbre à cames).
Maintenez l'arbre à cames par le profilé (D) à l'aide d'une clé
plate appropriée et desserrez le boulon du pignon de l'arbre à
cames.
Tournez l'arbre à cames avec la clé plate jusqu'à ce que les
réservations de l'outil de réglage (1) puissent être facilement
glissés par le profilé (D) sur l'arbre à cames.
Remarque : Serrez fermement les outils de réglage d'arbre à
cames avant de démonter la chaîne d'entraînement.
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
2
A B
C
D
1
